6.13 Montage von Windabweisern (links/rechts)

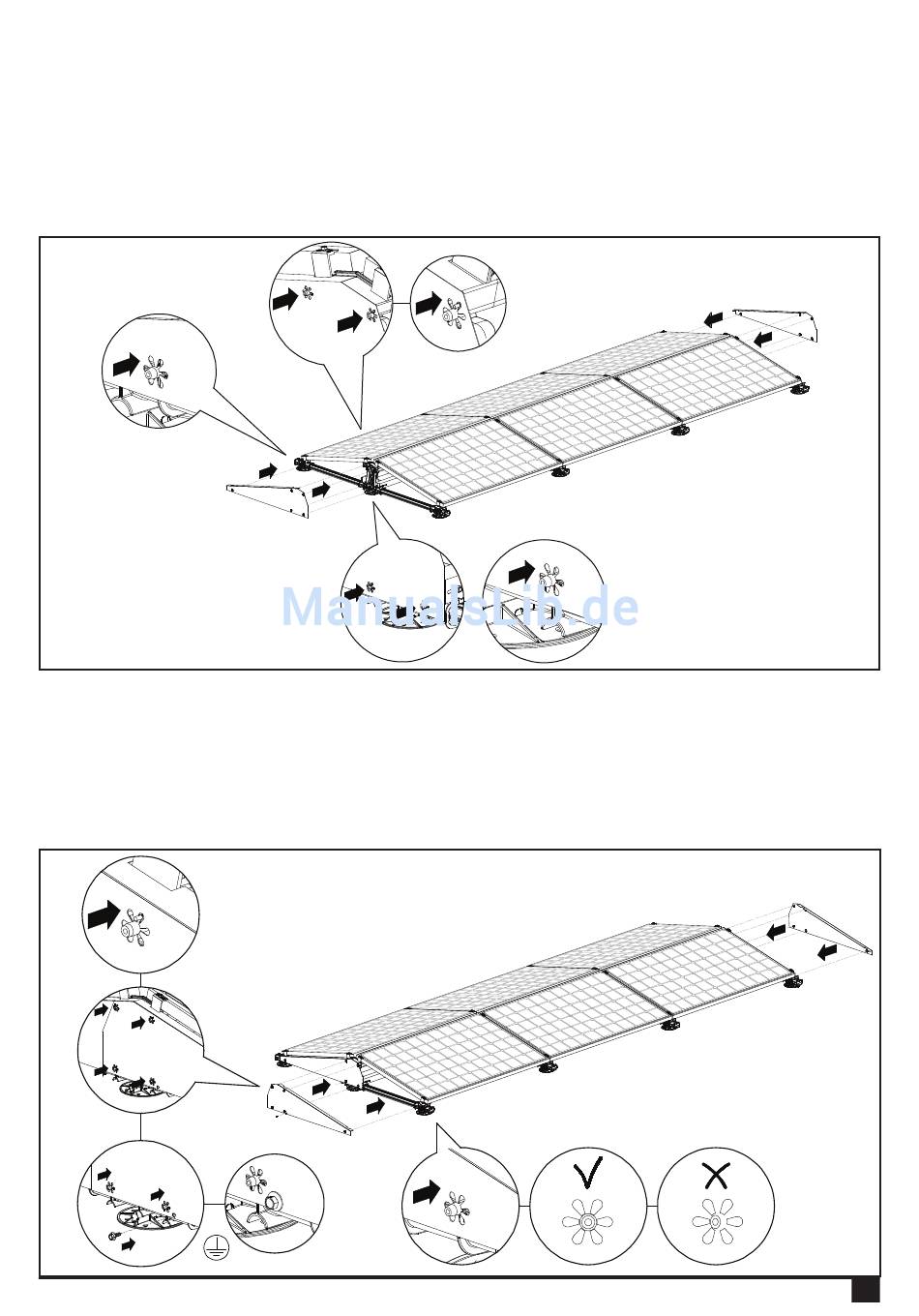

Legen Sie den ersten linken Windabweiser links neben das Modulfeld und den ersten rechten Windabweiser rechts neben
das Modulfeld. ACHTUNG! Der Flansch des Windabweisers muss immer in Richtung Modulfeld zeigen.
Montieren Sie die beiden Windabweiser (links und rechts), indem Sie das Sunlock in die Windabweiser über die
Schnappverschlüsse der Basiselemente drücken. Stellen Sie den Windabweiser in der richtigen Position auf. Achten Sie
darauf, dass alle Laschen des Sunlock gleichmäßig in die Schnappverschlüsse des Basiselements greifen. Drücken Sie
den Windabweiser fest an, sodass er gut am Basiselement anliegt. Die Windabweiser sind jetzt befestigt.
Legen Sie den zweiten linken Windabweiser links neben das Modulfeld und den zweiten rechten Windabweiser rechts
neben das Modulfeld. ACHTUNG! Der Flansch des Windabweisers muss immer in Richtung Modulfeld zeigen.
Montieren Sie die beiden Windabweiser (links und rechts mit Überlappung), indem Sie das Sunlock in die Windabweiser
über die Schnappverschlüsse der Basiselemente drücken. Wenn Sie sich nicht sicher sind, ob der Windabweiser fest
genug sitzt oder Sie ihn erden möchten (optional), können Sie ihn mit einer Montageschraube 6,5 x 19 befestigen. Drehen
Sie diese Schraube durch den Windabweiser und das Basisprofil. Nutzen Sie dafür das vorgebohrte Loch neben dem
untersten Sunlock im Windabweiser als Bezugspunkt. Die Seitenwindabweiser sind jetzt geerdet und befestigt. Damit ist die
erste Solarmodulreihe fertig!
