3. Produktbeschreibung

Das Montagesystem besteht aus hochwertigen Kunststoff-Basiselementen, die in Längsrichtung mit Aluminium-
Basisprofilen miteinander verbunden sind. In Breitrichtung werden die FlatFix Fusion-Segmente mithilfe von Stabilisatoren
miteinander verbunden. Gleichzeitig werden die benötigten Montagematerialien mitgeliefert, um die Solarmodule
in liegender Position auf dem Dach zu montieren. Das FlatFix Fusion-Montagesystem kann für alle Arten von
Dachbedeckungen verwendet werden.
Ballast platzieren
Das FlatFix Fusion-System wird nicht am Dach befestigt, sondern steht lose auf dem Dach. Nur bei einer Dachneigung
von über 3 Grad (2 Grad bei PVC) müssen die Dachstützen auf dem Dach zementiert werden. Achten Sie dabei auf die
Verarbeitungsvorschriften für den Zement und die Eignung für die vorhandene Dachbedeckung. Das System wird durch die
Verwendung von Ballastelementen vor Schäden durch Wind geschützt. Das Gewicht der Ballastelemente hängt u.a. von
der Höhe des Gebäudes und der Konfiguration ab. Legen Sie die Ballastelemente in die Ballasthalter. Verwenden Sie bei
der Bestimmung der erforderlichen Ballastelemente und deren Platzierung den FlatFix Fusion-Kalkulator.
Befestigung der Solarmodule
Die Solarmodule werden auf der Oberseite der Basiselemente positioniert und mithilfe universeller Modulklemmplatten,
Endklemmen und Montageschrauben befestigt. Die Montageschrauben werden direkt in die Gewindelöcher der
Basiselemente geschraubt.
Erdung des FlatFix Fusion-Montagesystems
Die Erdung des Systems ist schnell und einfach möglich. Es gibt verschiedene Möglichkeiten, um das FlatFix Fusion-
Montagesystem zu erden:
• Erdung der Solarmodule mithilfe von Erdungsringen.
• Erdung mehrerer Reihen und der Ballasthalter mithilfe eines standardmäßigen, mehradrigen Kabels und spezieller
Erdungsklemmen.
• Erdung der Basisprofile mithilfe von Erdungsfedern.
• Erdung der Stabilisatoren mithilfe von Erdungswinkeln.
• Erdung der Windabweiser (links/rechts) mithilfe der Montageschraube 6,5 x 19.
4. Teileübersicht

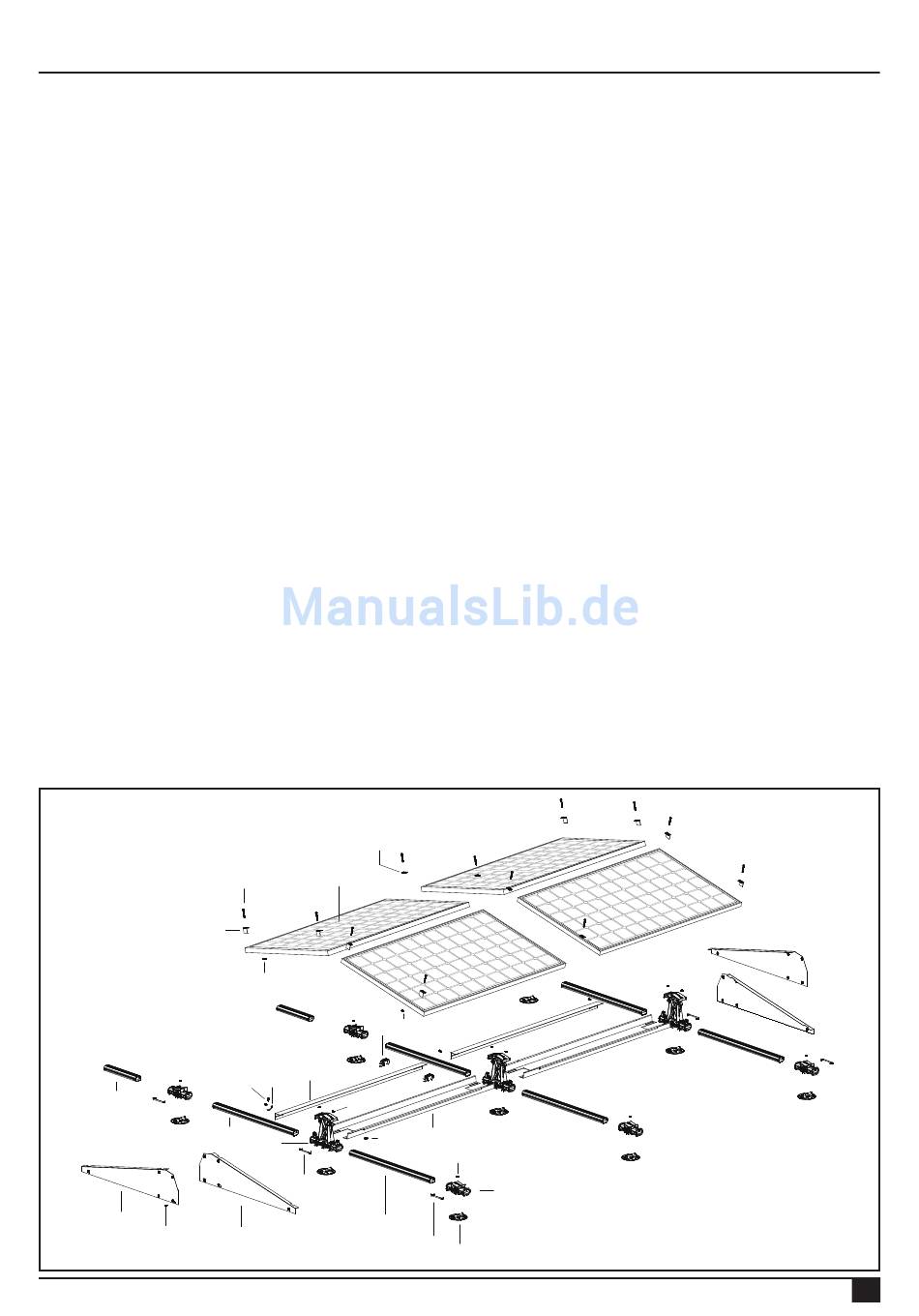

4.1 Explosionszeichnung
