6.11 Montage und Erdung der Stabilisatoren

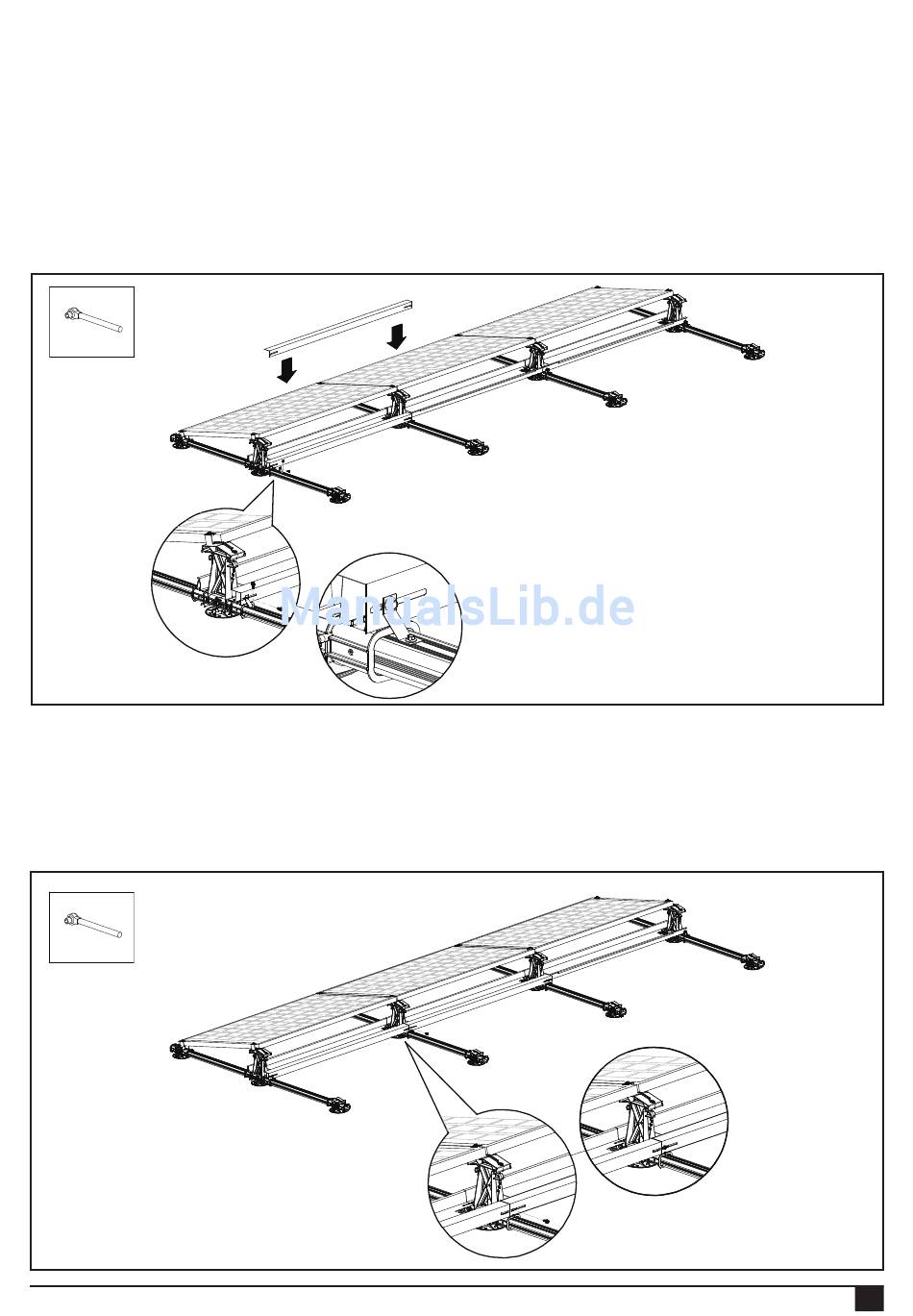

1. Platzieren Sie den ersten Stabilisator so an der Rückseite der Solarmodule, dass er sich zwischen den erhabenen Nasen
des hohen Basiselements befindet.
2. Befestigen Sie den Erdungswinkel (optional) auf dem Basisprofil und an der Rückseite des Stabilisators. Befestigen Sie
den Erdungswinkel am Basisprofil mit einer Montageschraube 6,5 x 19.
3. Montieren Sie nur eine Seite des Stabilisators (am Rand des Modulfelds) am hohen Basiselement, indem Sie die
Montageschraube 6,5 x 19 in die Bohrung des Erdungswinkels und in das Langloch des Stabilisators führen und sie im
Montageloch des Basiselements schrauben. ACHTUNG! Das Anzugsmoment für die Schraubverbindungen beträgt 4,5Nm.
ACHTUNG! Die Montageschrauben im Basiselement dürfen nicht zu fest angezogen werden.
Platzieren Sie den zweiten Stabilisator so an der Rückseite der Solarmodule, dass er sich zwischen den erhabenen Nasen
des hohen Basiselements befindet und sich eine kleine Überlappung mit dem ersten Stabilisator ergibt.
Montieren Sie nur eine Seite des Stabilisators (an der Überlappung) am hohen Basiselement, indem Sie die
Montageschraube 6,5 x 19 in das Langloch der beiden Stabilisatoren führen und sie im Montageloch des Basiselements
schrauben. ACHTUNG! Das Anzugsmoment für die Schraubverbindungen beträgt 4,5 Nm.
ACHTUNG! Die Montageschrauben im Basiselement dürfen nicht zu fest angezogen werden. Wiederholen Sie diese
Schritte für die restlichen, dazwischen befindlichen Stabilisatoren.
