ProMinent DULCOMETER D2C Betriebsanleitung Seite 19

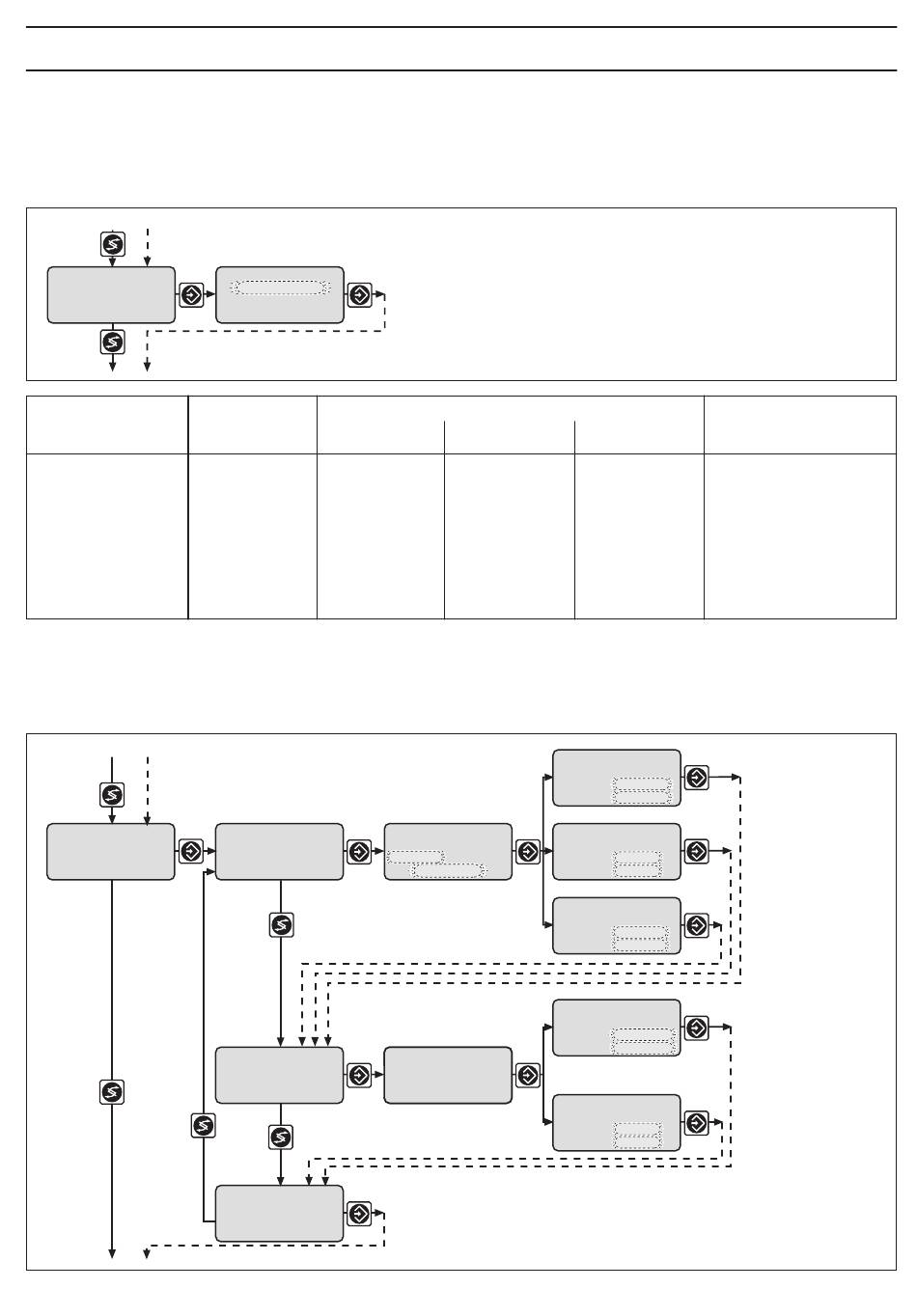

Bedienmenü / Beschreibung
Messbereich Chlor
Der Messbereich (Werkseinstellung 0 - 2,00 ppm) muss mit der eingesetzten Chlormesszelle übereinstim-
men. Bei Änderung des Messbereichs werden alle Einstellung (Grenzwerte, Sollwerte ....) auf die Werksein-
stellung zurückgesetzt!
Meßbereich Chlor
einstellen?
Messbereich
0/4 - 20 mA-Ausgänge
Die mA-Ausgänge können entweder zur Dokumentation des Messwertes oder als Stellgröße genutzt
werden. Bei Einstellung Stellgröße wird die unter Regelung gewählte Dosierrichtung automatisch verwen-
det!
mA-Ausgänge
einstellen?
Meßbereich Chlor
0 ... 2.00 ppm
mögliche Werte
Anfangswert Schrittweite
0...2 ppm 0...2 ppm
0...0,5 ppm
0...5 ppm
0...10 ppm
0...20 ppm
0...50 ppm
0...100 ppm
mA-Ausgang 1
pH
mA-Ausgang 2
Chlor
mA-Ausgang
Ende
unterer Wert
mA-Ausgang 1
Meßwert
20 mA = 12.00 pH
mA-Ausgang 1
mA-Ausgang 1
pH
Säure
Meßwert
4 ... 20 mA
20 mA = 100 %
mA-Ausgang 1
pH Korrekturwert
20 mA = 100.0 °C
mA-Ausgang 2
Meßwert
20 mA = 2.00 ppm
mA-Ausgang 2
Chlor
Meßwert
4 ... 20 mA
mA-Ausgang 2
Chlor
20 mA = 100 %
oberer Wert
4 mA = 2.00 pH
4 mA = 0 %
4 mA = 0.0 °C
4 mA = 0.00 ppm
4 mA = 0 %
Bemerkung
