Entfernen des Ventils an den 5700-Spritzgeräten
1. Entfernen Sie die Schlauchklemmen, mit denen die
Auslegerzufuhrschläuche am Ventil befestigt sind.
2. Nehmen Sie die Auslegerzufuhrschläuche vom Ventil
ab
Hinweis: Entfernen Sie die Auslegerzufuhrschläuche
vorsichtig. Der Schlauch kann Flüssigkeiten mit
Chemikalien enthalten.
3. Entfernen Sie die Befestigungen, mit denen die
Halterung und das Ventil an der oberen und unteren
Querstrebe befestigt sind.
4. Entfernen Sie die Halterung und das Ventil.
5. Bewahren Sie alle Befestigungen auf.
6. Entfernen Sie die Befestigungen, mit denen die obere
und untere Querstrebe an den alten Streben befestigt
sind. Entfernen Sie die Querstrebe und bewahren
Sie die Befestigungen auf. Beide Querstreben werden
wieder verwendet.
7. Bauen Sie die Halterung auseinander.
8. Nehmen Sie das Ventil und das T-Ventil von der
unteren Hälfte der Halterung ab.
9. Bewahren Sie die Befestigungen und das Ventil auf,
werfen Sie die Halterung weg.
Einbauen des Ventils an den 1250-Spritzgeräten

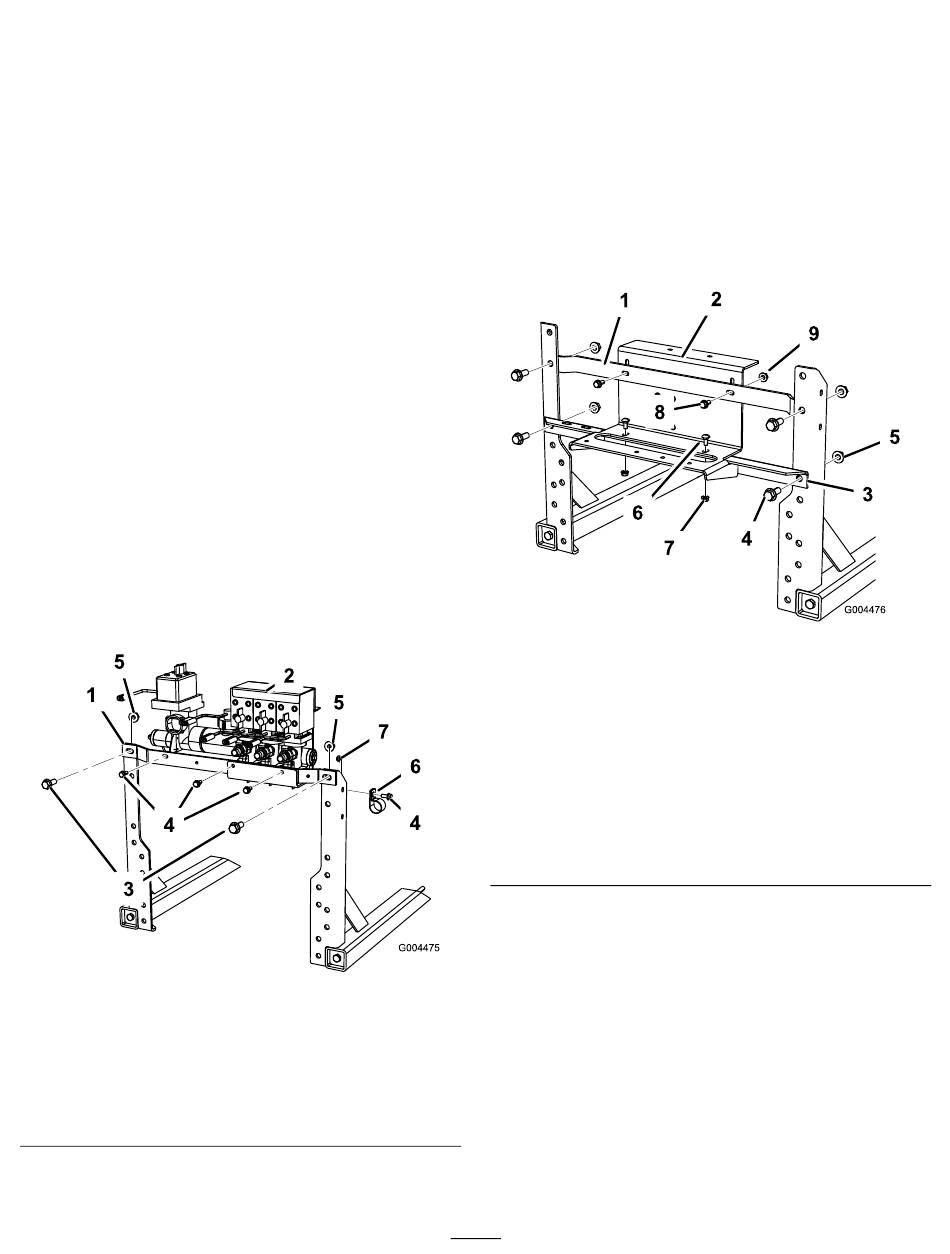

1. Befestigen Sie die neue Querstrebe mit den vorher
entfernten Befestigungen an den Ventilstreben
1. Querstrebe
2. Ventil
3. Vorhandene Schraube
4. Schraube (5/16" x 3/4")
2. Befestigen Sie das Ventil mit drei Schrauben (8 mm x
19 mm)(5/16" x 3/4") an der Strebe, siehe
Bild 9
5. Vorhandene
Sicherungsmutter
6. R-Klemme
7. Sicherungsmutter (8
mm)(5/16")
3. Befestigen Sie die Schlauchklemme an der rechten
Auslegerstrebe
4. Schließen Sie die Schläuche von der Maschine am
Ventil an.
5. Schließen Sie die elektrischen Anschlüsse vom
Hauptkabelbaum an, den Sie vorher vom Ventil
abgeschlossen haben.
Einbauen des Ventils an den 5700-Spritzgeräten
1. Befestigen Sie die untere Querstrebe, die Sie von den
alten Auslegerstreben abgenommen haben, mit den
vorhandenen Befestigungen
(Bild
9).
1. Obere Querstrebe
2. Ventilstützhalterung
3. Untere Querstrebe
4. Vorhandene Schraube
5. Vorhandene
Sicherungsmutter
2. Befestigen Sie die neue Ventilstützhalterung mit der
vorhandenen Schlossschraube und den Befestigungen
an der unteren Querstrebe.
3. Befestigen Sie die obere Querstrebe an den Streben
und der Stützhalterung.
Hinweis: Befestigen Sie sie mit zwei Schrauben (8 mm
x 19 mm)(5/16" x 3/4") und zwei Sicherungsmuttern
(8 mm)(5/16") an den Streben. Befestigen Sie die
Halterung mit den vorhandenen Befestigungen an der
oberen Querstrebe.
4. Befestigen Sie das vorher entfernte T-Ventil mit den
vorhandenen Befestigungen an der Rückseite der
Ventilstützhalterung.
9.
9
(Bild
9).
(Bild
10).
Bild 10
6. Vorhandene
Schlossschraube
7. Vorhandene
Sicherungsmutter
8. Vorhandene Schraube (8
mm x 19 mm)(5/16" x 3/4")
9. Vorhandene
Sicherungsmutter (8
mm)(5/16")
