3. Bauen Sie die neuen Auslegerstreben im Rahmen ein.
A. Spritzgeräte der Serie 1200: Setzen Sie die Strebe
in den Rahmen, bis das Rahmenende 49 cm
(19-1/4") vom Boden des Achsengehäuses am
Rahmen ist
(Bild
B. 5700-Spritzgeräte: Setzen Sie den Ausleger ein,
bis der Rollstift, den Sie vorher eingesetzt haben,
am Rahmen anschlägt.
Alle Maschinen: Befestigen Sie jede Auslegerstrebe
mit einer Schraube (13 mm x 25 mm)(1/2" x 1") in
der Schweißmutter oder in der vorher eingesetzten
Schweißplatte und befestigen Sie die Schraube mit
einer Klemmmutter (13 mm)(1/2").

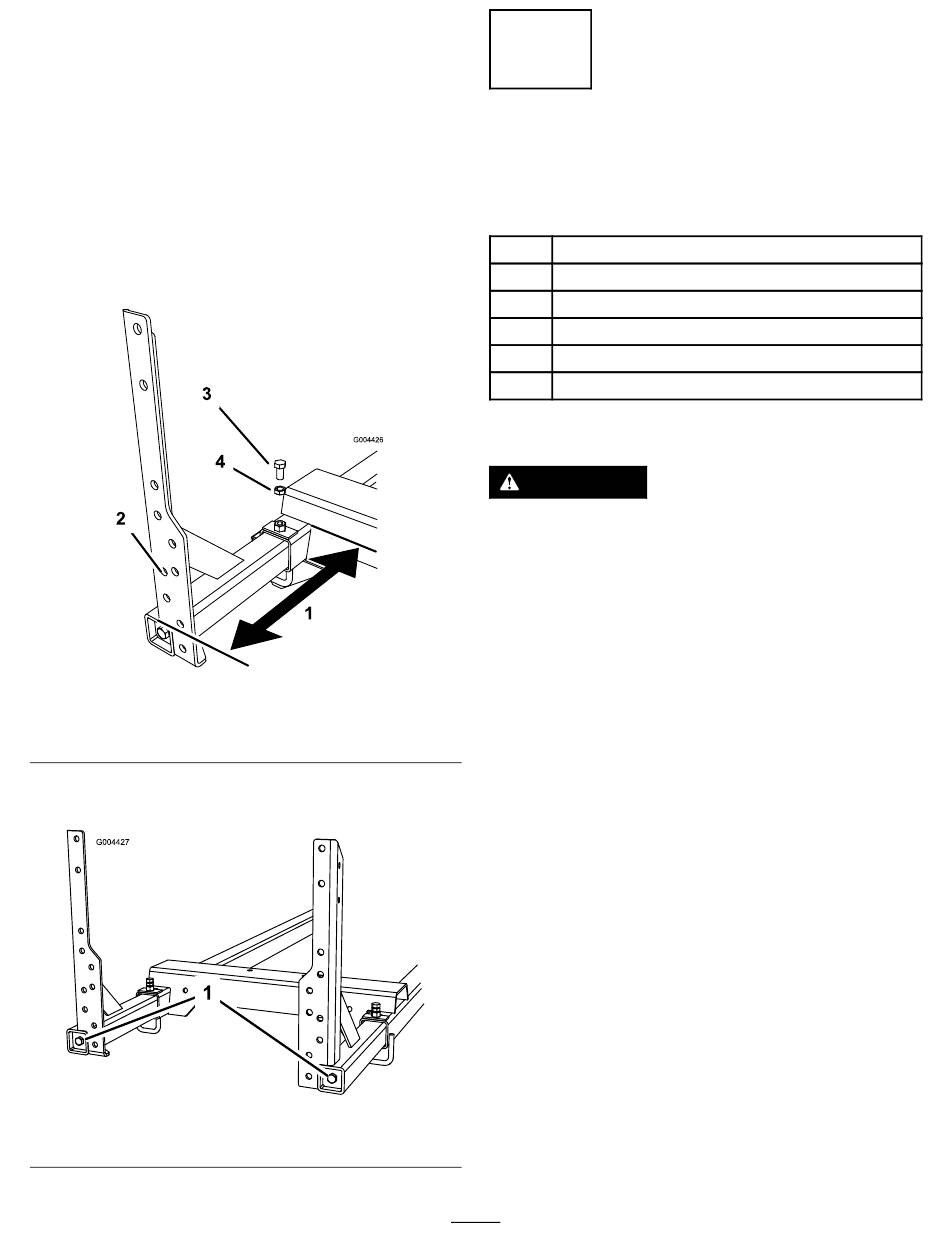

1. 49 cm (19-1/4")
2. Auslegerstrebe
4. Ziehen Sie die Schrauben am Auslegerrahmen an
8) fest. Ziehen Sie die Schrauben mit 91-113 N·m an.
1. Schrauben am Auslegerrahmen
7).
Bild 7
3. Befestigungsschraube
4. Klemmmutter
Bild 8
7
Transferieren des Ventils (nur
Spritzgeräte 1250 und 5700)
Für diesen Arbeitsschritt erforderliche
Teile:
1
Befestigungsstrebe
3
Schraube (5/16" x 3/4")
3
Sicherungsmutter (8 mm)(5/16")
1
Ventilhalterungsstütze
1
Ventilhalterung, oben
1
Schaumstreifen
Verfahren
ACHTUNG
Chemikalien sind gefährlich und können
Verletzungen verursachen.
• Lesen Sie vor dem Umgang mit Chemikalien die
Anweisungen auf dem Chemikalienaufkleber
und halten Sie die Anweisungen und
Vorsichtsmaßnahmen des Herstellers ein.
• Vermeiden Sie einen Kontakt der Chemikalien
mit der Haut. Waschen Sie bei einem Kontakt
der Chemikalien mit der Haut den Bereich
gründlich mit Seife und frischem Wasser.
• Tragen Sie eine Schutzbrille und entsprechende,
vom Chemikalienhersteller empfohlene
(Bild
Schutzkleidung.
Entfernen des Ventils an den 1250-Spritzgeräten
1. Entfernen Sie die Schlauchklemmen, mit denen die
Auslegerzufuhrschläuche am Ventil befestigt sind.
2. Nehmen Sie die Auslegerzufuhrschläuche vom Ventil
ab
Hinweis: Entfernen Sie die Auslegerzufuhrschläuche
vorsichtig. Der Schlauch kann Flüssigkeiten mit
Chemikalien enthalten.
3. Schneiden Sie Kunststoffbinden ab, mit denen das
Ventil und der Kabelbaum an der Querstrebe befestigt
sind.
4. Entfernen Sie die Befestigungen und bewahren sie auf,
mit denen das Ventil zwischen den Streben an der
Querstrebe befestigt sind.
5. Nehmen Sie das Ventil von der Querstrebe zwischen
den Streben ab.
8
