1. Strebe am
Auslegerrahmen
2. Auslegerrahmenmantel
8. Nehmen Sie die Ausleger ab und legen sie zur
Seite, damit Sie Platz haben, die neuen Ausleger zu
montieren.
Hinweis: Bewahren Sie alle Teile auf. Einige Befestigungen
und Teile der alten Ausleger werden für den Einbau der
neuen Ausleger verwendet.
4
Einbauen der Schweißplatten
Für diesen Arbeitsschritt erforderliche
Teile:
2
Schweißplatte
2
Schraube (1/2" x 1")
2
Klemmmutter (1/2")
Verfahren
Hinweis: Diese Schritte gelten für ältere Maschinen. Neuere
Maschinen haben werksinstallierte Schweißmuttern.
1. Fluchten Sie eine Schweißplatte mit dem Ende des
Rahmens
(Bild
3) aus und markieren Sie mit einem
Stanzer das mittlere Loch der Platte.

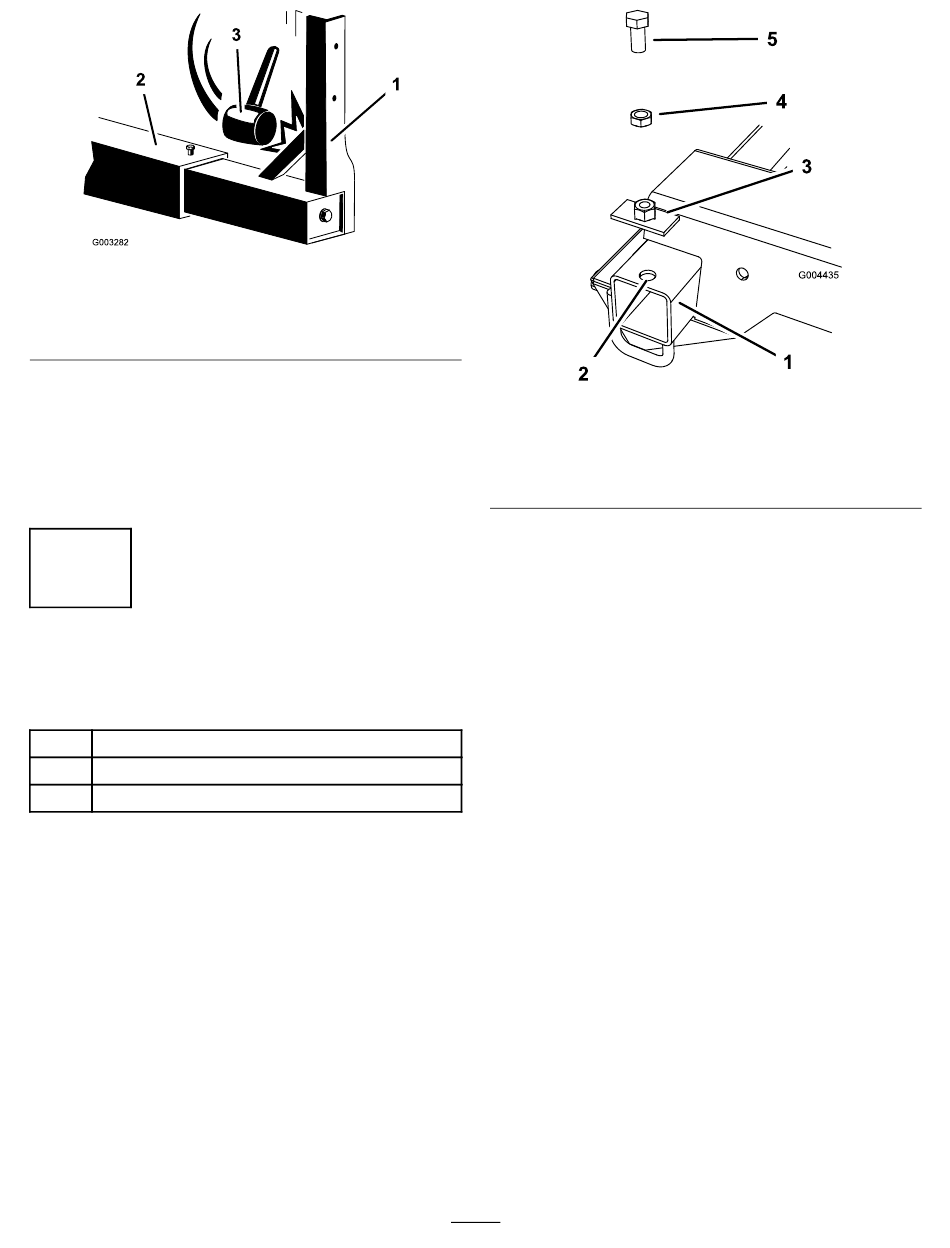

Bild 2
3. Hammer
1. Rahmen
2. Gebohrtes Loch
3. Schweißplatte
2. Entfernen Sie die Platte vom Rahmen und bohren
Sie an der Stelle, die Sie mit dem Stanzer markiert
haben, ein Vorbohrloch in die Oberseite des
eingeschweißten Rahmenrohrs
den Durchmesser des Lochs auf 13 mm und 16 mm.
3. Setzen Sie die Platte auf das in den Rahmen gebohrte
Loch und befestigen sie mit der Schraube (13 mm x
25 mm)(1/2" x 1") und Klemmmutter (13 mm)(1/2"),
siehe
4.
Hinweis: Dies befestigt die Platte beim Schweißen
und stellt die richtige Ausfluchtung mit dem vorher
gebohrten Loch sicher.
5
Bild 3
4. Klemmmutter (1/2")
5. Schraube (1/2" x 1")
(Bild
3). Vergrößern Sie
