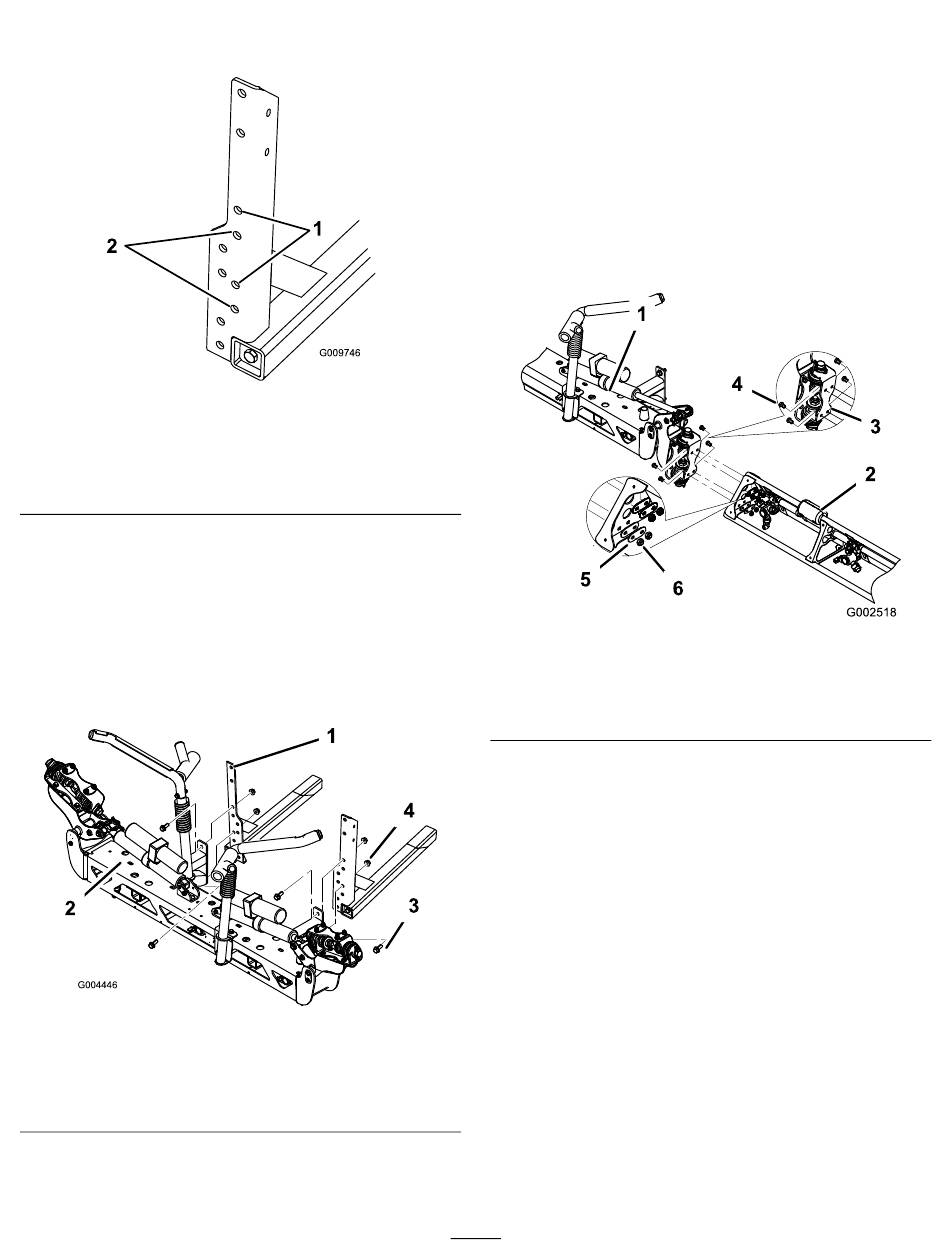

2. Ermitteln Sie mit
Bild 13
Befestigungslöcher für die Montage des mittleren
Auslegers an der Maschine.
Bild zeigt rechte Auslegerrahmenstrebe
1. Befestigungslöcher für
Spritzgeräte der Serie
1200
Hinweis: Die oberen Löcher sind für Ausleger,
deren Düsen 20" Bodenfreiheit haben. Sie können
die unteren Löcher verwenden und die Ausleger so
montieren, dass die Düsen 51 cm (18") Bodenfreiheit
haben.
3. Montieren Sie den mittleren Ausleger mit vier
Bundbolzen (13 mm x 32 mm)(1/2" x 1-1/4") und vier
Bundmuttern (13 mm)(1/2") an den Streben
Bild zeigt Montage an Spritzgeräten der Serie 1200
1. Auslegerstrebe
2. Mittlerer Ausleger
4. Stellen Sie die elektrischen Verbindungen für die
Boomaktuatoren an den neu verlegten Anschlüssen her.
die richtigen
G009746
Bild 13
2. Befestigungslöcher für
5700-Spritzgeräte
(Bild
Bild 14
3. Bundbolzen (1/2" x 1-1/4")
4. Bundmutter (1/2")
5. Schalten Sie das System ein und fahren Sie die
Aktuatorstangen des Auslegers mit den Hubschaltern
des Auslegers aus. Jetzt können Sie die linke und rechte
Auslegersektion einbauen.
6. Nehmen Sie die vier Schrauben, vier Mutterscheiben
und vier Muttern an der Scharnierplatte ab.
7. Montieren Sie die Auslegersektion mit den in Schritt
6
entfernten vier Schrauben, vier Mutterscheiben
und vier Muttern an der Scharnierplatte des mittleren
Auslegers, siehe
Hinweis: Stellen Sie sicher, dass alle Spritzköpfe nach
hinten zeigen.
1. Mittlerer Ausleger
2. Auslegersektion
14).
3. Scharnierplatte
8. Wiederholen Sie Schritt
Auslegersektion an der anderen Seite des mittleren
Auslegers.
Hinweis: Stellen Sie sicher, dass alle Spritzköpfe nach
hinten zeigen.
11
15.
Bild 15
4. Schraube
5. Scheibe
6. Mutter
7
mit der anderen
