Manuelles Bewegen der
Auslegeraktuatoren
Hinweis: Bestimmen Sie die linke und rechte Seite der
Maschine anhand der normalen Sitz- und Bedienpsition.
GEFAHR
Wenn Sie das manuelle Überdruckventil verwenden,
kann sich der Ausleger plötzlich bewegen und Sie
und andere verletzen.
• Passen Sie auf und stellen Sie das manuelle
Überdruckventil langsam ein.
• Stellen Sie sicher, dass der umgebende Bereich
keine Hindernisse enthält und sich keine
Personen im Einsatzbereich des Auslegers
aufhält.
ACHTUNG
Wenn Sie das manuelle Überdruckventil bei
eingeschaltetem Strom einstellen, kann der
Aktuator plötzlich aktiviert werden und Sie und
andere Personen verletzen.
Setzen Sie das manuelle Überdruckventil nicht ein ,
wenn der Aktuator unter Strom steht.
Im Notfall, z. B. der Ausleger muss bewegt werden, und kein
12 Volt Gleichstrom steht zur Verfügung, können Sie mit dem
manuellen Überdruckventil den Druck im Aktuator ablassen,
damit die Ausleger manuell bewegt werden können.
Wichtig: Lösen Sie das manuelle Ventil höchstens um
vier Umdrehungen. Wenn Sie das Ventil mehr als vier
Umdrehungen drehen, kann sich das Ventil ganz lösen,
und Hydrauliköl kann auslaufen.
1. Ermitteln Sie das manuelle Überdruckventil am
Aktuator jedes Auslegers
Hinweis: Das manuelle Überdruckventil ist das
kleinere Ventil und befindet sich nur an einer Seite des
Aktuatorgehäuses.
1

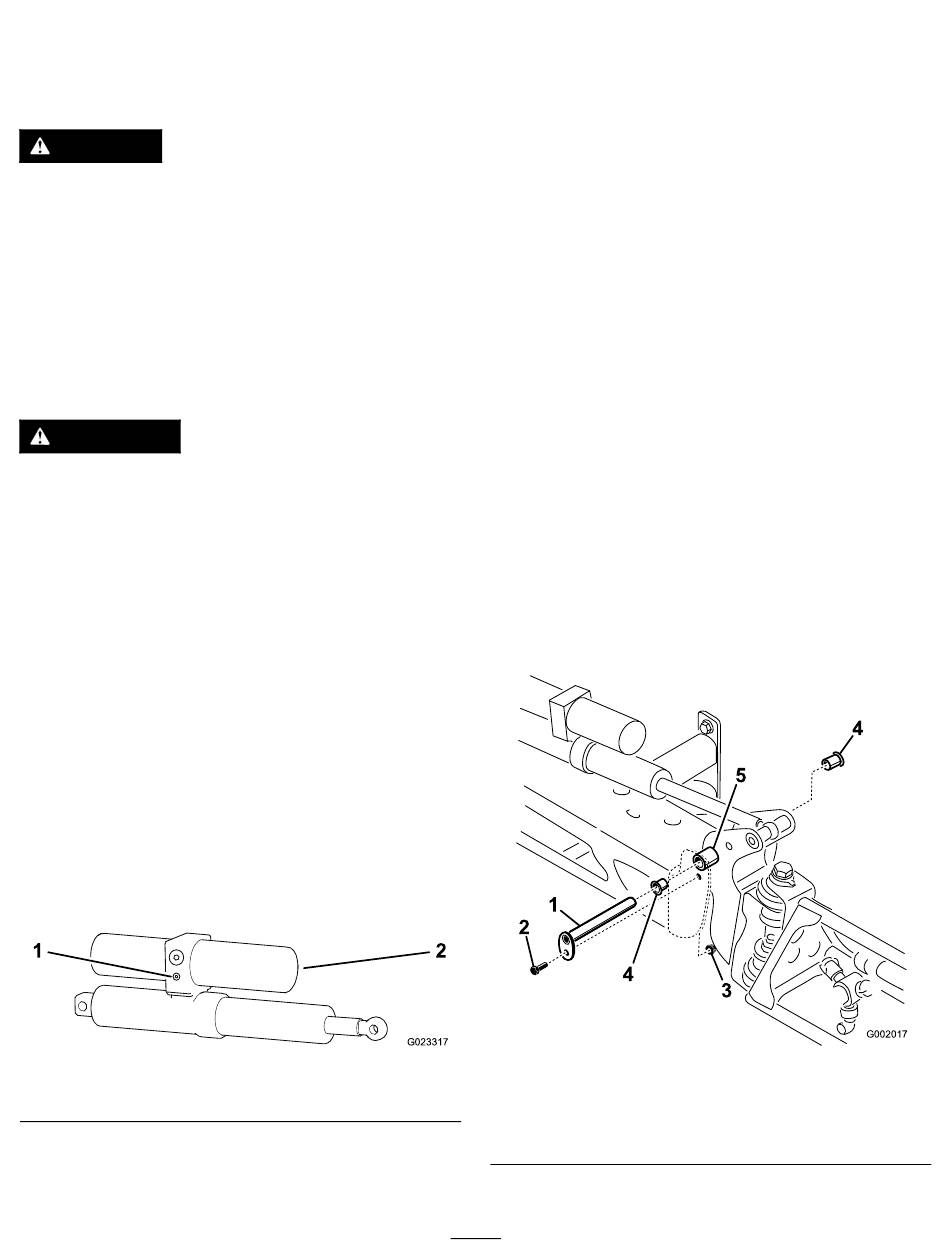

1. Manuelles Überdruckventil 2. Aktuator
Hinweis: Aufgrund der entgegengesetzten
Ausrichtung der Aktuatoren zueinander befindet
sich das manuelle Überdruckventil vorne am
(Bild 20).
Bild 20
linken Auslegeraktuator und hinten am rechten
Auslegeraktuator.
2. Lösen Sie das manuelle Überdruckventil mit einem
Sechskantschlüssel höchstens um zwei oder drei
Umdrehungen.
Hinweis: Der Hub des Zylinders sollte zu diesem
Zeitpunkt manuell oder durch externen Druck
erfolgen.
3. Wenn Sie die Originalstellung des Aktuators wieder
hergestellt haben, schließen Sie das manuelle
Überdruckventil.
Hinweis: Ziehen Sie das Ventil mit 150-285 N-cm an.
Prüfen der Nylondrehbüchsen
Wartungsintervall: Alle 400 Betriebsstunden/Jährlich
1. Stellen Sie das Sprühfahrzeug auf einer ebenen Fläche
ab, aktivieren Sie die Feststellbremse, stellen Sie die
Pumpe ab und ziehen Sie den Zündschlüssel ab.
2. Fahren Sie die Ausleger in die Spritztstellung aus und
stützen Sie die Ausleger mit Ständern oder Riemen von
einer Hebevorrichtung ab.
3. Wenn das Gewicht des Auslegers abgestützt ist,
nehmen Sie die Schraube und die Mutter ab, mit denen
der Lagerbolzen am Ausleger befestigt ist
1
2
2
G023317
1. Lagerbolzen
2. Schraube
3. Mutter
4. Nehmen Sie den Lagerbolzen ab.
17
(je nach dem, was zuerst
erreicht wird)—Prüfen Sie die
Nylondrehbüchsen.
5
4
3
Bild 21
4. Nylonbundbüchse
5. Schwenkhalterung
(Bild 21).
4
G002017
