5. Befestigen Sie das Ventil mit den vorher entfernten
Befestigungen an der Ventilstützhalterung

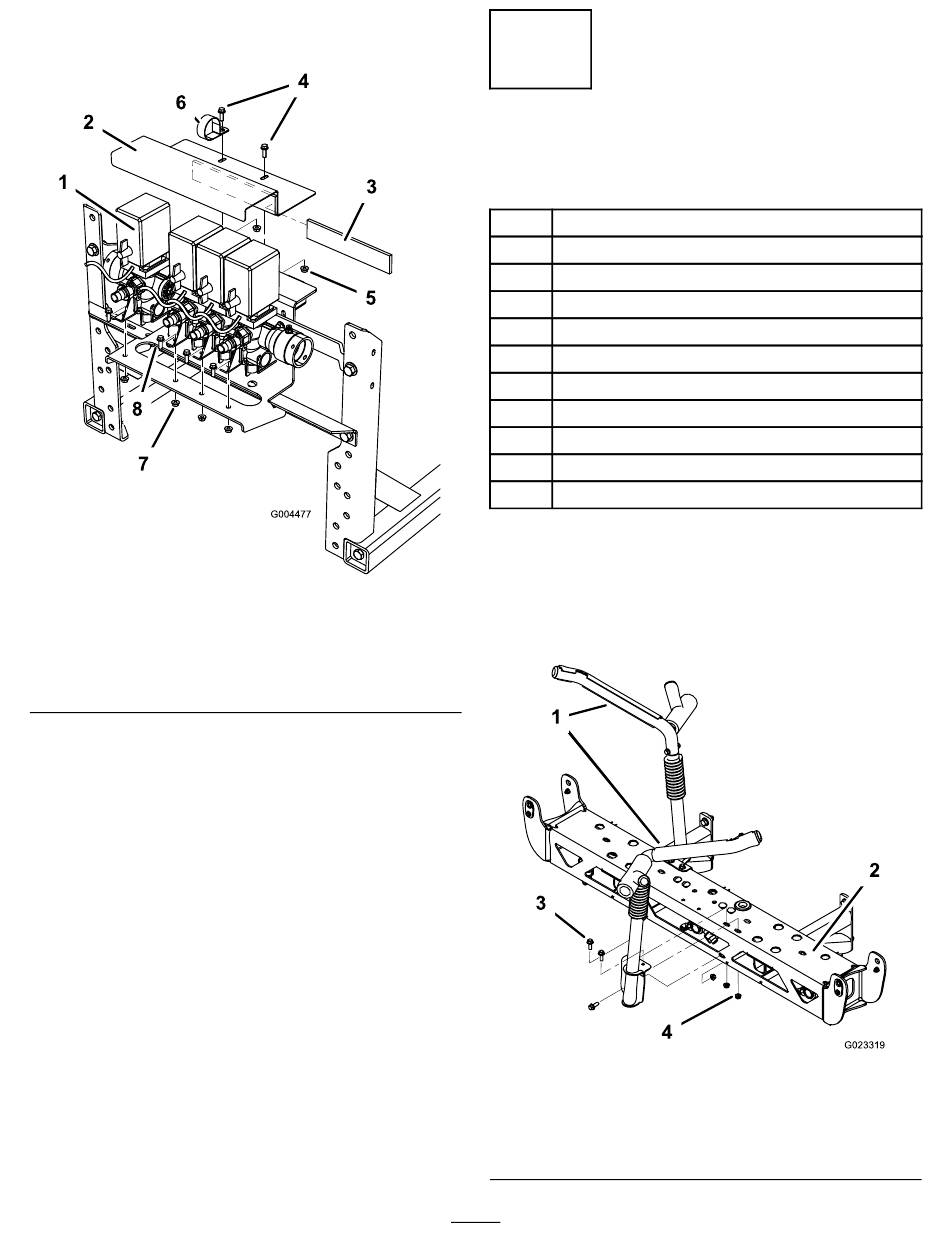

Bild 11
1. Ventil
2. Obere Ventilhalterung
3. Schaumstreifen
4. Schraube
6. Befestigen Sie den Schaumstreiben an der oberen
Ventilhalterung
(Bild
7. Befestigen Sie die obere Ventilhalterung an der
Ventilstützhalterung (umschließen Sie das Ventil).
Befestigen Sie die Halterungen mit den vorhandenen
Befestigungen und der neuen R-Klemme.
8. Schließen Sie die beschrifteten Schläuche, die Sie
vorher entfernt haben, am Ventil an.
9. Schließen Sie die elektrischen Anschlüsse vom
Hauptkabelbaum an, den Sie vorher vom Ventil
abgeschlossen haben.
(Bild
5. Sicherungsmutter
6. R-Klemme
7. Sicherungsmutter
8. Schraube
11).
8
11).
Montieren des Auslegers
Für diesen Arbeitsschritt erforderliche
Teile:
1
Mittlerer Ausleger
2
Transportgabel für die Ausleger
14
Schraube (3/8" x 1-1/4")
8
Distanzstück
14
Sicherungsmutter 3/8"
4
Bundbolzen (1/2" x 1-1/4")
4
Bundmutter (1/2")
1
Linke Auslegersektion
1
Rechte Auslegersektion
2
Versorgungsschlauch der Auslegersektion
1
Versorgungsschlauch des mittleren Auslegers
Verfahren
1. Befestigen Sie die Transportgabeln der Ausleger mit
sechs Schrauben (9,5 mm x 32 mm)(3/8" x 1-1/4") und
sechs Sicherungsmuttern (9,5 mm)(3/8") am mittleren
Ausleger, siehe
1
3
1. Transportgabel für die
Ausleger
2. Mittlerer Ausleger
10
12.
4
Bild 12
3. Schraube (3/8" x 1-1/4")
4. Sicherungsmutter 9,5 mm
(3/8")
2
G023319
