Inhaltszusammenfassung für Toro Sand Pro 3040

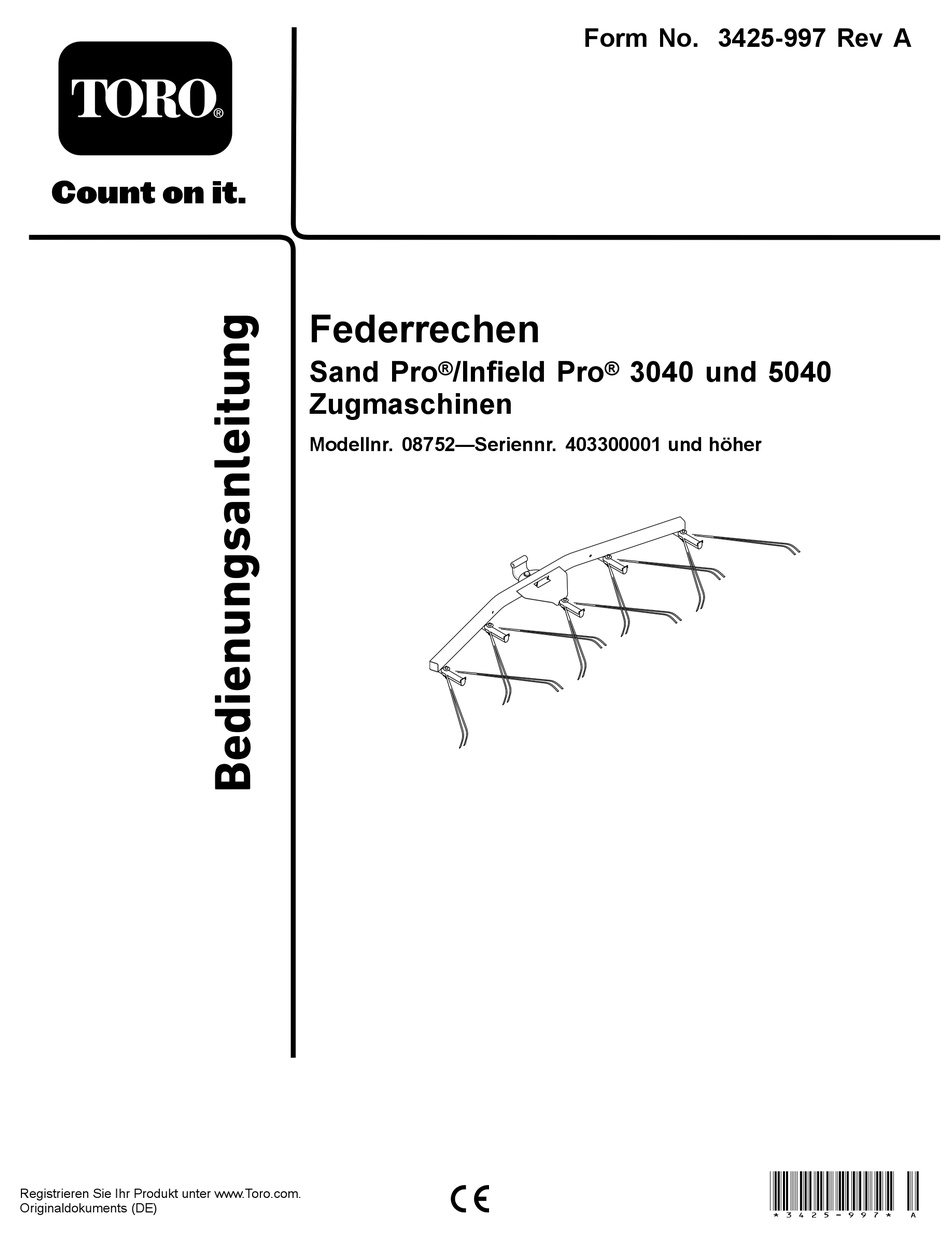

- Seite 1 Form No. 3425-997 Rev A Federrechen Sand Pro ® /Infield Pro ® 3040 und 5040 Zugmaschinen Modellnr. 08752—Seriennr. 403300001 und höher *3425-997* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Standort eines Händlers, oder Registrierung des In dieser Anleitung werden zwei Begriffe zur Produkts. Hervorhebung von Informationen verwendet. Wichtig Wenden Sie sich an Ihren Toro-Vertragshändler weist auf spezielle mechanische Informationen hin, oder Kundendienst, wenn Sie eine Serviceleistung, und Hinweis hebt allgemeine Informationen hervor, Originalersatzteile von Toro oder zusätzliche...
- Seite 3 Sicherheit Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal106-5517 106-5517 1. Warnung: Berühren Sie nicht die heiße Oberfläche.
- Seite 4 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Beschreibung Menge Verwendung Federrechen Ansatzschraube Flachscheibe (17/32" x 1-1/16") Schraube (7/16“-14“ x 1-3/5") Flachscheibe (15/32" x 59/64") Mutter (7/16") Gewellte Schwenkhalterung Kugelanhängevorrichtung Flachscheibe (3/8" x 7-/8") Sechskantschraube (3/4"-16“...
- Seite 5 Einbau des Federrechens Befestigen Sie die Transportketten am Hubarm mit den folgenden Schritten: Montieren Sie zwei Haken mit zwei Installieren des Federrechens am Muttern(3/8“) hinten am Hubarm (Bild Zahnrechen 5). Befestigen Sie die Ketten mit der gewünschten Länge an den Haken. Montieren Sie die gewellte Schwenkhalterung am Federrechen, wie in Bild 3...
- Seite 6 g265963 Bild 8 1. Lastösenbolzen 4. Anbaugerätadapter 2. Scheibe (17/32" x 1-1/16") 5. Verriegelungsmechanismus g003430 Bild 6 3. Halterungsanschlagplatte 6. Splint 1. Schraube (⅜" x 2½") 4. Transportkette des Zahnrechens 2. Scheibe (⅜" x ⅞") 5. Transportkette des Federrechens 3. Distanzstück 6.
- Seite 7 ACHTUNG Ihre Finger können zwischen den Adaptern des Anbaugeräts und der Zugmaschine eingeklemmt werden. Sie sollten das Anbaugerät mit dem Griff hinten am Anbaugerätadapter anheben und bewegen. Drehen Sie den Sperrhebel nach rechts, um die Adapter zusammen zu verriegeln. Befestigen Sie das 3. Kettenglied jeder Kette mit einer Schraube (⅜"...
- Seite 8 Betrieb Produktübersicht Lesen Sie vor dem Rechen eines Sandbunkers diesen Abschnitt zum Rechen. Es gibt viele Bedingungen, die dann die Einstellungen am Zahnrechen festlegen. Die Struktur und die Tiefe des Sands, der Feuchtigkeitsgehalt, Unkraut, der Grad der Bodenverdichtung sind Faktoren, die für jeden Golfplatz oder sogar von einem Bunker zum nächsten auf demselben Golfplatz anders sind.
- Seite 9 verlassen Sie den Bunker in einem rechten Winkel Rechen in den Sand greift. Montieren Sie die Deichsel in einem flachen Bereich. und den Rechen wie in den folgenden Abbildungen dargestellt, um die gewünschte Aggressivität zu Bearbeiten Sie steile, kurze Böschungen und kleine erreichen.
- Seite 10 Einstellen der Transportstellung Mit den folgenden Schritten erhöhen Sie die Höhe des Rechens beim Transport: Senken Sie den Rechen und den Hub auf die niedrigste Stellung ab. Schließen Sie die Ketten von den Hubarmen ab und schließen Sie diese an einer höheren Stelle wieder an.
- Seite 11 Wartung Schmieren des Anbaugerätadapters Prüfen und Reinigen Wenn sich der Sperrhebel am Anbaugerätadapter des Rechens und der nicht ungehindert und leicht drehen lässt, schmieren Sie den in Bild 17 markierten Bereich mit etwas Zugmaschine Schmiermittel ein. Reinigen Sie die Maschine nach dem Rechen gründlich.
