einsetzen, kann der Ausleger beschädigt werden.
Messen Sie die Federn und drücken Sie die Federn mit
den Klemmmuttern ggf. auf 4 cm zusammen.
Vor dem Einsatz der Maschine müssen die Federn auf die
richtige Komprimierung eingestellt werden.
1. Stützen Sie die Ausleger ab, wenn sie auf die
Sprühstellung ausgefahren sind.
2. Messen Sie am Scharnier des Auslegers die
Komprimierung der oberen und unteren Federn, wenn
die Ausleger ausgefahren sind
Hinweis: Alle Federn müssen so komprimiert
werden, dass sie einen Wert von 4 cm messen.
Hinweis: Drücken Sie die Federn, bei denen Sie
einen Wert über 4 cm messen, mit der Klemmmutter
zusammen.

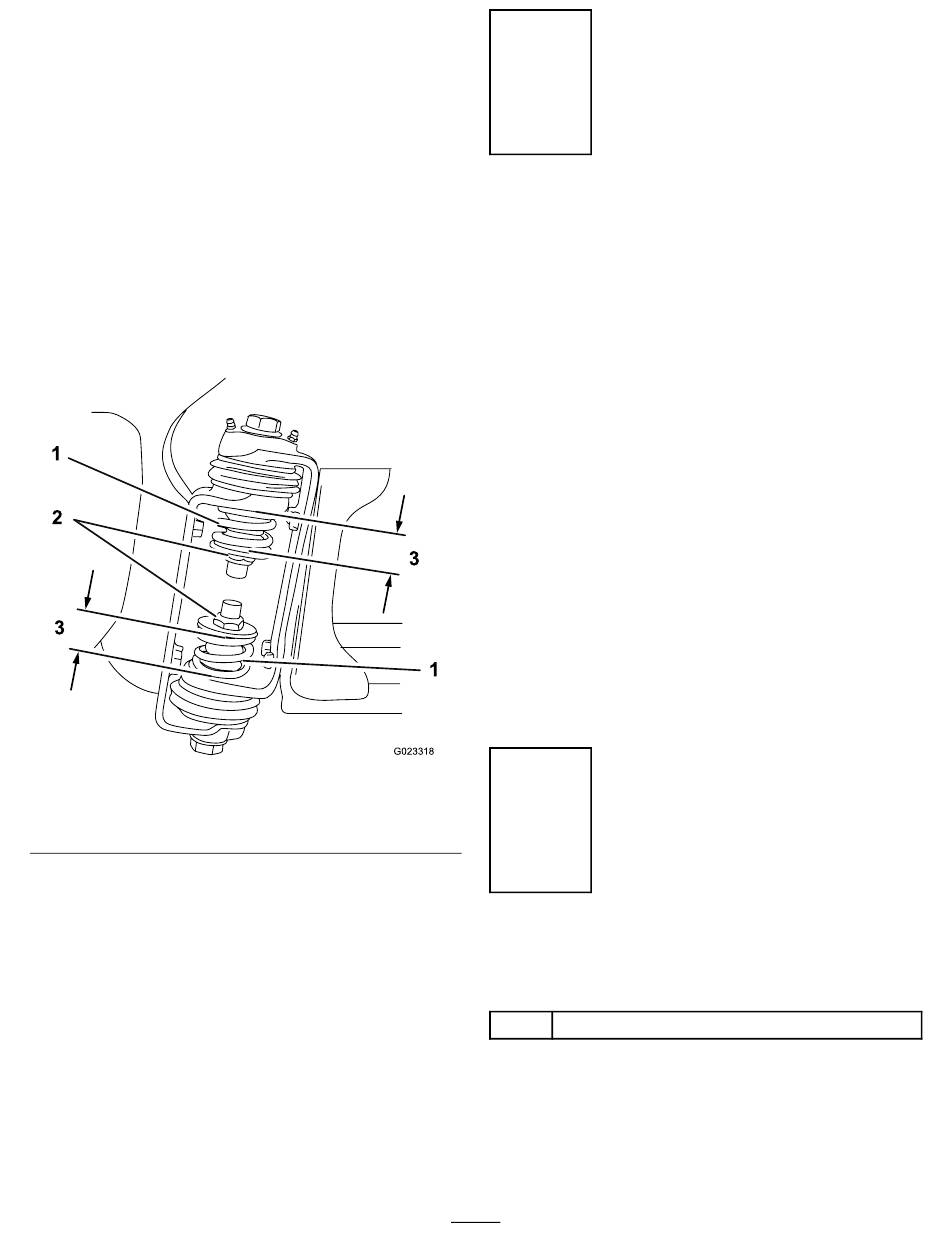

1
2
3
1. Auslegerscharnierfeder
2. Klemmmutter (2 Stück)
3. Wiederholen Sie dies für jede Feder an beiden
Auslegerscharnieren.
4. Bewegen Sie die Ausleger in die Überkreuzstellung für
den Transport, siehe
(Bild
16).
G023318
Bild 16
3. 4 cm
Einsetzen der Ausleger (Seite
1
1
Waagerechtes Einstellen der
Ausleger
Keine Teile werden benötigt
Verfahren
1. Drehen Sie in der Bedienerposition den Zündschlüssel
auf die Ein-Stellung, um das System zu aktivieren.
2. Bewegen Sie die Ausleger so, dass sie mit waagerecht
zum Boden sind.
3. Ziehen Sie den Schlüssel ab und verlassen Sie die
Bedienerposition.
4. Stellen Sie die Stellung der Puffer am Scharnier so ein,
dass der Ausleger nicht über die waagerechte Stellung
mit dem Boden hinaus gehen kann. Stellen Sie sicher,
dass der Puffer nivelliert ist.
3
5. Ziehen Sie die Schraube und Mutter an, um die Puffer
in dieser Stellung zu arretieren.
Hinweis: Ziehen Sie die Befestigungen auf
183-223 N·m an.
1
Hinweis: Die Puffer können nach einiger Zeit komprimiert
werden. Mit diesen Schritten können Sie die Pufferstellung
ggf. einstellen, wenn die Ausleger nicht mehr nivelliert sind.
1
2
Abschließen des Setups
14).
Für diesen Arbeitsschritt erforderliche
Teile:
1
Ersatzteilkatalog
Verfahren
Hinweis: Für die Installation von vorhandenen
Spritzgeräten (Schaummarkierer, Schlauchtrommel usw.) an
den gerade modifizierten Auslegern werden u. U. zusätzliche
Teile oder aktualisierte Kits benötigt.
13
