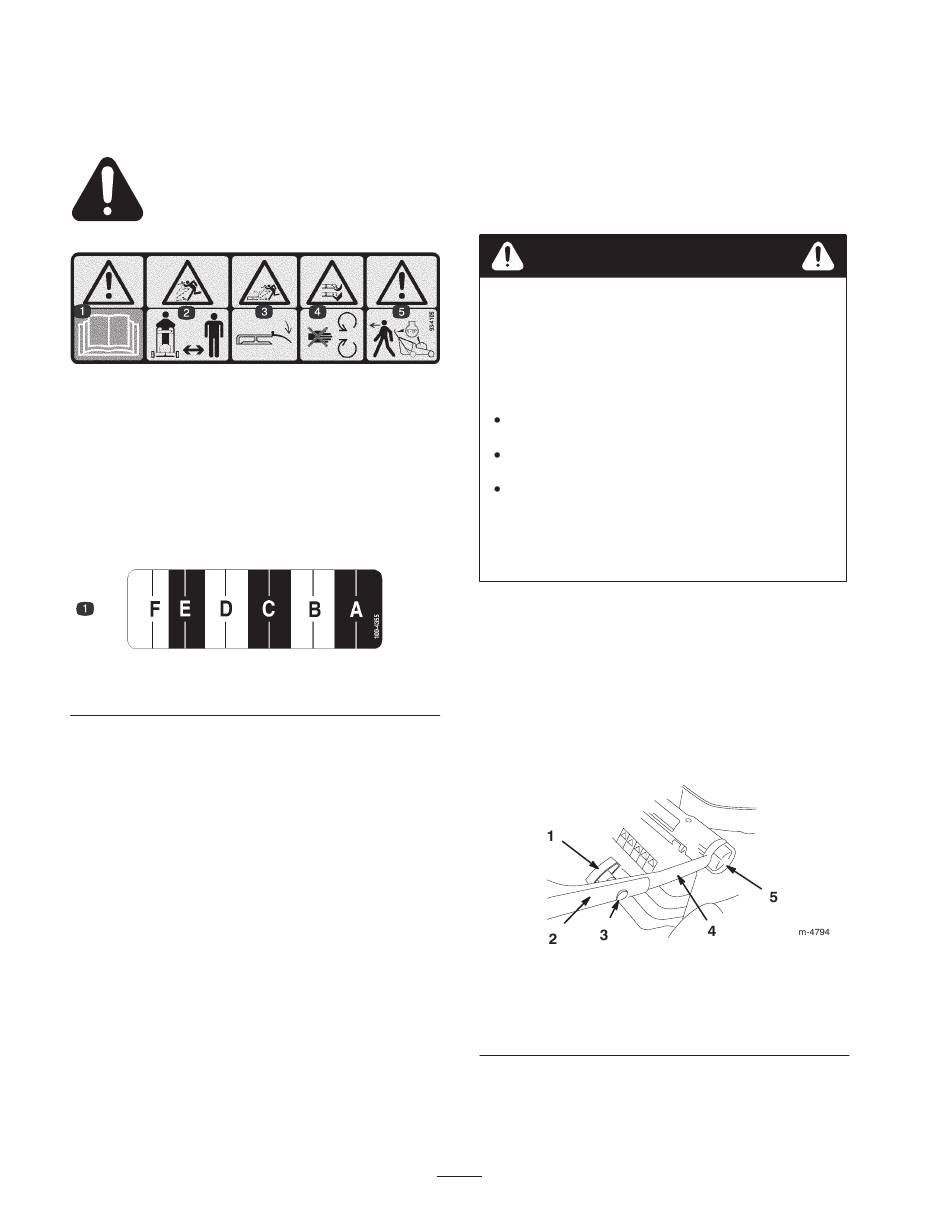

Sicherheits- und
Bedienungsschilder
Die Sicherheits- und Bedienungsschilder sind
gut sichtbar; sie befinden sich in der Nähe der
möglichen Gefahrenbereiche. Beschädigte
oder verloren gegangene Schilder müssen
ausgetauscht bzw. ersetzt werden.
93-4105
1. Warnung: Lesen Sie die Bedienungsanleitung .
2. Gefahr durch fliegende Teile: Achten Sie darauf, dass
Unbeteiligte den Sicherheitsabstand zum Gerät einhalten.
3. Gefahr durch vom Mähwerk herausgeschleuderte
Gegenstände: Lassen Sie das Ablenkblech immer montiert.
4. Gefahr einer Schnittwunde und/oder der Amputation von
Händen oder Füßen durch Schnittmesser: Halten Sie sich von
beweglichen Teilen fern.
5. Warnung: Stellen Sie den Motor ab, bevor Sie die Maschine
verlassen.
100-4355
1. Schnitthöheneinstellungen

Einrichten

Hinweis: Bestimmen Sie die linke und rechte Seite der
Maschine anhand der üblichen Bedienungsposition.

Montieren des Griffs

Das unsachgemäße Aus- und Zusammenklappen
des Griffs kann einen oder mehrere Bowdenzüge
einklemmen, dehnen oder beschädigen.
Verklemmte, gedehnte oder beschädigte Züge
können zu Betriebsausfällen führen, die eventuell
unsichere Betriebszustände verursachen.
Verklemmen, dehnen oder beschädigen Sie
Bowdenzüge nie.
Achten Sie beim Auf- und Zusammenklappen
der Griffe sorgfältig auf die Bowdenzüge.
Verwenden Sie den Rasenmäher nie, wenn einer
oder mehrere der Bowdenzüge verklemmt,
gedehnt oder beschädigt ist/sind. Setzen Sie sich
dann mit Ihrem Toro Vertragshändler in
Verbindung.
1. Legen Sie das obere Handgriffteil auf den Boden hinter
den Mäher, wobei das Etikett am Griff nach oben
gerichtet sein muss.
2. Lockern Sie die Höheneinstellräder am Griff und
drehen das untere Handgriffteil nach hinten, bis es auf
der in Bild 2 dargestellten Höheneinstellung ist.
Hinweis: Weitere Angaben zum Einstellen der
Griffhöhe finden Sie unter „Einstellen der Griffhöhe"
auf Seite 7.
PROTOTYPE
1. Grifffeststellrad (2)
2. Oberer Handgriffteil
3. Ovalkopfschraube (2)
3. Entfernen Sie die Grifffeststellräder sowie die
Ovalkopfschrauben vom oberen Handgriffteil.
6
Warnung
Bild 2
4. Unterer Handgriffteil
5. Griffhöheneinstellrad (2)
