Montieren Des Untermesserträgers - Toro Edgeseries Bedienungsanleitung

3. Lösen Sie an jeder Seite der Maschine die
Sicherungsmutter, mit der die Schraube des
Untermesserträgers befestigt ist

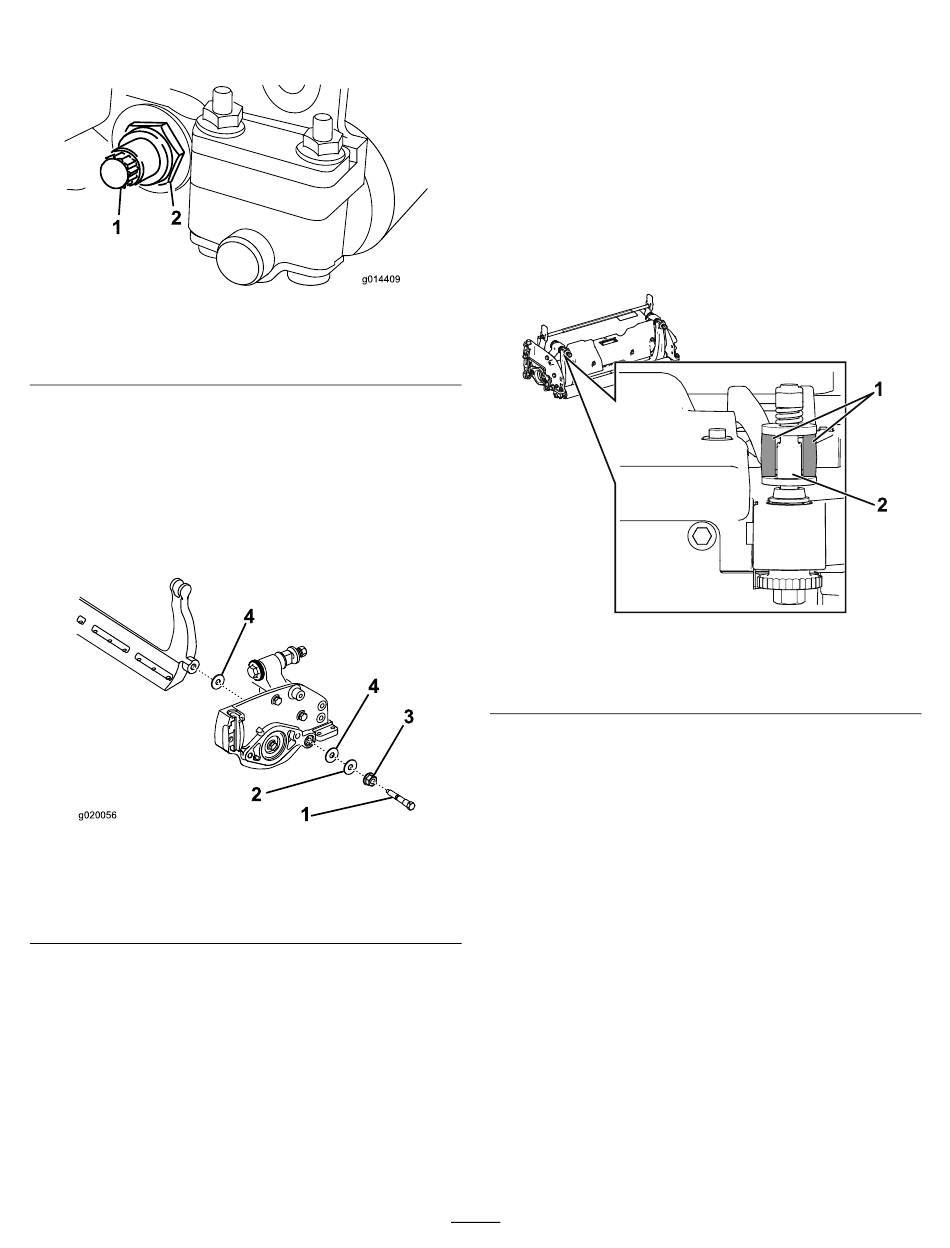

Bild 18
1. Schraube des
Untermesserträgers
4. Nehmen Sie jede Schraube des
Untermesserträgers ab, damit der
Untermesserträger nach unten gezogen
und von der Schneideinheit entfernt werden
kann (Bild 18).
Bewahren Sie die zwei Nylonscheiben
und die Stahlscheibe an jedem Ende des
Untermesserträgers auf
Bild 19
1. Schraube des
Untermesserträgers
2. Metallscheibe
(Bild 18).
g014409
2. Sicherungsmutter
(Bild 19).
g020056
3. Mutter
4. Nylonscheibe
Montieren des Untermesserträgers
1. Montieren Sie den Untermesserträger.
Positionieren Sie die Befestigungsohren
zwischen die Scheiben und der Einstellschraube
des Untermesserträgers
Wichtig:
Zentrieren Sie die DPA-Einsteller in
die Ösen der Untermesserträger, wie in
20 dargestellt.
Wenn die DPA-Einsteller an den Ösen der
Untermesserträger angebracht werden, kann
dies den Kontakt zwischen Untermesser und
Spindel beeinträchtigen.
1. Ösen der
Untermesserträger
2. Befestigen Sie den Untermesserträger mit
den Untermesserträgerschrauben (Muttern
an den Schrauben) und den drei Scheiben (6
insgesamt) an jeder Seitenplatte.
3. Legen Sie eine Nylonscheibe auf jede Seite
des Seitenplattenansatzes. Legen Sie eine
Stahlscheibe außen auf jede Nylonscheibe
19).
4. Ziehen Sie die Schrauben des Untermesserträ-
gers mit 27-36 N·m an.
5. Ziehen Sie die Sicherungsmuttern an, bis die
Stahlmuttern kein Spiel mehr haben, jedoch mit
der Hand gedreht werden können. Die Scheiben
innen können einen Abstand aufweisen.
Wichtig:
Ziehen Sie die Sicherungsmuttern
nicht zu fest an, da sich sonst die
Seitenplatten verformen können.
6. Ziehen Sie die Federspannungsmutter an, bis
die Feder zusammengedrückt ist, drehen Sie sie
dann eine 1/2 Umdrehung heraus
18
(Bild 17).
Bild 20
2. DPA-Einsteller
(Bild 21).
g512172
(Bild
