  • Seite 1 ® 1072/1073 PeakTech Bedienungsanleitung / Operation Manual Smart Digital-Multimeter...

  • Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien der Europäischen Union CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2014/35/EU (Niederspannung), 2011/65/EU (RoHS). Überspannungskategorie III 600V Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
  • Seite 3 Allgemein:  Lesen Sie diese Bedienungsanleitung sorgfältig und machen Sie diese auch nachfolgenden Anwendern zugänglich.  Warnhinweise am Gerät unbedingt beachten, nicht abdecken oder entfernen.  Achten Sie auf die Verwendung des Multimeters und nutzen es nur in seiner geeigneten Überspannungskategorie. ...
  • Seite 4  Entfernen Sie die Prüfspitzen vom Messobjekt, bevor Sie die Messfunktion ändern.  Berühren Sie die blanken Prüfspitzen niemals während der Messung, halten Sie die Prüfleitungen nur an dem Handgriff hinter dem Fingerschutz.  Entladen Sie ggf. vorhandene Kondensatoren vor der Messung des zu messenden Stromkreises.
  • Seite 5 Wartung und Pflege:  Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.  Prüfen Sie das Gerät und sein Zubehör vor jeder Verwendung auf Beschädigungen der Isolierung, Risse, Knick- und Bruchstellen. Im Zweifelsfalle keine Messungen vornehmen. ...

  • Seite 6: Einleitung

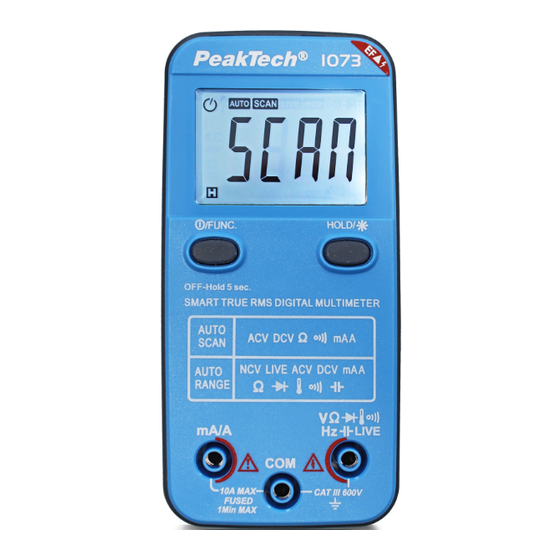

    1.1 Einleitung Unsere smarten Multimeter PeakTech 1072 und 1073 verzichten auf den herkömmlichen Drehwahlschalter und bieten höchsten Bedienkomfort. Das Multimeter wählt automatisch die Messfunktionen für ACV, DCV, Widerstand oder Durchgang aus, daher ist eine Einstellung der Messfunktion nicht mehr notwendig. Diodentest, Temperatur, Frequenz oder Kapazität können manuell über Funktionstasten aktiviert werden.

  • Seite 7: Maximal Zulässige Eingangswerte Funktion

    1.2 Maximal zulässige Eingangswerte Funktion Überlastschutz DCV / ACV 600V DC/AC DCA / ACA (µA/mA) 10A / 600V DCA / ACA (10 A) 10A / 600V Widerstand 600V DC/AC Diode / Durchgang 600V DC/AC Frequenz 600V DC/AC Temperatur 600V DC/AC 1.3.

  • Seite 8: Bedienelemente Und Anschlüsse Am Gerät

    2. Bedienelemente und Anschlüsse am Gerät 1Min MAX LCD Anzeige: 4000 Counts LCD mit Beleuchtung Func./ Range Taste: Messbereichs und Funktionswahl Drehwahlschalter: Einstellen der Messfunktion P 1073: mA/A Buchse: Anschlussbuchse (rot) für Strommessung EF (Electric Field): Sensor für NCV Spannungsprüfer Hold/Light Taste: Messwerthaltung und Beleutchtung Main Buchse: Anschlussbuchse (rot) für V, Ohm, Temp, Cap COM Buchse: Anschlussbuchse (schwarz) für alle...

  • Seite 9: Anzeigesymbole

    2.1. Anzeigesymbole 6. 7. 9. 10. 11. 12. Auto-Power-Off Symbol AC oder DC Anzeige für Wechsel- oder Gleichstrom Minus-Symbol für negative Messwerte Batteriezustandsanzeige H-Symbol für Messwerthaltefunktion (Hold) Warnsymbol für gefährliche anliegende Spannungen AUTO-Symbol für automatische Messbereichswahl SCAN-Symbol – Automatische Messfunktion aktiv LIVE-Symbol für Funktion der einpoligen Phasenprüfung NCV-Symbol für berührungslose Spannungsprüfung Audio-Symbol für Durchgangsprüffunktion...

  • Seite 10: Symbole Und Einheiten

    2.2. Symbole und Einheiten Symbol Beschreibung Volt (Spannung) Ampere (Strom) Wechselstrom Gleichstrom Minus Symbol (Polarität) Ω Ohm (Widerstand) Durchgangsprüfer Diodentest micro (10 µ milli (10 kilo (10 mega (10 Overload (Überbereichsanzeige) °F Grad Fahrenheit (Temperatur) °C Grad Celsius (Temperatur) AUTO Auto Messbereich Auto power off (automatische Abschaltung aktiv) Batteriewarnsymbol...

  • Seite 11: Vorbereitung Zum Messbetrieb

    3. Hinweise zur Inbetriebnahme des Gerätes Achtung! Messungen an Schaltungen mit hohen Spannungen (AC und DC) mit äußerster Vorsicht und nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen vornehmen. Gerät nach Beendigung des Messbetriebes stets ausschalten. Das Messgerät verfügt über eine interne Abschaltautomatik die das Gerät automatisch ca.

  • Seite 12: Erklärung Der Funktionstasten

    4. Merkmale 4.1. Erklärung der Funktionstasten FUNC.: Durch kurzes Drücken der Taste schalten Sie die verschiedenen Messfunktionen Durch längeres Drücken Taste wechseln zusätzlichen Prüffunktionen Live-Test oder NCV Spannungsprüfer. HOLD : Drücken Sie die Hold –Taste, wird der angezeigte Messwert durch kurzes Betätigen im Display eingefroren. Drücken Sie HOLD nochmals kurz, wird diese Funktion wieder deaktiviert.
  • Seite 13 4.2. SCAN (SMART) Messmodus Beim Einschalten des Gerätes wird immer die automatische Messmodus (SCAN) aktiviert. Dieser Modus wählt die Messfunktion je nach anliegender Schaltung selbst aus. Wenn die LCD-Anzeige das SCAN-Symbol anzeigt, können Sie eine automatische Messung starten. Verbinden Sie die schwarzen und roten Messleitungen mit den Klemmen COM und V.

  • Seite 14: Verwenden Der Eingangsbuchsen

    Manuelle Funktionen (FUNC.): Kapazitätsmessfunktion Temperatur-Messfunktion in °C oder °F Frequenzmessfunktion Berührungsloser Spannungsprüfer (NCV) LIVE LIVE-Testfunktion (Phasenprüfer) 4.3. Verwenden der Eingangsbuchsen Achten Sie immer auf die richtige Auswahl der Anschlussbuchsen für die gewünschte Messfunktion. Eingang bis 10A Strom (max. für 1 Minute ein, mA/A 15 Minuten aus) Masse-Anschluss für alle Messungen...

  • Seite 15: Gleichspannungsmessung (V Dc)

    5. Messbetrieb 5.1.Gleichspannungsmessung (V DC) Im AUTO-SCAN Modus wird die richtige Messfunktion beim Verbinden mit dem Messobjekt gewählt. Drücken Sie alternativ die FUNC-Taste, um den DCV- Messmodus auszuwählen. Verbinden schwarzen roten Messleitungsstecker mit den Klemmen COM und V. Schließen Sie die Messleitungen an den zu messenden Stromkreis an.

  • Seite 16: Gleichstrommessung (A Dc)

    5.3. Gleichstrommessung (A DC) Nur beim Modell P 1073 verfügbar. Zur Messung wie beschrieben verfahren: Schalten Stromkreis aus. Entladen alle Hochspannungskondensatoren. Unterbrechen Sie den zu prüfenden Stromkreislauf. Schließen Sie die schwarze Sonde an die negative Seite der Unterbrechung an; schließen Sie die rote Sonde an die positive Seite der Unterbrechung an.

  • Seite 17: Wechselstrommessung (A Ac)

    5.4. Wechselstrommessung (A AC) Nur beim Modell P 1073 verfügbar. Zur Messung wie beschrieben verfahren: Schalten Stromkreis aus. Entladen alle Hochspannungskondensatoren. Unterbrechen Sie den zu prüfenden Stromkreislauf. Schließen Sie die schwarze Sonde an die negative Seite der Unterbrechung an; schließen Sie die rote Sonde an die positive Seite der Unterbrechung an.

  • Seite 18: Widerstandsmessung

    5.5. Widerstandsmessung Achtung! Messungen von Widerstand, Durchgang, oder die Diodenprüfung nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In der Schaltung befindliche Kondensatoren vor der Messung unbedingt entladen. Im AUTO-SCAN Modus wird die richtige Messfunktion beim Verbinden mit dem Messobjekt gewählt.

  • Seite 19: Diodentest

    Wenn der Widerstand unter 50 liegt, wird dies durch einen kontinuierlichen Signalton angezeigt und die Anzeige leuchtet rot auf. In dieser Messfunktion keine Spannungsquelle anlegen! Bei anliegender Spannungsquelle, schaltet das Gerät auf die Spannungsmessung um. 5.7. Diodentest Drücken Sie mehrmals die FUNC. Taste, um die Messfunktion auszuwählen.

  • Seite 20: Temperaturmessung

    5.9. Temperaturmessung Drücken Sie mehrmals die FUNC. Taste, um die Messfunktion auszuwählen. Schließen Sie den Thermoelementfühler vom Typ K an die Klemmen COM und V an. Schalten Sie bei Bedarf mit der FUNC. Taste zwischen °C und °F um. Verbinden Sie das Thermoelement mit dem Messobjekt und warten Sie, bis sich die Messanzeige stabilisiert.
  • Seite 21 5.11. Live-Test / Phasenprüfer Der Live Test ist eine einpolige Phasenprüffunktion für AC- Wechselspannungen und hilft Ihnen z.B. die Phasenseite in einer Steckdose zu finden. Halten Sie das Messgerät während der Prüfung unbedingt in der Hand. Drücken Sie die FUNC. Taste für ca. 3 Sekunden, um die alternativen Prüfmodi NCV &...

  • Seite 22: Allgemeine Gerätefunktionen

    5.12. NCV-Test / berührungsloser Spannungsprüfer Die NCV Prüfung ist geeignet um an einer isolierten Leitung vorab zu prüfen, ob eine AC-Wechselspannung anliegt, bevor die Isolierung entfernt wird oder Klemmen gelöst werden. Stellen Sie dennoch vor Arbeiten an der Leitung mit der Spannungsmessfunktion sicher, daß keine gefährliche AC oder DC Spannung anliegt.

  • Seite 23: Anzeige Gefährliche Spannung

    6.3. Automatische Stromfunktionswahl Wenn die Messleitung an der mA/A-Klemme eingesteckt wird, schaltet das Gerät automatisch in die Strommessfunktion um. 6.4. Anzeige gefährliche Spannung Liegt am Gerät eine gefährliche Spannung von >36V an, wird ein Blitzsymbol " " angezeigt. Berühren Sie auf keinen Fall nicht-isolierte elektrische Leiter dieser Schaltung um schwere Verletzungen zu vermeiden.
  • Seite 24 Warnung! Bevor Sie versuchen, das Gehäuse zu öffnen, vergewissern Sie sich, dass die Messleitungen von den Messkreisen getrennt worden sind. Schließen Sie das Gehäuse und ziehen Sie die Schrauben vollständig an, bevor Sie das Messgerät verwenden, um die Gefahr eines Stromschlags zu vermeiden. 8.

  • Seite 25: Technische Daten

    9. Technische Daten 9.1. Allgemeine Daten Isolation Klasse 2, doppelt isoliert Überspannungskategorie CAT III 600V Verschmutzungsgrad Max. Höhe über NN 2000m Betriebstemperatur 0~40℃ (32℉~104℉) -10~60 ℃ (14℉~140℉) Lagertemperatur Sicherung F 10A /600V 6x30mm (Fast acting) Messrate 3 Mal/Sek. für digitale Daten. Anzeige 3999 LCD-Anzeige Bereichswahl...
  • Seite 26 1. Frequenzbereich: 40Hz~1kHz RMS. 2. AC-Mindestmessung: 5% des niedrigsten Bereichs; 3. Überlastschutz: 600 V DC oder 600 V ACrms Berührungslose Spannungserkennung Spannung Frequenz Anzeige 50~1000V 50Hz~400Hz 4 Balken/ Alarmleuchte/ Signal LIVE-Test Spannung Frequenz Anzeige 100~600V 50Hz~400Hz Anzeige "H" / Alarmleuchte / Signal Temperaturmessung (Thermoelement Typ K) Bereich Auflösung...
  • Seite 27 Widerstand Funktion Bereich Auflösung Genauigkeit 400.0 0.1 ±(0,5% v.M.+3 dgt.) 4.000k 1 40.00k 10 Widerstand ±(0,5% v.M.+2 dgt.)  400.0k 100 4.000M 1k 40.00M 10k ±(1,5% v.M.+3 dgt.) Überlastungsschutz: 600 V DC oder 600 V AC rms. Diodentest Funktion Bereich Auflösung Genauigkeit Diodentest...
  • Seite 28 Kapazität Funktion Bereich Auflösung Genauigkeit ±(5,0% v.M. +30 dgt.) 4.000nF 40.00nF 10pF 400.0nF 0.1nF Kapazität 4.000 F ±(3,0% v.M. +5 dgt.) 40.00 F 10nF 400.0 F 0.1F 1.000mF Überlastungsschutz: 600 V DC oder 600 V ACrms (nur Auto-Bereich). Erklärung: “X% v.M. + Y dgt.” = X % vom Messwert + Y Digitalstellen SCAN (SMART) Messmodus Bereich Funktion Bereich...
  • Seite 29 Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung oder Teilen daraus, vorbehalten. Reproduktion jeder Art (Fotokopien, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet. Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden.
