Teleserver Memo Pro - Systemhandbuch
6.3.2
Installation der analogen Ports
Verwenden Sie zur Anschaltung der analogen Ports die, den Modulen beiliegenden, Western/Western-An-
schlußkabel. Die Anschlußbelegung der Western-Stecker entnehmen Sie bitte der beiliegenden Anschalt-
anweisung.

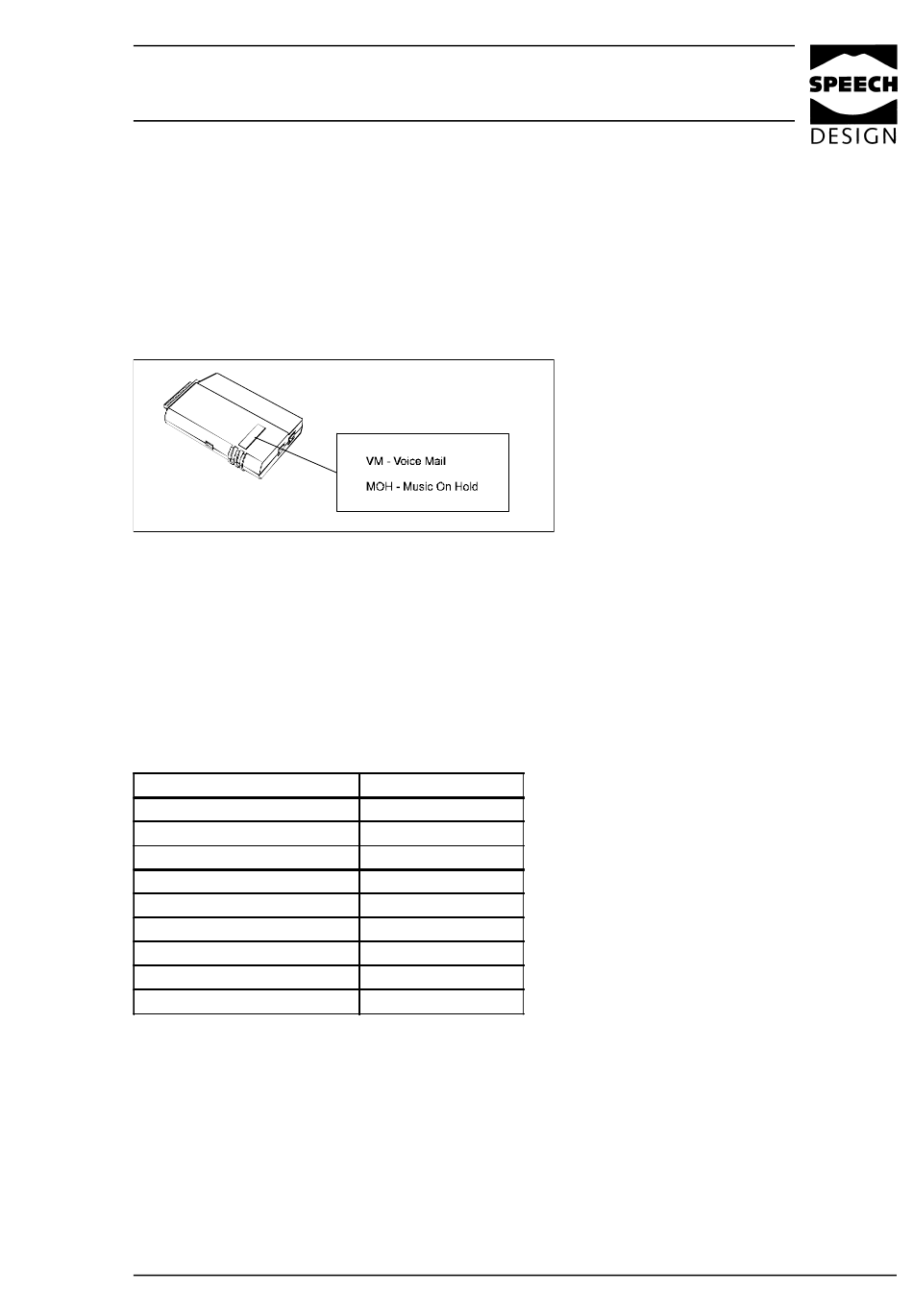

Abb. 10: Beschriftung der Einsteckmodule
6.3.3
Installation der V.24-Schnittstelle (COM 2)
Der Teleserver verfügt über zwei serielle V.24-Schnittstellen (COM 2 und COM 1 auf der Geräterückseite).
Die Anschlußbelegung der 25pol-Anschlüsse entnehmen Sie folgender Tabelle.
Anschluß an COM 2 bzw. COM 1
1
2
3
4
5
6
7
8
...25
Tab. 5: Anschlußbelegung der V.24-Schnittstellen COM 2 und COM 1
Zuordnung der V.24-Schnittstellen im Teleserver:
V.24-Schnittstelle COM 2 —> Voice Mail Anwendung.
V.24-Schnittstelle COM 1 —> Diagnose, Sonderfunktionen.
Der gewünschte COM-Port wird mit einem V.24-Kabel an dem vorgesehenen Port der TK-Anlage ange-
schlossen. Die notwendigen Programmierschritte zur Konfiguration des V.24-Ports der TK-Anlage entneh-
men Sie bitte der beiliegenden Anschaltanweisung.
Funktion
Seite 81
