C
U2
U1
V2
V1
W2
W1
M3

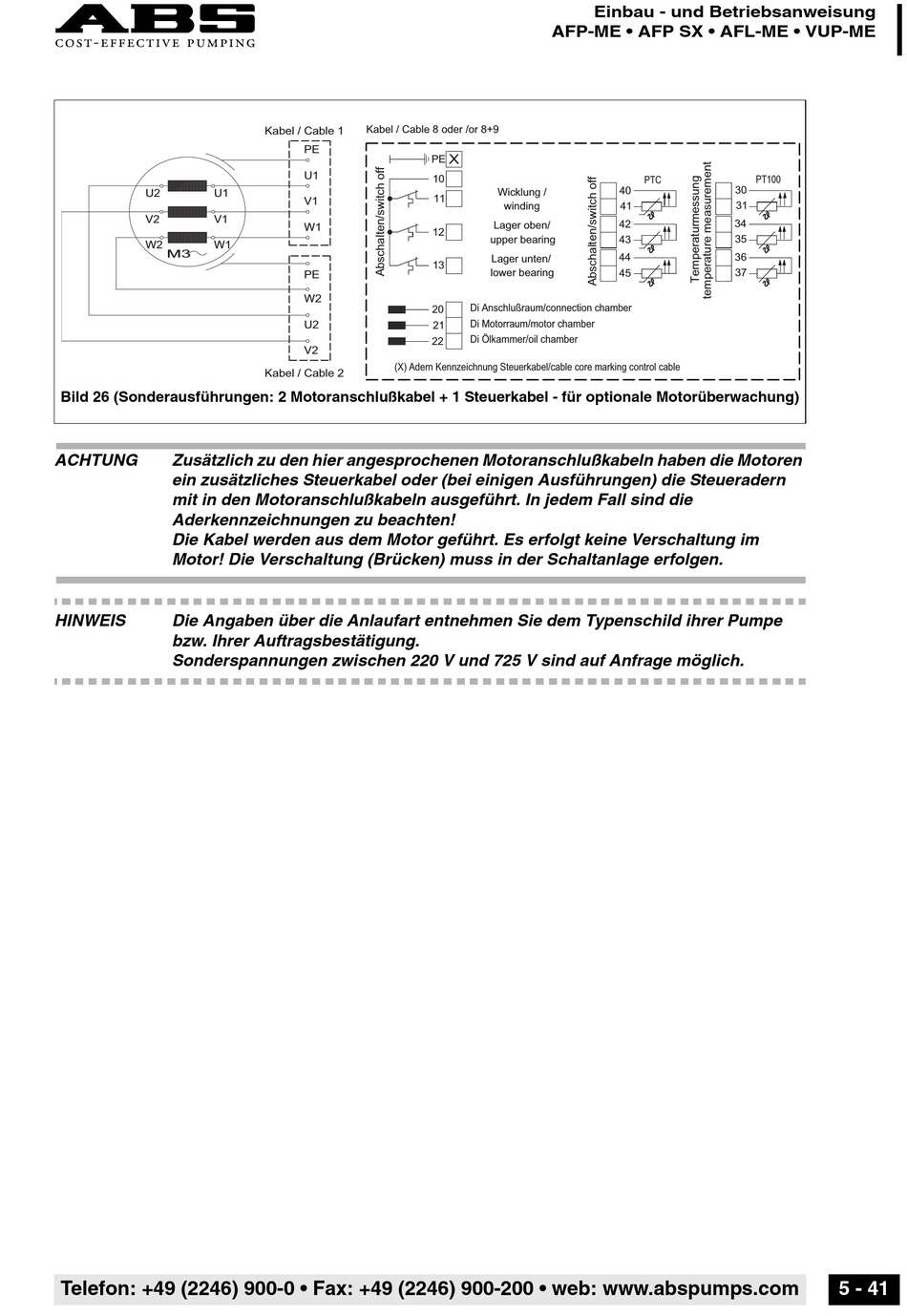

Bild 26 (Sonderausführungen: 2 Motoranschlußkabel + 1 Steuerkabel - für optionale Motorüberwachung)
ACHTUNG
Zusätzlich zu den hier angesprochenen Motoranschlußkabeln haben die Motoren
ein zusätzliches Steuerkabel oder (bei einigen Ausführungen) die Steueradern
mit in den Motoranschlußkabeln ausgeführt. In jedem Fall sind die
Aderkennzeichnungen zu beachten!
Die Kabel werden aus dem Motor geführt. Es erfolgt keine Verschaltung im
Motor! Die Verschaltung (Brücken) muss in der Schaltanlage erfolgen.
HINWEIS
Die Angaben über die Anlaufart entnehmen Sie dem Typenschild ihrer Pumpe
bzw. Ihrer Auftragsbestätigung.
Sonderspannungen zwischen 220 V und 725 V sind auf Anfrage möglich.
Telefon: +49 (2246) 900-0 • Fax: +49 (2246) 900-200 • web: www.abspumps.com
Kabel / Cable 8 oder /or 8+9
Kabel / Cable 1
PE
PE
U1
10
11
V1
W1
12
13
PE
W2
20
U2
21
22
V2
(X) Adern Kennzeichnung Steuerkabel/cable core marking control cable
Kabel / Cable 2
Einbau - und Betriebsanweisung
AFP-ME • AFP SX • AFL-ME • VUP-ME
X
40
Wicklung /
winding
42
Lager oben/
upper bearing
43
44
Lager unten/
lower bearing
45
Di Anschlußraum/connection chamber
Di Motorraum/motor chamber
Di Ölkammer/oil chamber
PTC
PT100
30
31
41
q q
q q
34
35
q q
q q
36
37
q q
q q
5 - 41
