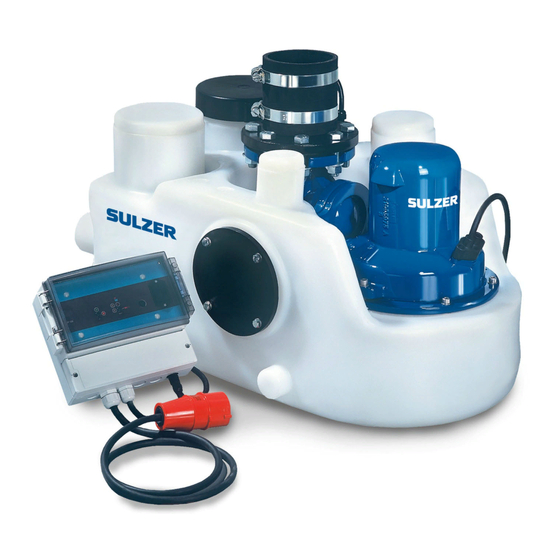

ABS Hebeanlage Sanimat 1002 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. ABS Anleitungen
  4. Pumpen
  5. Hebeanlage Sanimat 1002
  6. Betriebsanleitung

ABS Hebeanlage Sanimat 1002 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

ABS Hebeanlage Sanimat
ABS Hebeanlage Piranhamat
DE
Einbau- und Betriebsanleitung
www.absgroup.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABS Hebeanlage Sanimat 1002

Inhaltszusammenfassung für ABS Hebeanlage Sanimat 1002

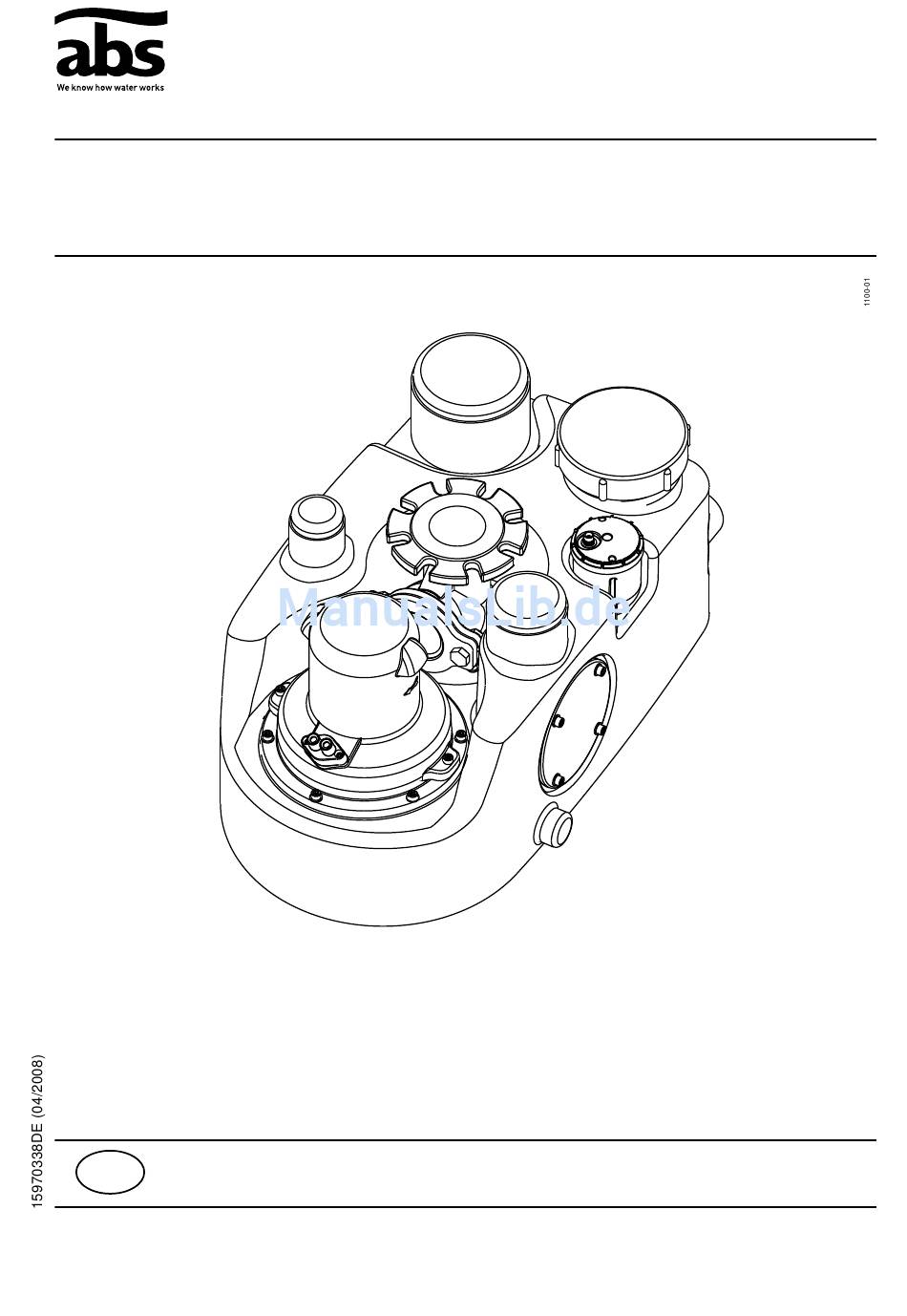

  • Seite 1 ABS Hebeanlage Sanimat ABS Hebeanlage Piranhamat Einbau- und Betriebsanleitung www.absgroup.com...

  • Seite 2: Inhaltsverzeichnis

    Anmerkungen zur Wartung von Hebeanlagen nach EN 12056............18 Allgemeine Wartungshinweise ......................18 Nachfüllen und Wechseln des Öls ......................18 Reinigung des Staurohrs der Niveausteuerung ..................18 Konformitätserklärung ............................19 ABS behält sich das Recht vor, Änderungen aufgrund der technischen Entwicklung durchzuführen...

  • Seite 3: Allgemeines

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat Allgemeines 1.1 Anwendungsbereiche Diese Hebeanlagen dürfen nicht für das Sammeln und Pumpen von entflammbaren oder explosiven Flüssigkeiten verwendet werden. Abwasser, das Fett, Benzin oder Öl enthält, sollte nur über eine Abscheideeinrichtung in die Hebeanlage gelangen. Die überflutungssicheren Fäkalien-Hebeanlagen der Serien Sanimat 1000, 1002, 2002 sowie Piranhamat 701 und 1002 wurden für das Pumpen von Abwasser unterhalb der Rückstauebene gemäß EN 12056 entwickelt.

  • Seite 4: Aufbau Der Fäkalien-Hebeanlage Sanimat 1000 Mit Rückschlagklappe

    Verschlussstutzen (Durchm. 40 mm) für Einsetzen des Staurohres bei Anschluss der Handmembranpumpe Niveausteuerung durch Staurohr im Behälter Entlüftungsstutzen (DN 70) für Anschluss der Entlüftungsleitung durch eine elastische Rohrverbindung ABS Abwasssertauchmotorpumpe Drehstrom 400 V, Wechselstrom mit 230 V Steuereinheit Kabel als Verbindung zwischen Staurohr und Steueranlage Motoranschlusskabel, 4 G 1 für Drehstrom- und Wechselstromausführungen, Kabellänge vom Behälter...

  • Seite 5: Aufbau Der Fäkalien-Hebeanlage Sanimat 1002 / Piranhamat 1002

    Motoranschlusskabel, 4 G 1,5 bei Drehstrom und 7 G 1,5 bei Wechselstromausführungen, Kabellänge vom Behälter zum Steuergerät 4 m, bei Einzelgerät zusätzliches Kabel von 1,5 m vom Steuergerät zum Stecker. ABS Abwasssertauchmotorpumpe Drehstrom 400 V, Wechselstrom mit 230 V Handmembranpumpe zur Leerung des Sammelbehälters bei Stromausfall oder bei notwendigen Reparaturarbeiten Niveausteuerung durch Staurohr im Behälter...

  • Seite 6: Aufbau Der Hebeanlage Piranhamat 701

    Abb. 5 Aufbau der Hebeanlage Piranhamat 701 Druckleitungsanschluss G1¼“. Absperrschieber, erforderlich in der Druckleitung gemäß EN 12056. ABS Abwasssertauchmotorpumpe Drehstrom 400 V, Wechselstrom mit 230 V. Kugelrückflussverhinderer Sammelbehälter aus synthetischem Material, geruchsdicht und korrosionsbeständig. Entlüftungsstutzen (DN 70) für Anschluss der Entlüftungsleitung durch eine elastische Rohrverbindung.

  • Seite 7: Aufbau Der Hebeanlage Sanimat 2002

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat 1.7 Aufbau der Hebeanlage Sanimat 2002 Abb. 6 Aufbau der Hebeanlage Sanimat 2002 Druckleitungsanschluss mit DIN-Flansch DN 80 und 4” elastischer Rohrverbindung, serienmäßig Absperrschieber, erforderlich in der Druckleitung gemäß EN 12056 Sammelbehälter aus synthetischem Material, geruchsdicht und korrosionsbeständig Zwischenstück mit DIN-Flansch DN 80...

  • Seite 8: Beschreibung

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat 1.8 Beschreibung Die überflutungssicheren Hebeanlagen der Bauserien Sanimat 1000, 1002, 2002 sowie Piranhamat 701 und 1002 bestehen aus einem gas- und geruchsdichten Synthetik-Sammelbehälter gemäß EN 12050-1, einer Abwassertauchmotorpumpe (bei Sanimat 1002, 2002 und Piranhamat 1002 = 2 Tauchmotorpumpen) sowie einer Steueranlage mit Niveausteuerung. Der Sammelbehälter ist serienmäßig mit einer Reihe von abgesperrten Zulaufstutzen ausgerüstet. Diese Stutzen befinden sich auf unterschiedlichen Höhen, verfügen...

  • Seite 9: Transport

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat Transport Das Aggregat beim Transport nicht werfen oder fallen lassen. Das Aggregat sollte nie am Netzkabel hoch- oder runtergezogen werden. Jeder Flaschenzug muss für das Gewicht des Aggregates entsprechend ausgelegt sein. Alle geltenden Sicherheitsvorschriften sowie die allgemein anerkannten Regeln der Technik sind zu beachten.

  • Seite 10: Anforderungen An Den Aufstellort

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat 4.1 Anforderungen an den Aufstellort Die Räumlichkeiten, in denen Hebeanlagen aufgebaut sind, müssen eine entsprechende Größe aufweisen, so dass neben und über allen Steuerelementen oder Einheiten, an denen Wartungsarbeiten erforderlich sein können, ein Arbeitsbereich von mindestens 60 cm Breite oder Höhe vorhanden sein muss.

  • Seite 11: Öffnen Der Behälterzulaufstutzen

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat 4.3 Öffnen der Behälterzulaufstutzen Nur offene Zulaufstutzen dürfen benutzt werden. Nur so viel absägen, dass möglichst viel für den Steckanschluss übrig bleibt. Scharfe Kanten innen und außen abfeilen. Abb. 12 Öffnen der Anschlüsse am Sammelbehälter 4.4...

  • Seite 12: Vorbereitung Der Zu- Und Abläufe

    Bei Auslieferung sind alle Stutzen verschlossen und müssen vor Benutzung geöffnet werden. Dies geschieht durch Absägen von ca. 10 mm an beiden Enden der zu verwendenden Stutzen. Die Rohrleitungen zulauf- und druckseitig müssen spannungsfrei verlegt sein. Das Gewicht der Rohrleitungen (einschl. des Wassers darin!) muss bauseits entsprechend abgefangen werden (auch bei Kunststoffleitungen).

  • Seite 13: Installation Der Steueranlage

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat 4.7 Installation der Steueranlage ACHTUNG Die Steueranlage sollte oberhalb des möglichen Hochwasserspiegels in einem gut belüfteten Raum und an einer leicht erreichbaren Stelle eingebaut werden. Schutzklasse der Steueranlage IP 54. Die Steueranlage sollte an allen Befestigungspunkten gesichert sein. Die Befestigungsbohrungen sind nach Abschrauben der unteren Gehäuseabdeckung zugänglich. ACHTUNG Bohren Sie nicht durch das Gehäuse der Steueranlage selbst. HINWEIS Der Einbauort für die Steueranlage sollte so gewählt werden, dass die Steuerleitung stetig zur Steueranlage aufsteigt. Die Steuerleitung darf nicht geknickt werden. HINWEIS Es gibt eine Reihe von verschiedenen Schaltkastenmodellen. Überprüfen Sie bitte den elektrischen Schaltplan/Bedienungsanleitung im Schaltkasten. 4.8 Elektrischer Anschluss Vor der Inbetriebnahme muss durch einen Fachmann geprüft werden, ob eine der notwendigen...

  • Seite 14: Schaltplan

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat 4.9 Schaltplan Abb. 14 Drehstrom Abb. 15 Wechselstrom Abb. 16 Wechselstrom mit Temperaturbegrenzer Legende U1, V1, W1 Spannungsführend Braun Erdung F1/FO Thermofühler Gr/Gel Grün/Gelb Lauf Schwarz Start Blau Neutral (üblich) 4.10 Überprüfung der Drehrichtung Die Sicherheitshinweise der vorangegangenen Abschnitte müssen beachten werden! Bei Drehstrompumpen muss vor der ersten Inbetriebnahme und auch an jedem neuen Einsatzort von einer Person mit entsprechender Fachkenntnis die Drehrichtung überprüft werden.

  • Seite 15: Installation Des Zubehörs

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat 4.11 Installation des Zubehörs 4.11.1 Installation des Absperrschiebers und der Flanschtülle Abb. 17 Installation des Absperrschiebers und der Flanschtülle Absperrschieber DN 80 (7) mit Flachdichtung (8) auf den Druckstutzen DN 80 setzen und mit Sechskantschrauben und Muttern befestigen. Flanschtülle (5) mit Flachdichtung (6) auf dem Absperrschieber anbringen und mit Sechskantschrauben und Muttern befestigen.

  • Seite 16: Installation Der Handmembranpumpe (Wandmontage)

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat 4.11.2 Installation der Handmembranpumpe (Wandmontage) Abb. 18 Installation der Handmembranpumpe ACHTUNG Die Druckleitung (1) der Handmembranpumpe ist getrennt und ebenso wie die Druckleitung der ABS Abwasser-Tauchmotorpumpe mit der Sohle der Rückstauschleife über die Abwasserrückstauebene zu führen. (siehe auch Installationsbeispiel Abb. 7). Die Druckleitungen sind bis hinter die Rückstauschleife getrennt zu führen. Befestigungsort der Handmembranpumpe so festlegen, dass diese mit ausreichendem Bedienungsraum gut zugänglich ist, mit Dübel (3) und Schrauben (4) befestigen.

  • Seite 17: Inbetriebnahme

    Einbau- und Betriebsanleitung ABS Hebeanlage Sanimat/ ABS Hebeanlage Piranhamat Inbetriebnahme Die Sicherheitshinweise der vorangegangenen Abschnitte müssen beachten werden! Vor der Inbetriebnahme ist das Aggregat zu überprüfen und eine Funktionsprüfung durchzuführen. Folgendes ist besonders zu beachten: Wurde der Elektroanschluss gemäß den geltenden Bestimmungen durchgeführt? Stimmt - auch beim Betrieb mit Notstromgenerator - die Drehrichtung? Wurde die Steuerleitung (Kunststoffschlauch) stetig steigend verlegt? War der Sammelbehälter überflutungssicher?

  • Seite 18: Anmerkungen Zur Wartung Von Hebeanlagen Nach En 12056

    Einfamilienhaus - einmal jährlich. Darüber hinaus empfehlen wir, einen Wartungsvertrag mit einer Fachfirma abzuschließen. 6.2 Allgemeine Wartungshinweise ABS-Hebeanlagen sind zuverlässige Qualitätserzeugnisse, die einer gründlichen Endkontrolle unterzogen werden. Dauergeschmierte Kugellager in Verbindung mit Überwachungseinrichtungen sorgen für maximale Zuverlässigkeit der Tauchmotorpumpe, wenn sie entsprechend der Betriebsanweisung angeschlossen und eingesetzt wird. Sollte dennoch eine Störung auftreten, sollte keinesfalls auf eigene Faust die Instandsetzung versucht, sondern der ABS-Kundendienst verständigt werden.

  • Seite 19: Konformitätserklärung

    Izjava o skladnosti Dichiarazione di conformità Deklaracja zgodnosci Vyhlásenie o zhode ABS Production Wexford Ltd, Clonard Road, Wexford, IRELAND GB: Declare under our sole responsibility that the products DK: Erklærer på eget ansvar, at følgende produkter DE: Erklärt eigenverantwortlich, daß die Produkte Vakuutamme yksinomaan omalla vastuullamme, että seuraavat tuotteet FR: Déclarons sous notre seule responsabilité...
  • Seite 20 ABS Production Wexford Ltd., Clonard Road, Wexford, Ireland Tel. +353 53 91 63 200 Fax +353 53 91 42335. www.absgroup.com...

  • Seite 21: Abs Steuerung Cp

    ABS Steuerung CP Einbau- und Betriebsanweisung www.absgroup.com...
  • Seite 22 Netzausfallschutz ............................ 9 Einrichtung der Steuerung ........................9 Elektrischer Anschluss ..........................9 Einbau der Steuerung ..........................9 Inbetriebnahme ............................. 9 Wartung ..............................9 Anhang ..............................10 Schaltpläne ............................10 ABS behält sich das Recht vor, Änderungen aufgrund der technischen Entwicklung durchzuführen...

  • Seite 23: Steuereinheit

    Einbau- und Betriebsanweisung ABS Steuerung CP Allgemeines Steuerungen zur Verwendung mit pneumatischer Füllstandsmessung. Steuereinheit Teile-Nr. Beschreibung Nennspannung Maße in mm 15207080 CP 151 230/1/50 15207070 CP 153 400/3/50 15207060 CP 253 400/3/50 15207062 CP 254 400/3/50 Sicherheit Die allgemeinen und die speziellen Sicherheitshinweise werden im Einzelnen im Heft Sicherheitshinweise erläutert.
  • Seite 24 Einbau- und Betriebsanweisung ABS Steuerung CP Abb. 2 Bedienelemente der CP 151 Betriebsleuchte (grün) Allgemeiner Alarm Anzeige Taster Hand (Automatic) Akustischer Alarmgeber Störleuchte (rot) Netzausfallschutzfach (Batteriefach) 180mm Einlauf Anzeige 220mm Einlauf Anzeige Hochwasser Alarm Taster Alarm Quittierung Fehlermeldung Schüssel Hochwasser Alarm...
  • Seite 25 Einbau- und Betriebsanweisung ABS Steuerung CP Abb. 4 Bedienelemente der CP 153 Betriebsleuchte (grün) Taster Alarm Quittierung Taster Hand (Automatic) Allgemeiner Alarm Anzeige Störleuchte (rot) Nur für Werkseinstellung 180mm Einlauf Anzeige Akustischer Alarmgeber 220mm Einlauf Anzeige Netzausfallschutzfach (Batteriefach) Hochwasser Alarm Phasen Fehler Fehlermeldung Schüssel...
  • Seite 26 Einbau- und Betriebsanweisung ABS Steuerung CP Abb. 6 Bedienelemente der CP 253 Betriebsleuchte (grün) Hochwasser Alarm Phasen Fehler Taster Hand (Automatic) Störleuchte (rot) Taster Alarm Quittierung Motor Aus Allgemeiner Alarm Anzeige 180mm Einlauf Anzeige Nur für Werkseinstellung Akustischer Alarmgeber 220mm Einlauf Anzeige...
  • Seite 27 Einbau- und Betriebsanweisung ABS Steuerung CP Abb. 8 Bedienelemente der CP 254 Betriebsleuchte (grün) Phasen Fehler Taster Hand (Automatic) Taster Alarm Quittierung Störleuchte (rot) Allgemeiner Alarm Anzeige Motor Aus Nur für Werkseinstellung 180mm Einlauf Anzeige Akustischer Alarmgeber Netzausfallschutzfach (Batteriefach) 220mm Einlauf Anzeige Hochwasser Alarm Fehlermeldung Schüssel...
  • Seite 28 Der Alarm-Reset-Knopf wird verwendet, um die Steuerung zurückzusetzen, wenn eine Störung angezeigt wurde. Wenn die Störung weiterhin besteht, wird die Sammelalarmanzeige von Blinken auf permanentes Leuchten umschalten. Wenn das geschieht, wenden Sie sich an Ihren ABS-Kundendienst vor Ort. 4.1.9 Sammelalarmanzeige Die Sammelalarmanzeige blinkt (rot), wenn ein neuer Alarm auftritt.

  • Seite 29: Einrichtung Der Steuerung

    Einbau- und Betriebsanweisung ABS Steuerung CP Explosionsgefahr besteht bei falsch eingesetzter Batterie. Einrichtung der Steuerung Elektrischer Anschluss Steuerung vor dem Öffnen von der Stromversorgung trennen. Bevor Sie das Aggregat starten, sollte ein Fachmann prüfen, ob alle notwendigen elektrischen Schutzgeräte vorhanden sind. Erdung, Null-Linie, Fehlerstromschutzschaltung usw. müssen den Vorschriften Ihrer örtlichen Energiebehörde entsprechen und von einem Fachmann auf einwandfreie Funktion überprüft werden.

  • Seite 30: Anhang

    Einbau- und Betriebsanweisung ABS Steuerung CP Regeln der Technik zu beachten. HINWEIS Die hier angegebenen Wartungshinweise sind keine Anleitung für Reparaturen durch Laien, da hierfür spezielle Fachkenntnisse erforderlich sind. HINWEIS Ein Wartungsvertrag mit unserem Werkskundendienst sichert Ihnen in jedem Fall den besten technischen Service.
  • Seite 31 ABS Production Wexford Ltd., Clonard Road, Wexford, Ireland Tel. +353 53 91 63 200 Fax +353 53 91 42335. www.absgroup.com...
  • Seite 32 FR - Instructions d’installation NO - Viktig installasjonsinstruksjon FI - Tärkeitä asennusohjeita SE - Viktiga installationsinstruktioner | ABS Production Wexford Ltd | Clonard Road | Wexford | Ireland | | Tel. +353 53 91 63200 | Fax.+353 53 91 42335 | www.absgroup.com |...
  • Seite 33 | ABS Production Wexford Ltd | Clonard Road | Wexford | Ireland | | Tel. +353 53 91 63200 | Fax.+353 53 91 42335 | www.absgroup.com |...
  • Seite 34 à l’air libre de la volute b. Cámara de aceite b. la chambre à huile | ABS Production Wexford Ltd | Clonard Road | Wexford | Ireland | | Tel. +353 53 91 63200 | Fax.+353 53 91 42335 | www.absgroup.com |...

Diese Anleitung auch für:

Hebeanlage sanimat 1000Hebeanlage piranhamat 1002Hebeanlage sanimat 2002Hebeanlage piranhamat 701
