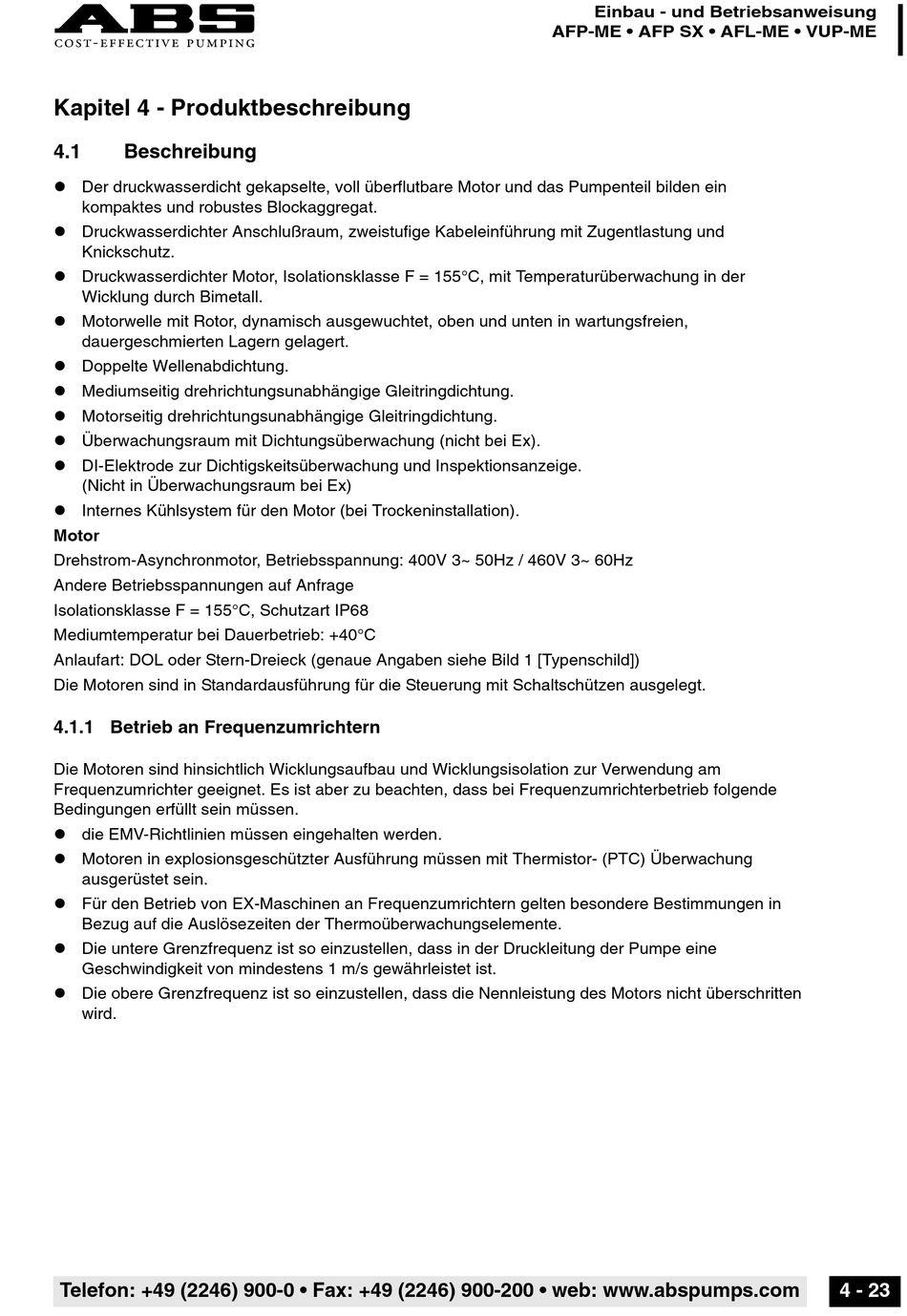

Kapitel 4 - Produktbeschreibung
4.1
Beschreibung
Der druckwasserdicht gekapselte, voll überflutbare Motor und das Pumpenteil bilden ein
kompaktes und robustes Blockaggregat.
Druckwasserdichter Anschlußraum, zweistufige Kabeleinführung mit Zugentlastung und
Knickschutz.
Druckwasserdichter Motor, Isolationsklasse F = 155°C, mit Temperaturüberwachung in der
Wicklung durch Bimetall.
Motorwelle mit Rotor, dynamisch ausgewuchtet, oben und unten in wartungsfreien,
dauergeschmierten Lagern gelagert.
Doppelte Wellenabdichtung.
Mediumseitig drehrichtungsunabhängige Gleitringdichtung.
Motorseitig drehrichtungsunabhängige Gleitringdichtung.
Überwachungsraum mit Dichtungsüberwachung (nicht bei Ex).
DI-Elektrode zur Dichtigskeitsüberwachung und Inspektionsanzeige.
(Nicht in Überwachungsraum bei Ex)
Internes Kühlsystem für den Motor (bei Trockeninstallation).
Motor
Drehstrom-Asynchronmotor, Betriebsspannung: 400V 3~ 50Hz / 460V 3~ 60Hz
Andere Betriebsspannungen auf Anfrage
Isolationsklasse F = 155°C, Schutzart IP68
Mediumtemperatur bei Dauerbetrieb: +40°C
Anlaufart: DOL oder Stern-Dreieck (genaue Angaben siehe Bild 1 [Typenschild])
Die Motoren sind in Standardausführung für die Steuerung mit Schaltschützen ausgelegt.
4.1.1 Betrieb an Frequenzumrichtern
Die Motoren sind hinsichtlich Wicklungsaufbau und Wicklungsisolation zur Verwendung am
Frequenzumrichter geeignet. Es ist aber zu beachten, dass bei Frequenzumrichterbetrieb folgende
Bedingungen erfüllt sein müssen.
die EMV-Richtlinien müssen eingehalten werden.
Motoren in explosionsgeschützter Ausführung müssen mit Thermistor- (PTC) Überwachung
ausgerüstet sein.
Für den Betrieb von EX-Maschinen an Frequenzumrichtern gelten besondere Bestimmungen in
Bezug auf die Auslösezeiten der Thermoüberwachungselemente.
Die untere Grenzfrequenz ist so einzustellen, dass in der Druckleitung der Pumpe eine
Geschwindigkeit von mindestens 1 m/s gewährleistet ist.
Die obere Grenzfrequenz ist so einzustellen, dass die Nennleistung des Motors nicht überschritten
wird.
