- Seite 1 SANIMAX R202 SANIMAX R202/C SANIMAX MF054-324-1 Einbau- und Betriebsanweisung Technische Änderungen im Sinne der technischen Weiterentwicklung vorbehalten (4) 15970278 DE 05/02...
-
Seite 2: Inhaltsverzeichnis
® ® SANIMAX R202 u./C & SANIMAX MF 054-324-1 Inhaltsverzeichnis Allgemeines ......................10 Verwendungszweck ....................10 Typenschild .......................10 1.2.1 Technische Daten .....................11 1.2.2 Baumaße........................11 Kommentar zu gesetzlichen Vorschriften für die Anwendung von Hebeanlagen ......................12 Aufbau der Hebeanlage ....................12 Zubehör........................12 Sicherheit.........................13 Transport .........................14 Beschreibung ......................14 Aufstellung . -
Seite 3: Allgemeines
R202 u./C & SANIMAX MF 054-324-1 Allgemeines Verwendungszweck Der SANIMAX mit ABS Tauchmotorpumpe dient zur Gebäudeentwässerung unterhalb der Rückstauebene bei fäkalienfreiem Abwasser nach EN 12056/DIN 1986 -100. Der SANIMAX kann als platzsparende Schmutzwasser-Hebeanlage überall unter bzw. neben den Schmutzwasserquellen bodengleich aufgestellt werden. -
Seite 4: Technische Daten
® ® SANIMAX R202 u./C & SANIMAX MF 054-324-1 1.2.1 Technische Daten Druck- Motor- Leistung* Drehzahl Betriebs- Nennstrom Kabel** Gewicht Technische Daten anschluß bei 50Hz spannung Länge Innengewinde ® SANIMAX R202 G 1¼" 0,49 0,16 2900 2,11 ® SANIMAX R202/C G 1¼"... -
Seite 5: Kommentar Zu Gesetzlichen Vorschriften Für Die Anwendung Von Hebeanlagen
® ® SANIMAX R202 u./C & SANIMAX MF 054-324-1 1.3 Kommentar zu den gesetzlichen Vorschriften für die Anwendung von Hebeanlagen bei fäkalienfreiem Abwasser. Automatisch arbeitende Hebeanlage sind vorgeschrieben, wenn: der Ruhewasserspiegel im Geruchverschluß des Abwasserspenders unter der Rückstauebene liegt. Ablaufstellen für Niederschlagswasser, bei denen die Oberkante des Einlaufrostes unterhalb der Rückstauebene liegen. -
Seite 6: Sicherheit
® ® SANIMAX R202 u./C & SANIMAX MF 054-324-1 und Montagearbeiten von 2. Sicherheit Personalqualifikation autorisiertem und qualifiziertem (in Anlehnung an VDMA- Das Personal für Wartung, Fachpersonal ausgeführt werden, Einheitsblatt 24292) lnspektion und Montage muß die das sich durch eingehendes entsprechende Qualifikation für Studium der Betriebsanweisung Diese Betriebsanweisung enthält... -
Seite 7: Transport

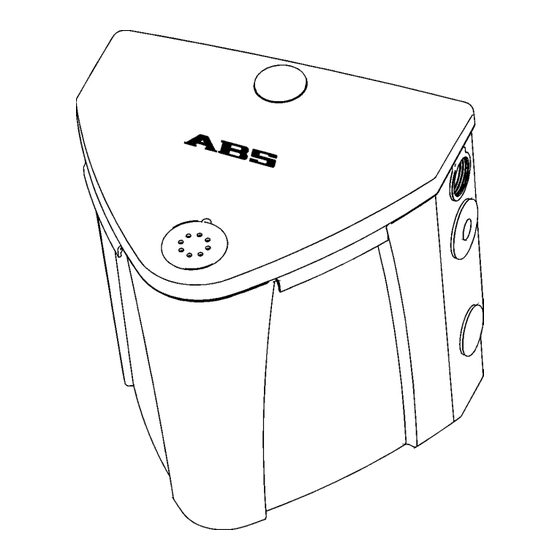

Montagefertige Installationseinheit mit platzsparendem, standsicherm, dreieckig geformten, und damit ausreichend Freiraum bei Verwendung unter einem Waschbecken bietendem Sammelbehälter aus Synthetik. ABS SANIMAX R202 u./C mit Schmutzwasserpumpe ROBUSTA™ 202 W/TS u,C 7 montagefertig vorbereitete und variable Anschlüsse für Zulaufleitungen und Kabel sowie Druckanschluß für PVC-Rohr. -
Seite 8: Druckleitung
® ® SANIMAX R202 u./C & SANIMAX MF 054-324-1 Druckleitung Die Druckleitung d 40 ist entsprechend Installationsbeispiel mit einer Rückstauschleife (180° Bogen) über die Rückstauebene und dann mit Gefälle in die Sammelleitung bzw. in den Kanal zu führen. (Vorschrift: EN 12056 u. DIN 1986/100). Die Druckleitung ist frostfrei zu verlegen. -
Seite 9: Elektrischer Anschluß
® ® SANIMAX R202 u./C & SANIMAX MF 054-324-1 Elektrischer Anschluß Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, daß eine der notwendigen elektrischen Schutzmaßnahmen vorhanden ist. Erdung, Nulldung, Fehlerstromschutzschaltung etc. müssen den Vorschriften des örtlichen Energie- Versorgungsunternehmen (EVU) entsprechen und laut Prüfung der Elektrofachkraft einwandfrei funktionieren. -
Seite 10: Wartung
Die hier gegebene Wartungshinweise sind keine Anleitung für ACHTUNG Eigenreparaturen, da hierfür spezielle Fachkenntnisse erforderlich sind. Die ABS Pumpen GmbH Gewährleistet im Rahmen der Liefervereinbarungen nur dann, wenn Reparaturen durch eine autorisierte ABS-Vertretung ausgeführt und nachweislich nur original ABS-Ersatzteile wendet wurden. - Seite 11 (0 69) 42 43 60 70567 Stuttgart, Plieninger Str. 53 (07 11) 6 78 03 70 80999 München, Untere Mühlstr. 20 (0 89) 8 12 60 51 sowie zahlreiche ABS- Vertragswerkstätten. ABS Pumpen GmbH • D-53797 Lohmar • Tel. Int.+49.2246.13-0 • Telefax+49.2246.13-200 www.abspumps.com Info@abspumps.com...
