Kapitel 5 - Einstellung und Aufbau
5.2
Installationsbeispiele
4
Legende [Bild 16]
1
Entlüftung
2
Armaturenschacht
3
Absperrschieber
4
Ablaufleitung
5
Rückschlagklappe
6
Schiebe-Ausbaustück
7
Kabelschutzrohr
8
Halter für Schwimmschalter
9
Sammelschacht
HINWEIS
5 - 30
ABS Pump Center GmbH • Scheiderhöher Str. 30-38 • D - 53797 Lohmar
2
3
5
6
11
14
17
16

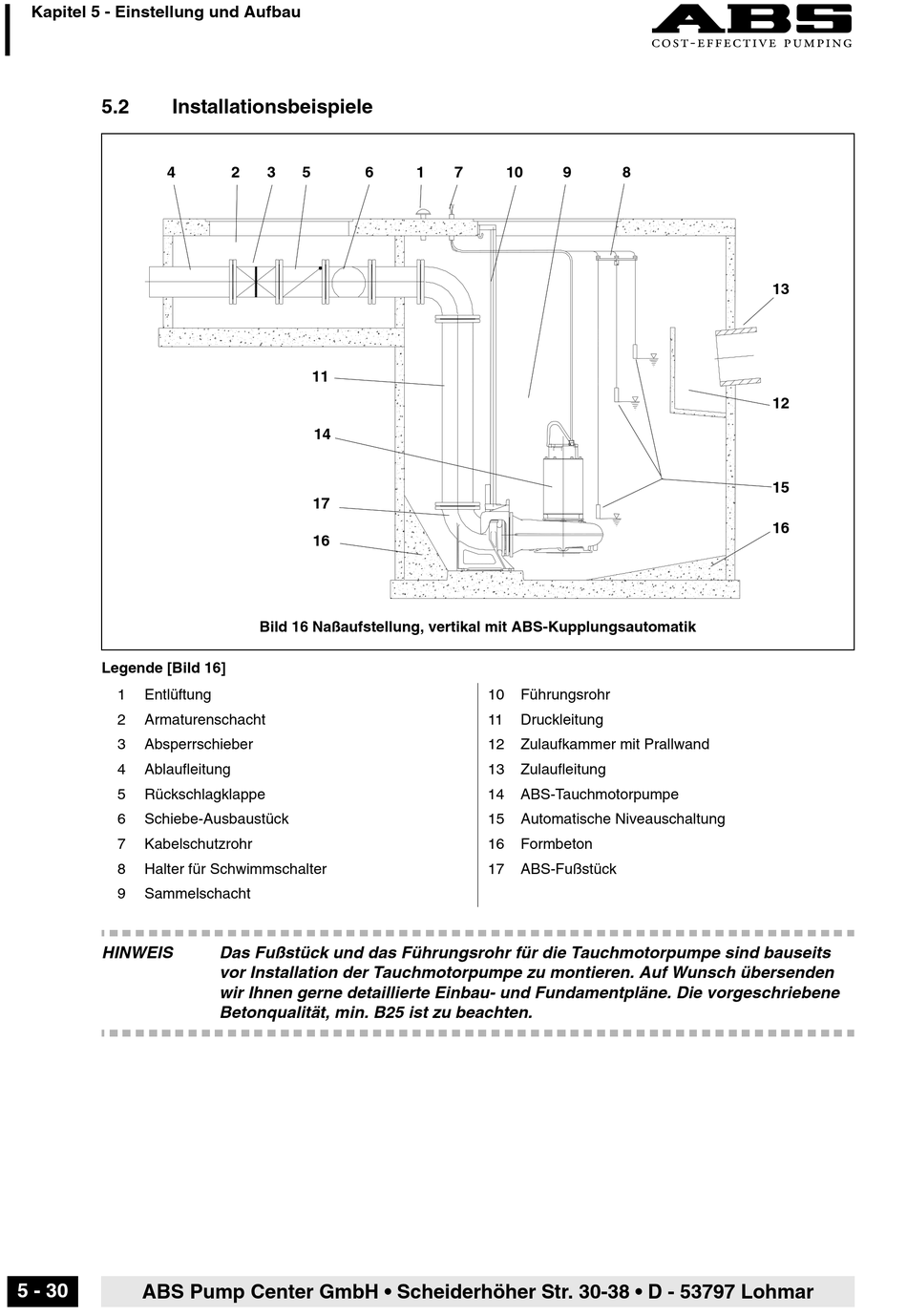

Bild 16 Naßaufstellung, vertikal mit ABS-Kupplungsautomatik
Das Fußstück und das Führungsrohr für die Tauchmotorpumpe sind bauseits
vor Installation der Tauchmotorpumpe zu montieren. Auf Wunsch übersenden
wir Ihnen gerne detaillierte Einbau- und Fundamentpläne. Die vorgeschriebene
Betonqualität, min. B25 ist zu beachten.
1
7
10
9
10
Führungsrohr
11
Druckleitung
12
Zulaufkammer mit Prallwand
13
Zulaufleitung
14
ABS-Tauchmotorpumpe
15
Automatische Niveauschaltung
16
Formbeton
17
ABS-Fußstück
C
8
13
12
15
16
