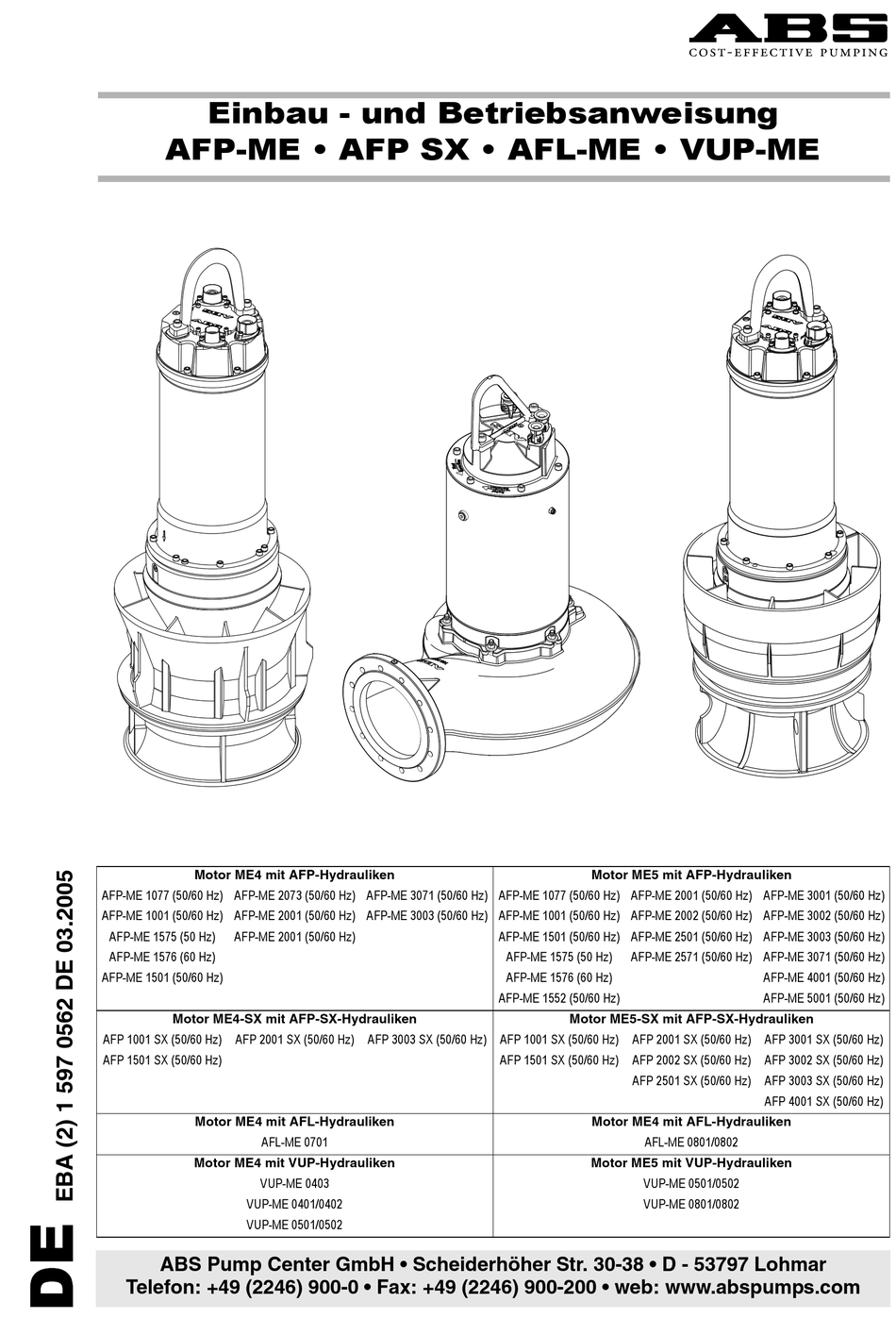

Einbau - und Betriebsanweisung
AFP-ME • AFP SX • AFL-ME • VUP-ME
Motor ME4 mit AFP-Hydrauliken
AFP-ME 1077 (50/60 Hz) AFP-ME 2073 (50/60 Hz) AFP-ME 3071 (50/60 Hz) AFP-ME 1077 (50/60 Hz) AFP-ME 2001 (50/60 Hz) AFP-ME 3001 (50/60 Hz)
AFP-ME 1001 (50/60 Hz) AFP-ME 2001 (50/60 Hz) AFP-ME 3003 (50/60 Hz) AFP-ME 1001 (50/60 Hz) AFP-ME 2002 (50/60 Hz) AFP-ME 3002 (50/60 Hz)
AFP-ME 1575 (50 Hz)
AFP-ME 2001 (50/60 Hz)
AFP-ME 1576 (60 Hz)
AFP-ME 1501 (50/60 Hz)
Motor ME4-SX mit AFP-SX-Hydrauliken
AFP 1001 SX (50/60 Hz) AFP 2001 SX (50/60 Hz) AFP 3003 SX (50/60 Hz) AFP 1001 SX (50/60 Hz) AFP 2001 SX (50/60 Hz) AFP 3001 SX (50/60 Hz)
AFP 1501 SX (50/60 Hz)
Motor ME4 mit AFL-Hydrauliken
AFL-ME 0701
Motor ME4 mit VUP-Hydrauliken
VUP-ME 0403
VUP-ME 0401/0402
VUP-ME 0501/0502
ABS Pump Center GmbH • Scheiderhöher Str. 30-38 • D - 53797 Lohmar
Telefon: +49 (2246) 900-0 • Fax: +49 (2246) 900-200 • web: www.abspumps.com
Motor ME5 mit AFP-Hydrauliken
AFP-ME 1501 (50/60 Hz) AFP-ME 2501 (50/60 Hz) AFP-ME 3003 (50/60 Hz)
AFP-ME 1575 (50 Hz)
AFP-ME 2571 (50/60 Hz) AFP-ME 3071 (50/60 Hz)
AFP-ME 1576 (60 Hz)
AFP-ME 1552 (50/60 Hz)
Motor ME5-SX mit AFP-SX-Hydrauliken
AFP 1501 SX (50/60 Hz) AFP 2002 SX (50/60 Hz) AFP 3002 SX (50/60 Hz)
AFP 2501 SX (50/60 Hz) AFP 3003 SX (50/60 Hz)
Motor ME4 mit AFL-Hydrauliken
AFL-ME 0801/0802
Motor ME5 mit VUP-Hydrauliken
VUP-ME 0501/0502
VUP-ME 0801/0802
C
AFP-ME 4001 (50/60 Hz)
AFP-ME 5001 (50/60 Hz)
AFP 4001 SX (50/60 Hz)
