Betriebsanleitung Sicherheitssystem CES-A-AEA-02B/CES-A-AEA-04B
Zulassungen
Hinweis
Hinweis

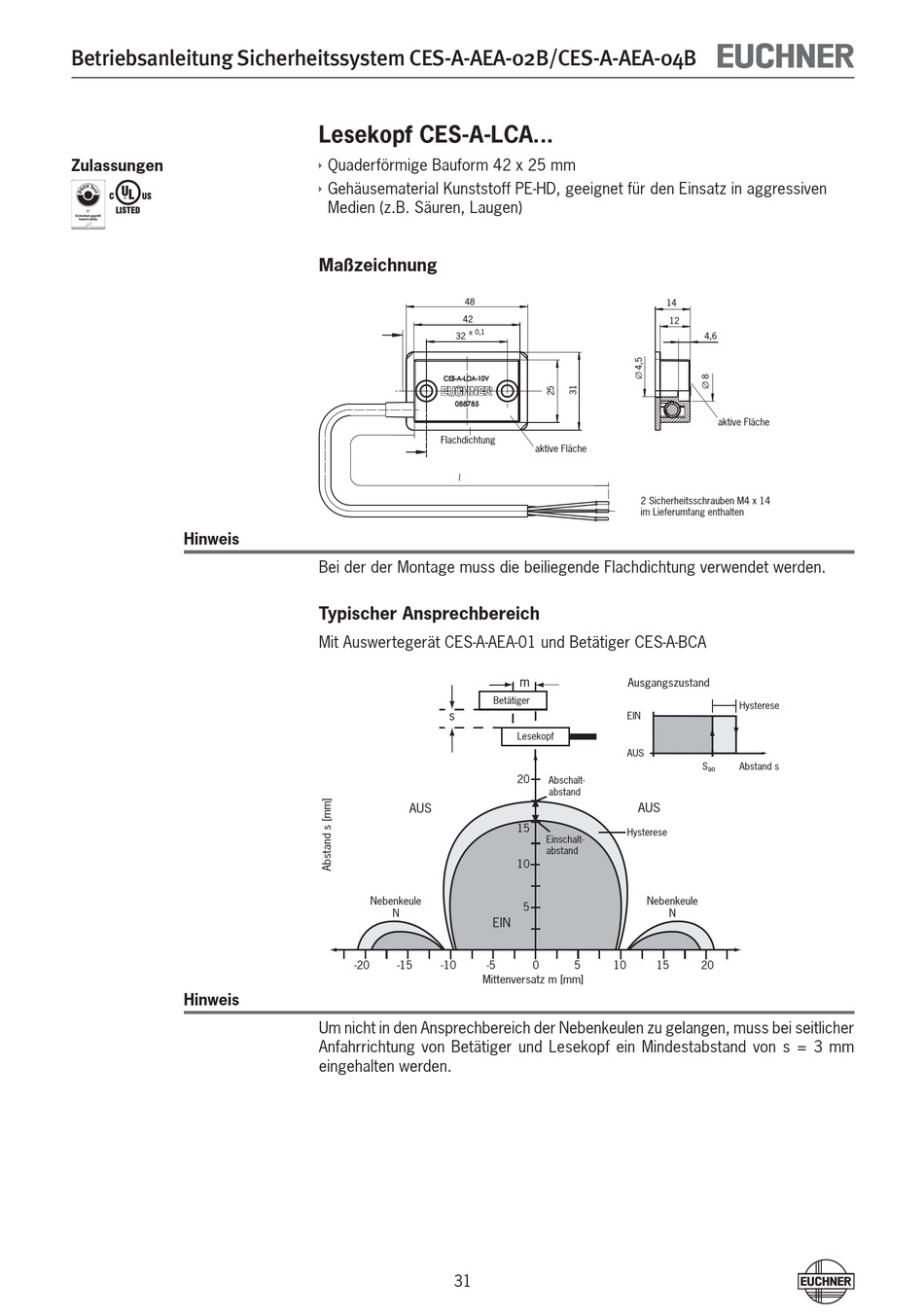

Lesekopf CES-A-LCA...

Ì
Quaderförmige Bauform 42 x 25 mm
Ì
Gehäusematerial Kunststoff PE-HD, geeignet für den Einsatz in aggressiven
Medien (z.B. Säuren, Laugen)
Maßzeichnung
48
42
± 0,1
32
Flachdichtung
l
Bei der der Montage muss die beiliegende Flachdichtung verwendet werden.
Typischer Ansprechbereich
Mit Auswertegerät CES-A-AEA-01 und Betätiger CES-A-BCA
Betätiger
s
AUS
Nebenkeule
N
EIN
-20 -15 -10 -5
Mittenversatz m [mm]
Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen, muss bei seitlicher
Anfahrrichtung von Betätiger und Lesekopf ein Mindestabstand von s = 3 mm
eingehalten werden.
31
14
12
aktive Fläche
2 Sicherheitsschrauben M4 x 14
im Lieferumfang enthalten
m
Ausgangszustand
EIN
Lesekopf
AUS
20
Abschalt-
abstand
AUS
15
Hysterese
Einschalt-
abstand
10
Nebenkeule
5
N
0 5 10 15
4,6
aktive Fläche
Hysterese
S Abstand s
ao
20
