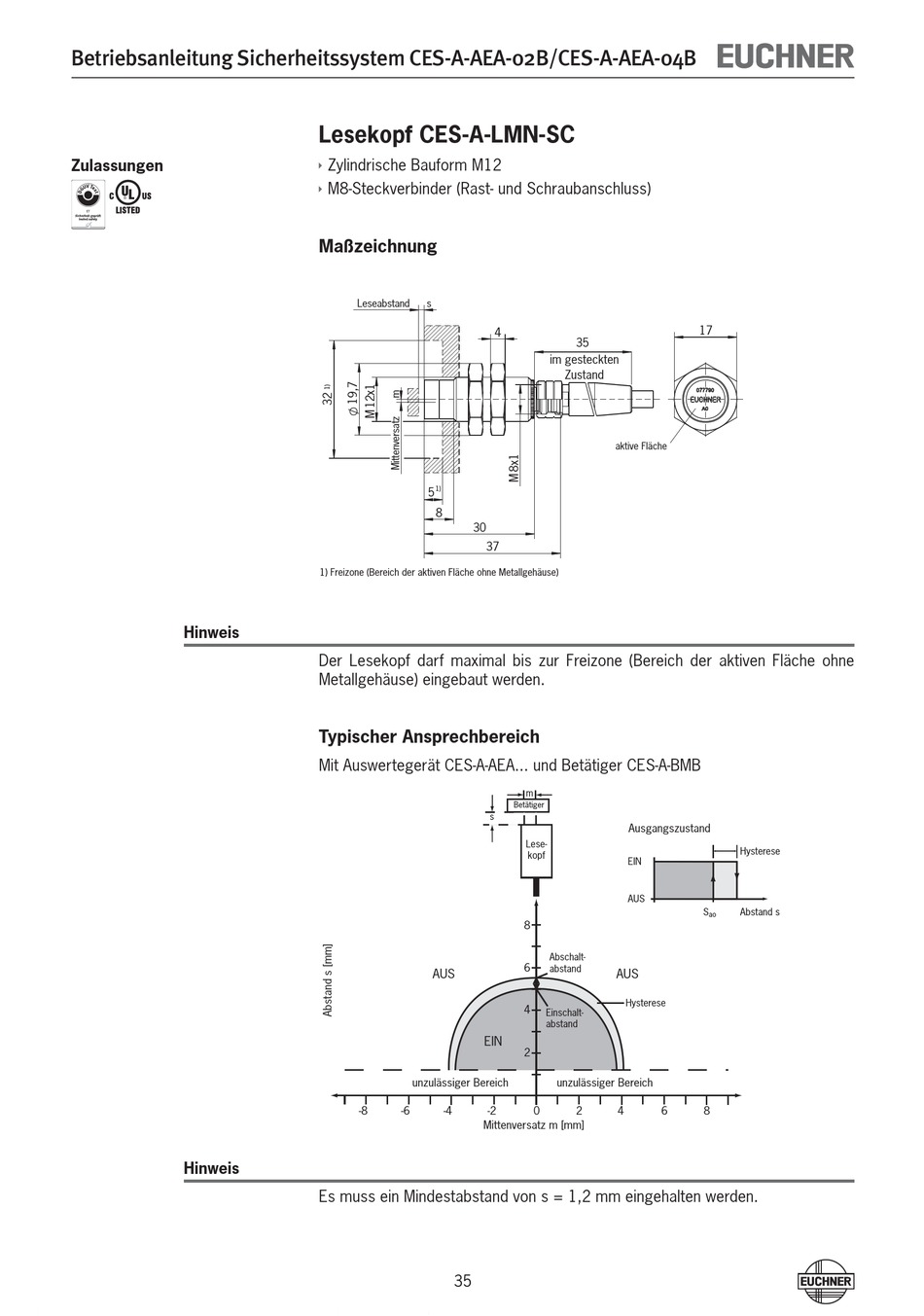

Lesekopf CES-A-LMN-SC

Ì
Zylindrische Bauform M12
Ì
M8-Steckverbinder (Rast- und Schraubanschluss)
Maßzeichnung
Leseabstand s
1)
5
8
30
37
1) Freizone (Bereich der aktiven Fläche ohne Metallgehäuse)
Der Lesekopf darf maximal bis zur Freizone (Bereich der aktiven Fläche ohne
Metallgehäuse) eingebaut werden.
Typischer Ansprechbereich
Mit Auswertegerät CES-A-AEA... und Betätiger CES-A-BMB
s
AUS
EIN
unzulässiger Bereich
-8 -6 -4 -2
Mittenversatz m [mm]
Es muss ein Mindestabstand von s = 1,2 mm eingehalten werden.
35
4
35
im gesteckten
Zustand
aktive Fläche
m
Betätiger
Ausgangszustand
Lese-
kopf
EIN
AUS
8
Abschalt-
6
abstand
AUS
Hysterese
4
Einschalt-
abstand
2
unzulässiger Bereich
0 2 4 6
17
Hysterese
S Abstand s
ao
8
