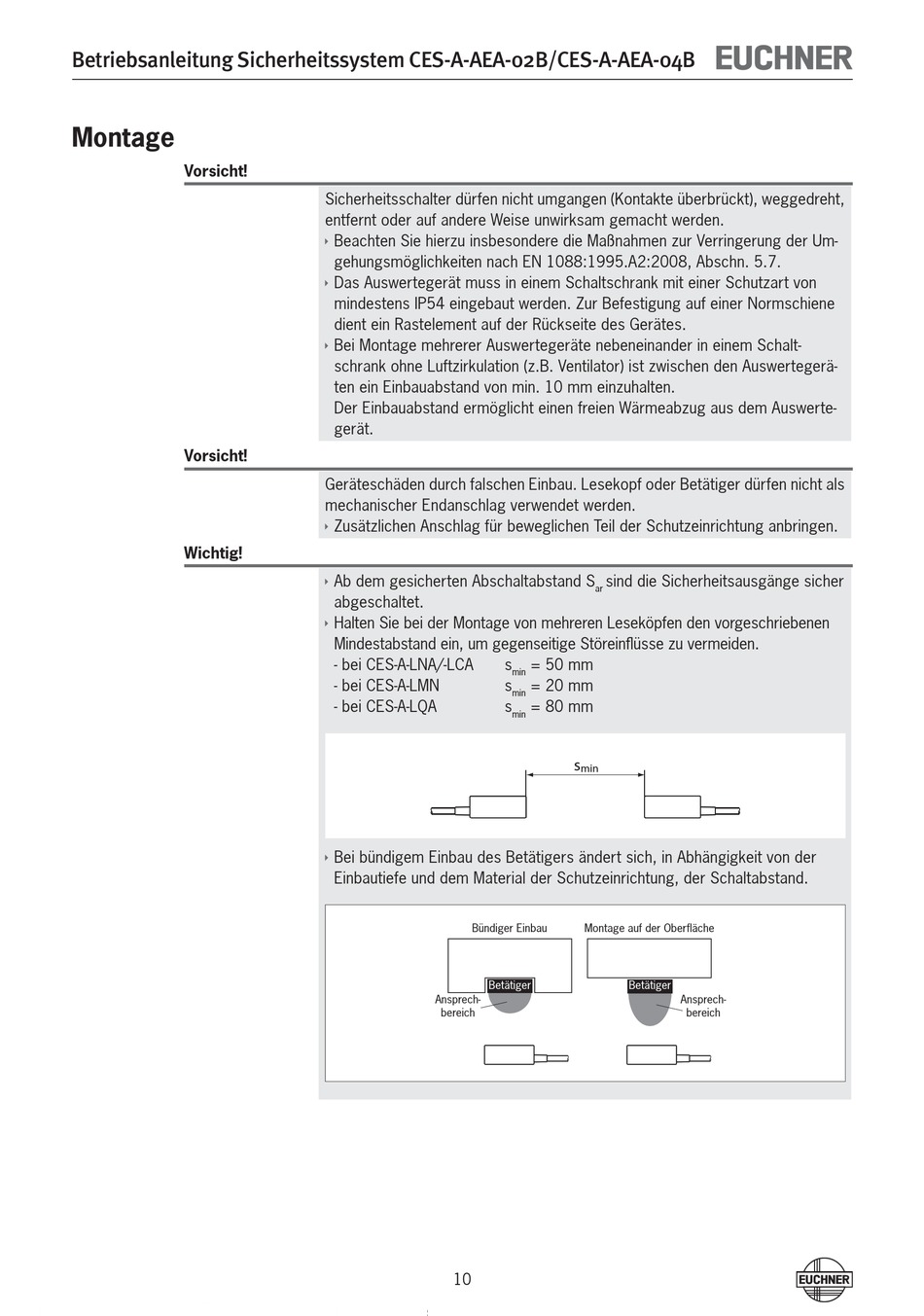

Betriebsanleitung Sicherheitssystem CES-A-AEA-02B/CES-A-AEA-04B
Montage
Vorsicht!
Vorsicht!
Wichtig!
Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht,
entfernt oder auf andere Weise unwirksam gemacht werden.
Ì
Beachten Sie hierzu insbesondere die Maßnahmen zur Verringerung der Um-
gehungsmöglichkeiten nach EN 1088:1995.A2:2008, Abschn. 5.7.
Ì
Das Auswertegerät muss in einem Schaltschrank mit einer Schutzart von
mindestens IP54 eingebaut werden. Zur Befestigung auf einer Normschiene
dient ein Rastelement auf der Rückseite des Gerätes.
Ì
Bei Montage mehrerer Auswertegeräte nebeneinander in einem Schalt-
schrank ohne Luftzirkulation (z.B. Ventilator) ist zwischen den Auswertegerä-
ten ein Einbauabstand von min. 10 mm einzuhalten.
Der Einbauabstand ermöglicht einen freien Wärmeabzug aus dem Auswerte-
gerät.
Geräteschäden durch falschen Einbau. Lesekopf oder Betätiger dürfen nicht als
mechanischer Endanschlag verwendet werden.
Ì
Zusätzlichen Anschlag für beweglichen Teil der Schutzeinrichtung anbringen.
Ì
Ab dem gesicherten Abschaltabstand S
abgeschaltet.
Ì
Halten Sie bei der Montage von mehreren Leseköpfen den vorgeschriebenen
Mindestabstand ein, um gegenseitige Störeinfl üsse zu vermeiden.
- bei CES-A-LNA/-LCA
- bei CES-A-LMN
- bei CES-A-LQA
Ì
Bei bündigem Einbau des Betätigers ändert sich, in Abhängigkeit von der
Einbautiefe und dem Material der Schutzeinrichtung, der Schaltabstand.
Bündiger Einbau
Betätiger
Ansprech-
bereich
10
sind die Sicherheitsausgänge sicher
ar
s
= 50 mm
min
s
= 20 mm
min
s
= 80 mm
min
s
min
Montage auf der Oberfläche
Betätiger
Ansprech-
bereich
