EUCHNER CES-A-AEA-02B (Unicode) Betriebsanleitung Seite 11

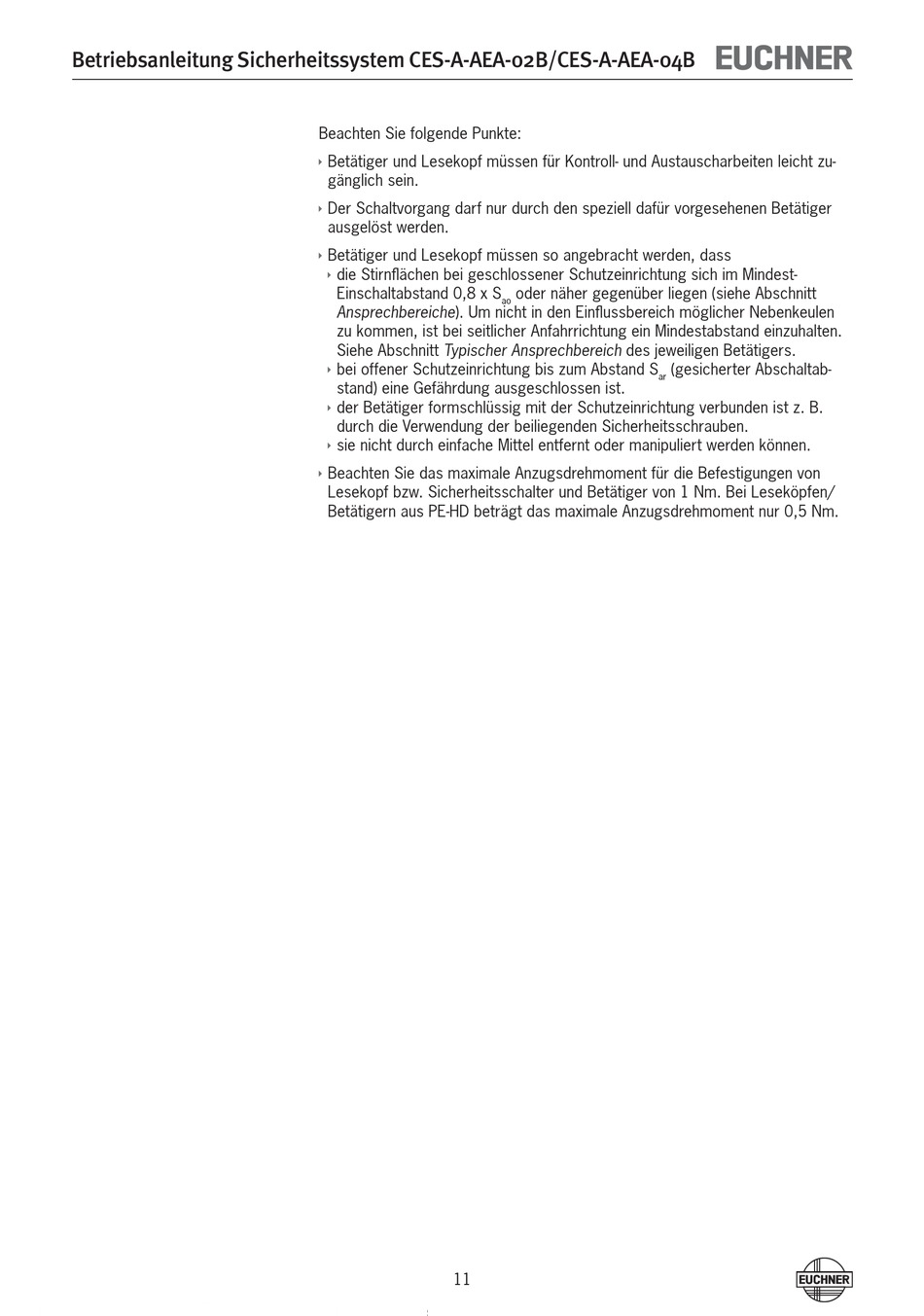

Betriebsanleitung Sicherheitssystem CES-A-AEA-02B/CES-A-AEA-04B
Beachten Sie folgende Punkte:
Ì
Betätiger und Lesekopf müssen für Kontroll- und Austauscharbeiten leicht zu-
gänglich sein.
Ì
Der Schaltvorgang darf nur durch den speziell dafür vorgesehenen Betätiger
ausgelöst werden.
Ì
Betätiger und Lesekopf müssen so angebracht werden, dass
Ì
die Stirnflächen bei geschlossener Schutzeinrichtung sich im Mindest-
Einschaltabstand 0,8 x S
Ansprechbereiche). Um nicht in den Einflussbereich möglicher Nebenkeulen
zu kommen, ist bei seitlicher Anfahrrichtung ein Mindestabstand einzuhalten.
Siehe Abschnitt Typischer Ansprechbereich des jeweiligen Betätigers.
Ì
bei offener Schutzeinrichtung bis zum Abstand S
stand) eine Gefährdung ausgeschlossen ist.
Ì
der Betätiger formschlüssig mit der Schutzeinrichtung verbunden ist z. B.
durch die Verwendung der beiliegenden Sicherheitsschrauben.
Ì
sie nicht durch einfache Mittel entfernt oder manipuliert werden können.
Ì
Beachten Sie das maximale Anzugsdrehmoment für die Befestigungen von
Lesekopf bzw. Sicherheitsschalter und Betätiger von 1 Nm. Bei Leseköpfen/
Betätigern aus PE-HD beträgt das maximale Anzugsdrehmoment nur 0,5 Nm.
11
oder näher gegenüber liegen (siehe Abschnitt
ao
(gesicherter Abschaltab-
ar
