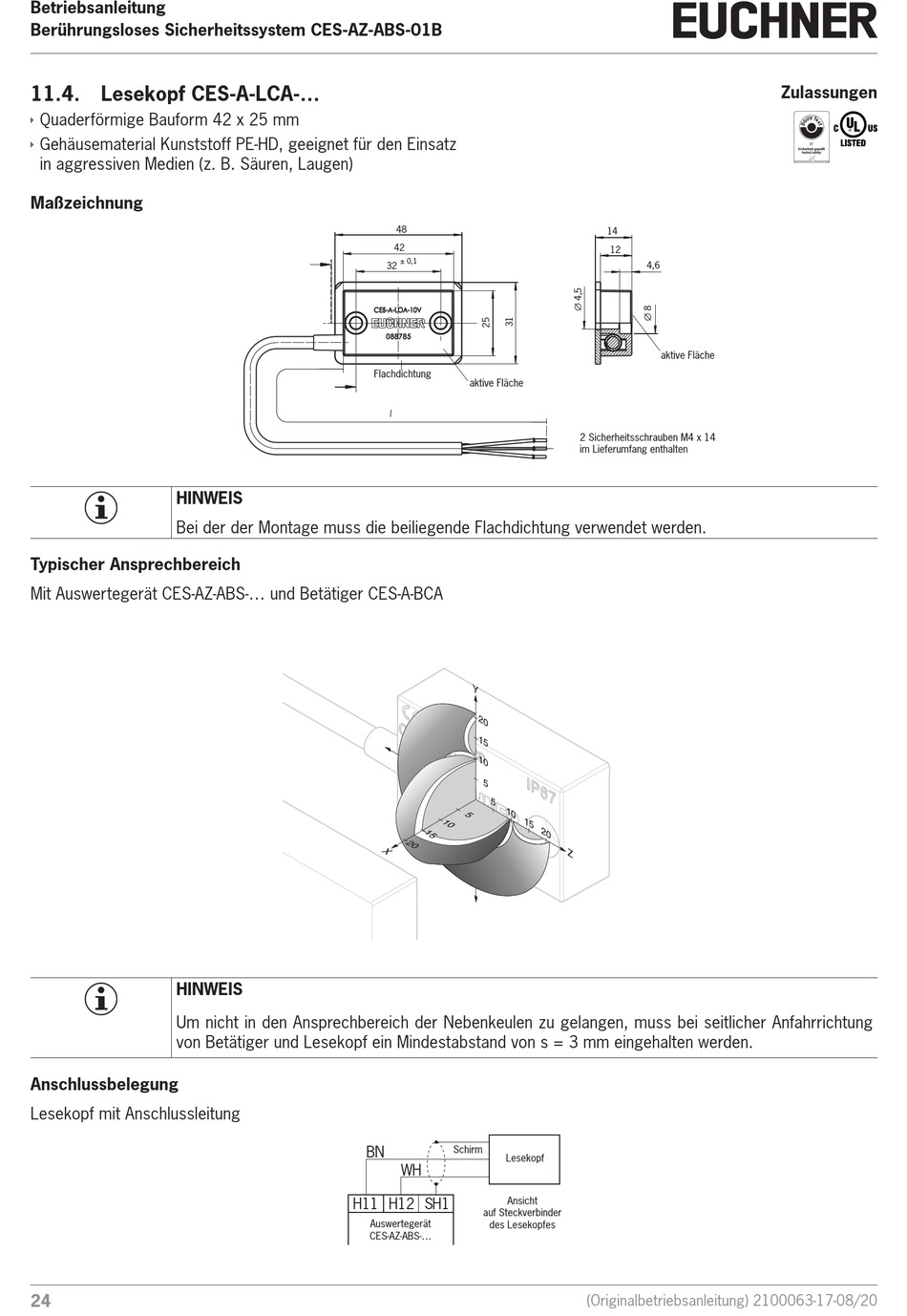

Betriebsanleitung
Berührungsloses Sicherheitssystem CES-AZ-ABS-01B
11.4.
Lesekopf CES-A-LCA-...
Ì
Quaderförmige Bauform 42 x 25 mm
Ì
Gehäusematerial Kunststoff PE-HD, geeignet für den Einsatz
in aggressiven Medien (z. B. Säuren, Laugen)
Maßzeichnung
HINWEIS
Bei der der Montage muss die beiliegende Flachdichtung verwendet werden.
Typischer Ansprechbereich
Mit Auswertegerät CES-AZ-ABS-... und Betätiger CES-A-BCA
HINWEIS
Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen, muss bei seitlicher Anfahrrichtung
von Betätiger und Lesekopf ein Mindestabstand von s = 3 mm eingehalten werden.
Anschlussbelegung
Lesekopf mit Anschlussleitung
24
48
42
± 0,1
32
Flachdichtung
aktive Fläche
l
Y
2 0
1 5
1 0
5
5
1 0
1 5
BN
Schirm
Lesekopf
WH
H11 H12 SH1
Ansicht
auf Steckverbinder
Auswertegerät
des Lesekopfes
CES-AZ-ABS-...
14
12
4,6
aktive Fläche
2 Sicherheitsschrauben M4 x 14
im Lieferumfang enthalten
2 0
Z
(Originalbetriebsanleitung) 2100063-17-08/20
Zulassungen
