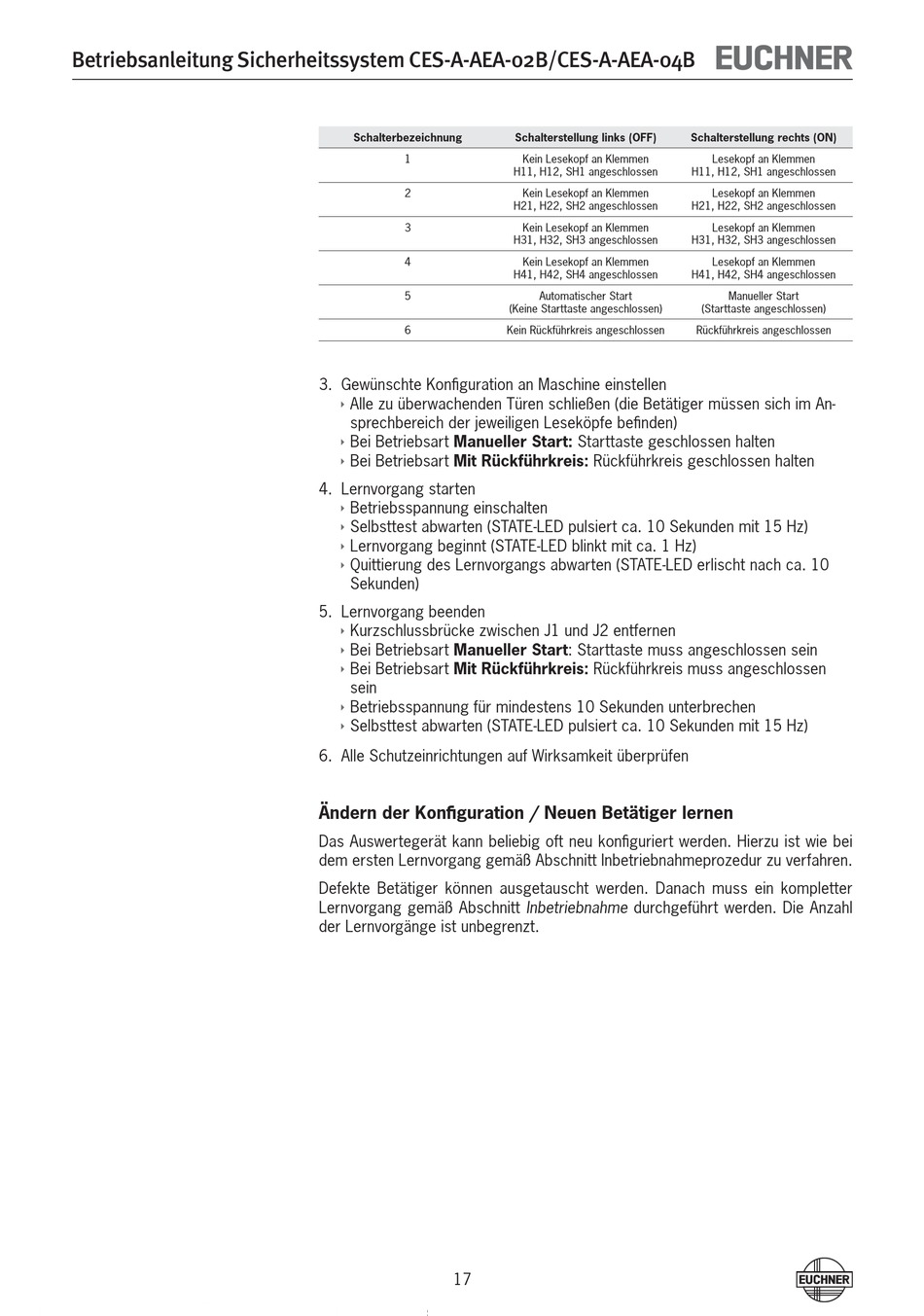

Betriebsanleitung Sicherheitssystem CES-A-AEA-02B/CES-A-AEA-04B
Schalterbezeichnung
1
2
3
4
5
6
3. Gewünschte Konfiguration an Maschine einstellen
Ì
Alle zu überwachenden Türen schließen (die Betätiger müssen sich im An-
sprechbereich der jeweiligen Leseköpfe befinden)
Ì
Bei Betriebsart Manueller Start: Starttaste geschlossen halten
Ì
Bei Betriebsart Mit Rückführkreis: Rückführkreis geschlossen halten
4. Lernvorgang starten
Ì
Betriebsspannung einschalten
Ì
Selbsttest abwarten (STATE-LED pulsiert ca. 10 Sekunden mit 15 Hz)
Ì
Lernvorgang beginnt (STATE-LED blinkt mit ca. 1 Hz)
Ì
Quittierung des Lernvorgangs abwarten (STATE-LED erlischt nach ca. 10
Sekunden)
5. Lernvorgang beenden
Ì
Kurzschlussbrücke zwischen J1 und J2 entfernen
Ì
Bei Betriebsart Manueller Start: Starttaste muss angeschlossen sein
Ì
Bei Betriebsart Mit Rückführkreis: Rückführkreis muss angeschlossen
sein
Ì
Betriebsspannung für mindestens 10 Sekunden unterbrechen
Ì
Selbsttest abwarten (STATE-LED pulsiert ca. 10 Sekunden mit 15 Hz)
6. Alle Schutzeinrichtungen auf Wirksamkeit überprüfen
Ändern der Konfiguration / Neuen Betätiger lernen
Das Auswertegerät kann beliebig oft neu konfiguriert werden. Hierzu ist wie bei
dem ersten Lernvorgang gemäß Abschnitt Inbetriebnahmeprozedur zu verfahren.
Defekte Betätiger können ausgetauscht werden. Danach muss ein kompletter
Lernvorgang gemäß Abschnitt Inbetriebnahme durchgeführt werden. Die Anzahl
der Lernvorgänge ist unbegrenzt.
17
Schalterstellung links (OFF)
Kein Lesekopf an Klemmen
H11, H12, SH1 angeschlossen
Kein Lesekopf an Klemmen
H21, H22, SH2 angeschlossen
Kein Lesekopf an Klemmen
H31, H32, SH3 angeschlossen
Kein Lesekopf an Klemmen
H41, H42, SH4 angeschlossen
Automatischer Start
(Keine Starttaste angeschlossen)
Kein Rückführkreis angeschlossen
Schalterstellung rechts (ON)
Lesekopf an Klemmen
H11, H12, SH1 angeschlossen
Lesekopf an Klemmen
H21, H22, SH2 angeschlossen
Lesekopf an Klemmen
H31, H32, SH3 angeschlossen
Lesekopf an Klemmen
H41, H42, SH4 angeschlossen
Manueller Start
(Starttaste angeschlossen)
Rückführkreis angeschlossen
