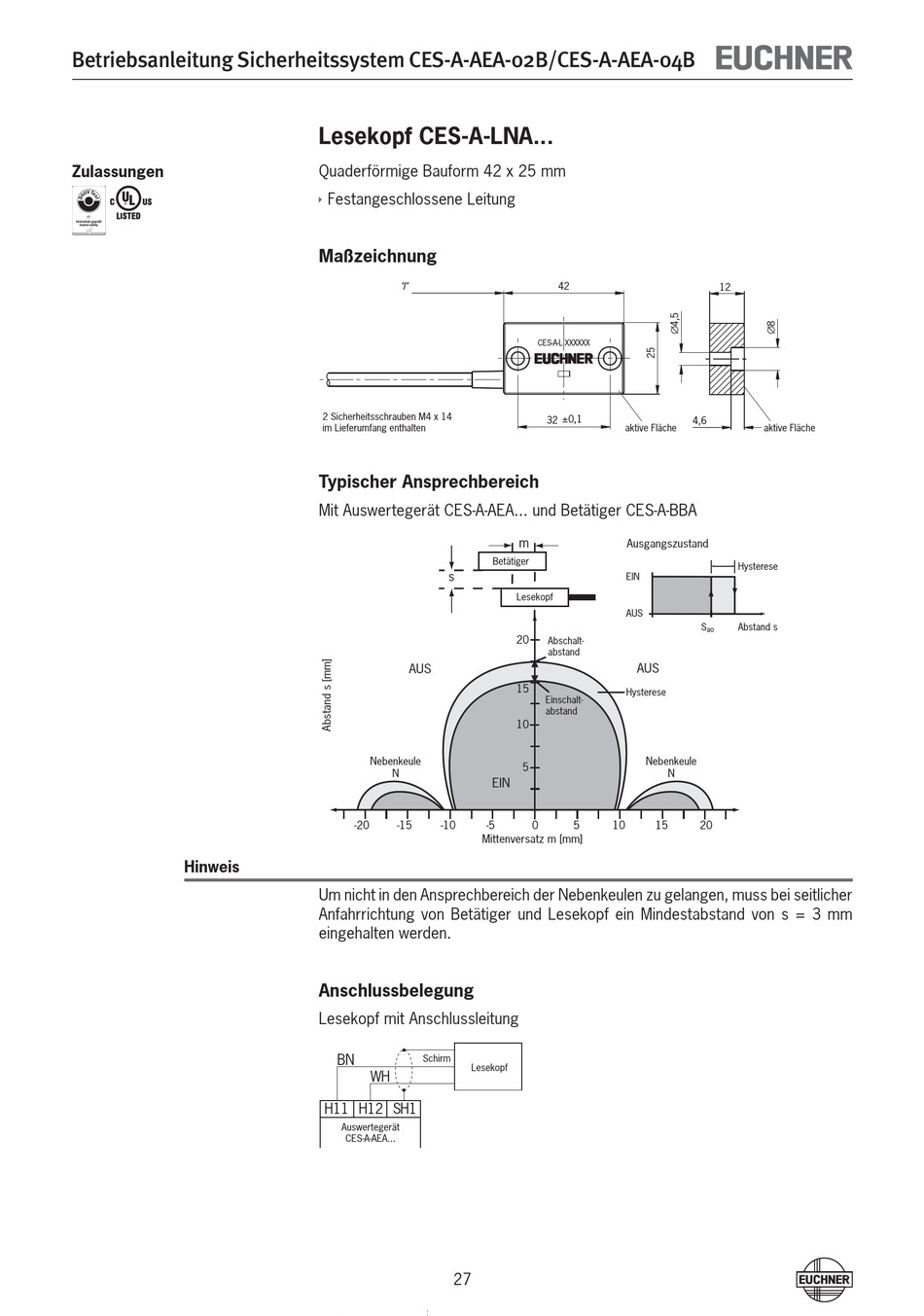

Betriebsanleitung Sicherheitssystem CES-A-AEA-02B/CES-A-AEA-04B
Zulassungen
Hinweis

Lesekopf CES-A-LNA...

Quaderförmige Bauform 42 x 25 mm
Ì
Festangeschlossene Leitung
Maßzeichnung
"l"
2 Sicherheitsschrauben M4 x 14
im Lieferumfang enthalten

Typischer Ansprechbereich

Mit Auswertegerät CES-A-AEA... und Betätiger CES-A-BBA
Betätiger
s
AUS
Nebenkeule
N
EIN
-20 -15 -10 -5
Mittenversatz m [mm]
Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen, muss bei seitlicher
Anfahrrichtung von Betätiger und Lesekopf ein Mindestabstand von s = 3 mm
eingehalten werden.

Anschlussbelegung

Lesekopf mit Anschlussleitung
BN
Schirm
Lesekopf
WH
H11 H12 SH1
Auswertegerät
CES-A-AEA...
27
42
CES-A-L XXXXXX
32 ±0,1
aktive Fläche
m
Ausgangszustand
EIN
Lesekopf
AUS
20
Abschalt-
abstand
AUS
15
Hysterese
Einschalt-
abstand
10
Nebenkeule
5
N
0 5 10 15
12
4,6
aktive Fläche
Hysterese
S Abstand s
ao
20
