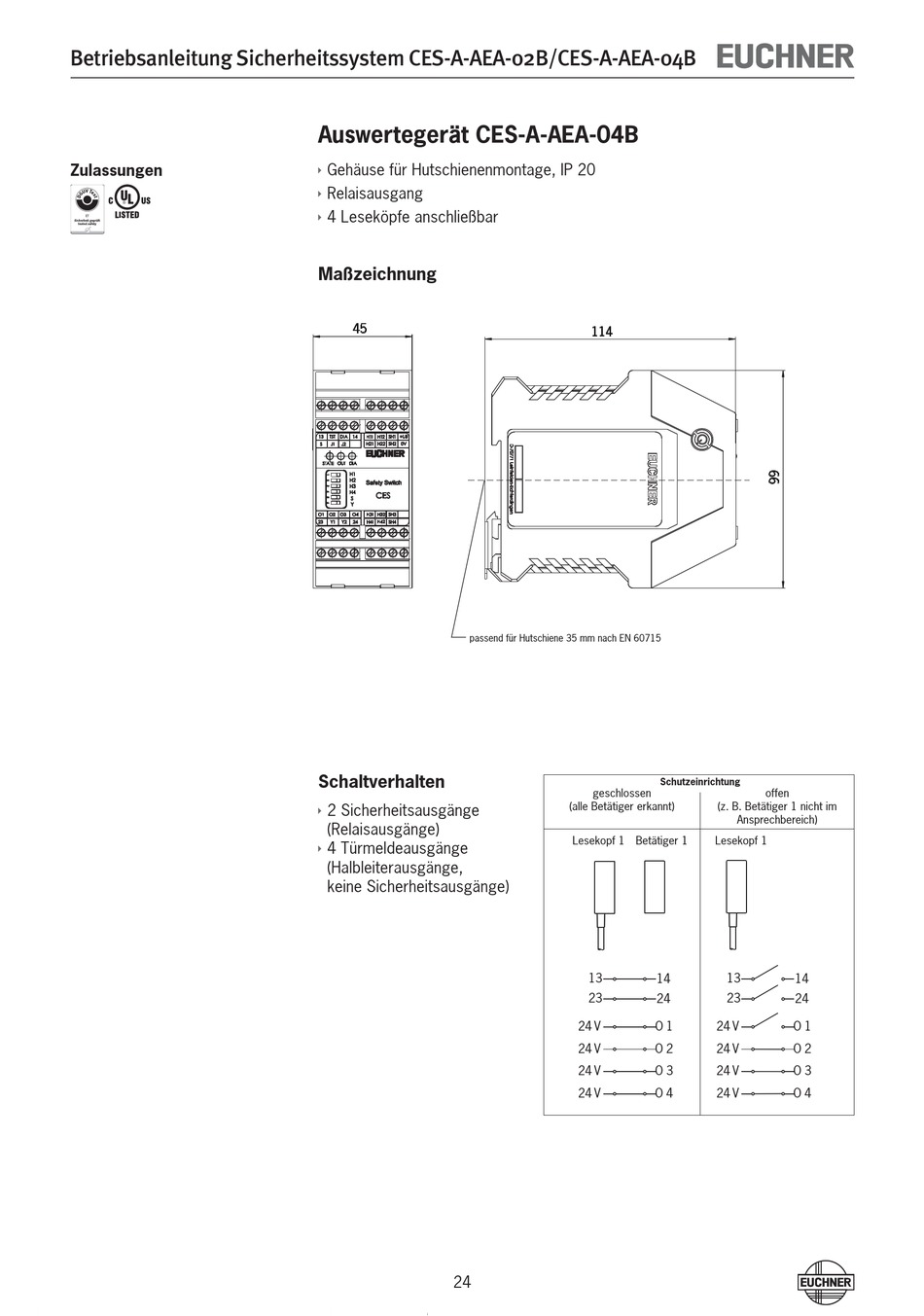

Betriebsanleitung Sicherheitssystem CES-A-AEA-02B/CES-A-AEA-04B
Zulassungen
Auswertegerät CES-A-AEA-04B
Ì
Gehäuse für Hutschienenmontage, IP 20
Ì

Relaisausgang

Ì
4 Leseköpfe anschließbar
Maßzeichnung
45
passend für Hutschiene 35 mm nach EN 60715
Schaltverhalten
Ì
2 Sicherheitsausgänge
(Relaisausgänge)
Ì
4 Türmeldeausgänge
(Halbleiterausgänge,
keine Sicherheitsausgänge)
24
114
Schutzeinrichtung
geschlossen
(alle Betätiger erkannt) (z. B. Betätiger 1 nicht im
Ansprechbereich)
Lesekopf 1 Betätiger 1 Lesekopf 1
13 13
14
23 24 23
24 V O 1 24 V
24 V O 2 24 V
24 V O 3 24 V
24 V O 4 24 V
offen
14
24
O 1
O 2
O 3
O 4
