Montage
Schritt 5: Montage der Handhebel

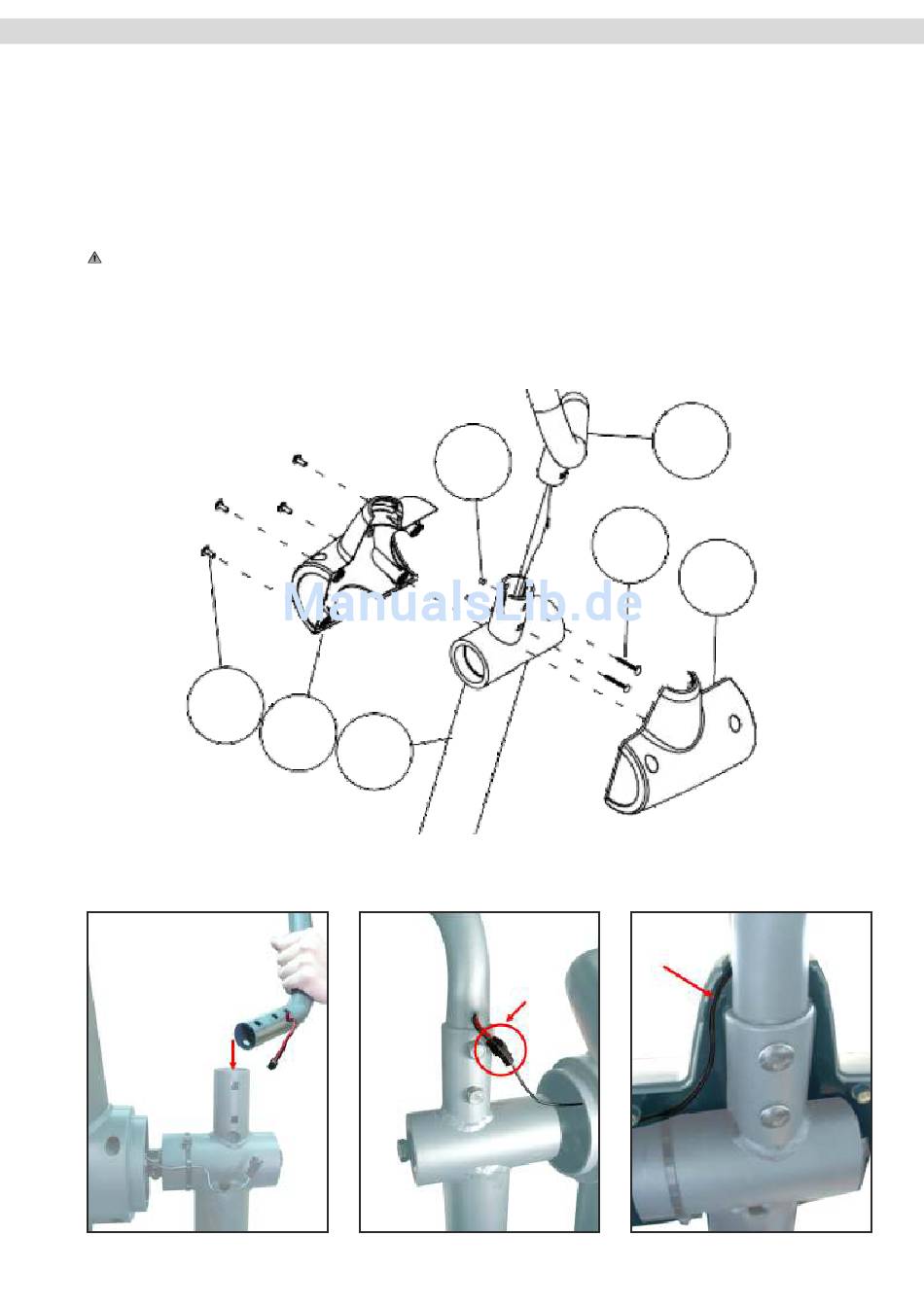

Setzen Sie die Handhebel (C) vorsichtig in die Handhebelaufnahme des Basisrahmens (B) (wie in Bild
1 gezeigt) und befestigen Sie diese mit den Schrauben (K03) und Muttern (K04).
Verbinden Sie nun die Kabel der Handpulsmessung mit den Kabeln, die aus dem Lenkerschaft rechts
und links herausragen (siehe auch Bild 2).
Befestigen Sie dann die Handhebelabdeckungen (E-vorne/F-hinten) mit den Schrauben (K02).
ACHTUNG:
Achten Sie hierbei unbedingt darauf, dass Sie die Kabel der Handpulsmessung nicht beschädigen oder
quetschen (siehe auch Bild 3).
C
K04
K03
F
K02
E A
Bild 3
Bild 1
Bild 2
Bild 2
