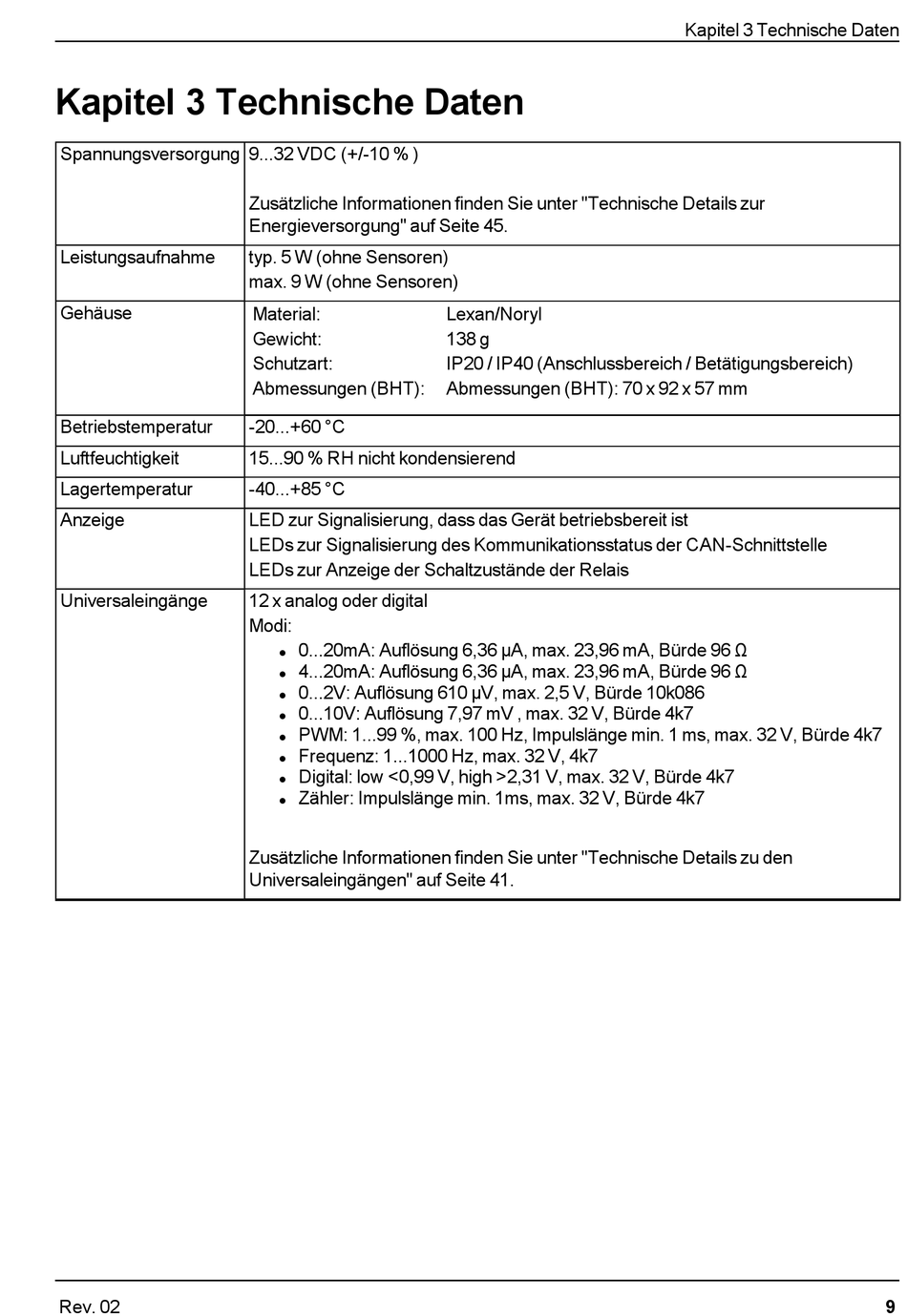

Kapitel 3 Technische Daten
Spannungsversorgung 9...32 VDC (+/-10 % )
Leistungsaufnahme
Gehäuse
Betriebstemperatur
Luftfeuchtigkeit
Lagertemperatur
Anzeige
Universaleingänge
Rev. 02
Zusätzliche Informationen finden Sie unter "Technische Details zur
Energieversorgung" auf Seite 45.
typ. 5 W (ohne Sensoren)
max. 9 W (ohne Sensoren)
Material:
Gewicht:
Schutzart:
Abmessungen (BHT):
-20...+60 °C
15...90 % RH nicht kondensierend
-40...+85 °C
LED zur Signalisierung, dass das Gerät betriebsbereit ist
LEDs zur Signalisierung des Kommunikationsstatus der CAN-Schnittstelle
LEDs zur Anzeige der Schaltzustände der Relais
12 x analog oder digital
Modi:
0...20mA: Auflösung 6,36 µA, max. 23,96 mA, Bürde 96 Ω
l
4...20mA: Auflösung 6,36 µA, max. 23,96 mA, Bürde 96 Ω
l
0...2V: Auflösung 610 µV, max. 2,5 V, Bürde 10k086
l
0...10V: Auflösung 7,97 mV , max. 32 V, Bürde 4k7
l
PWM: 1...99 %, max. 100 Hz, Impulslänge min. 1 ms, max. 32 V, Bürde 4k7
l
Frequenz: 1...1000 Hz, max. 32 V, 4k7
l
Digital: low <0,99 V, high >2,31 V, max. 32 V, Bürde 4k7
l
Zähler: Impulslänge min. 1ms, max. 32 V, Bürde 4k7
l
Zusätzliche Informationen finden Sie unter "Technische Details zu den
Universaleingängen" auf Seite 41.
Lexan/Noryl
138 g
IP20 / IP40 (Anschlussbereich / Betätigungsbereich)
Abmessungen (BHT): 70 x 92 x 57 mm
Kapitel 3 Technische Daten
9
