2. Bringen Sie das myDatalogC3xx und die Erweiterungsmodule in die endgültige Montageposition (z. B.
nebeneinander auf einer Hutschiene). Informationen zur sachgemäßen Montage des myDatalogC3e
12UI/2Rel finden Sie im Kapitel "Montage des myDatalogC3e 12UI/2Rel " auf Seite 27. Erläuterungen
zur Montage des myDatalogC3xx finden Sie im zugehörigen Benutzerhandbuch.
Hinweis: Beachten Sie bei der Auswahl der Montagepositon der einzelnen Geräte, dass die
Gesamtlänge des CAN-Bus 20 m nicht überschreiten darf

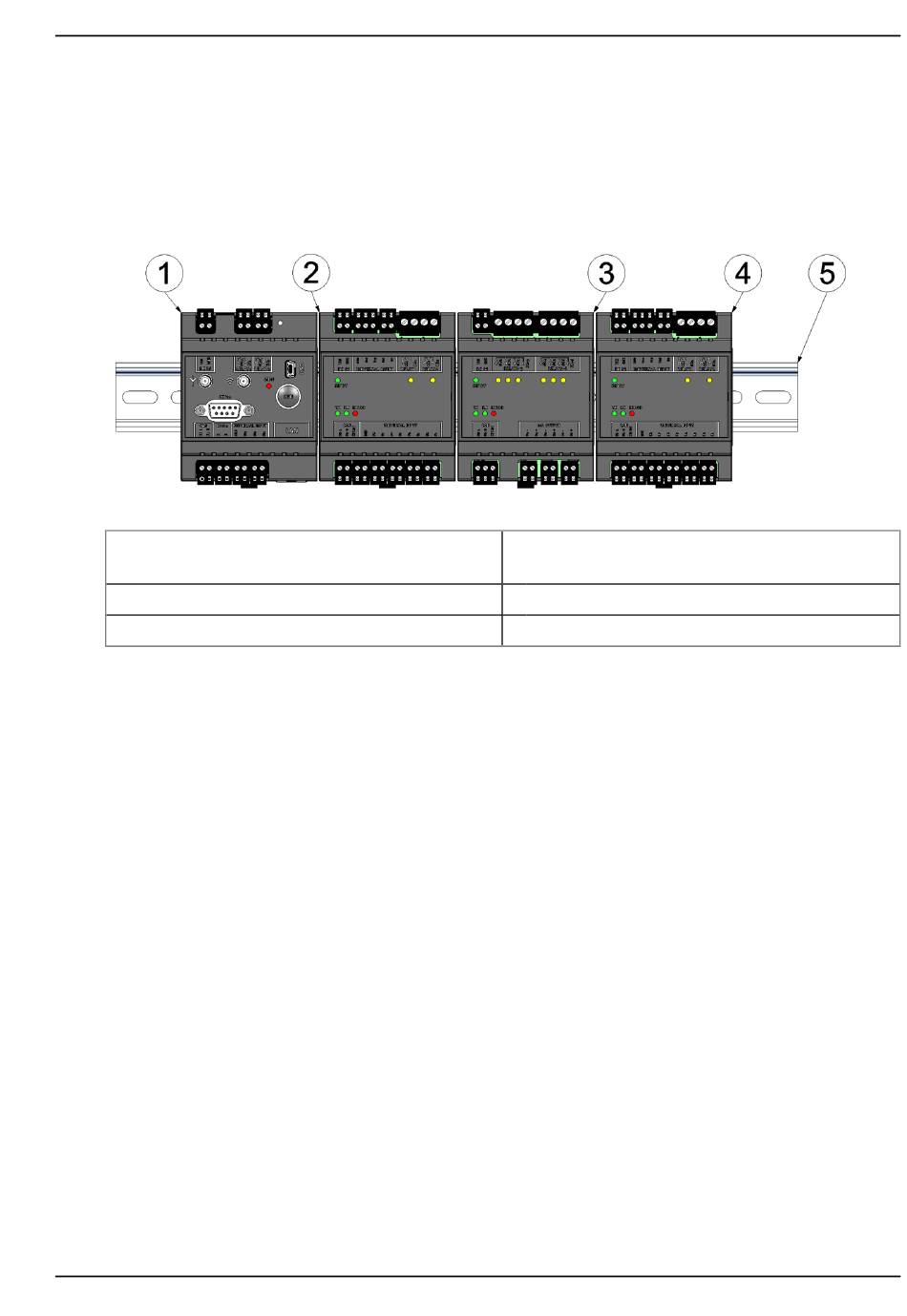

Hutschiene mit montiertem myDatalogC3xx und Erweiterungsmodulen
1 myDatalogC3xx (120 Ω Abschlusswiderstand
eingeschaltet)
2 myDatalogC3e 12UI/2Rel
3 myDatalogC3e 3mA/6Rel
Rev. 02
4 myDatalogC3e 12UI/2Rel (120 Ω
Abschlusswiderstand eingeschaltet)
5 Hutschiene
Kapitel 7 Installation
