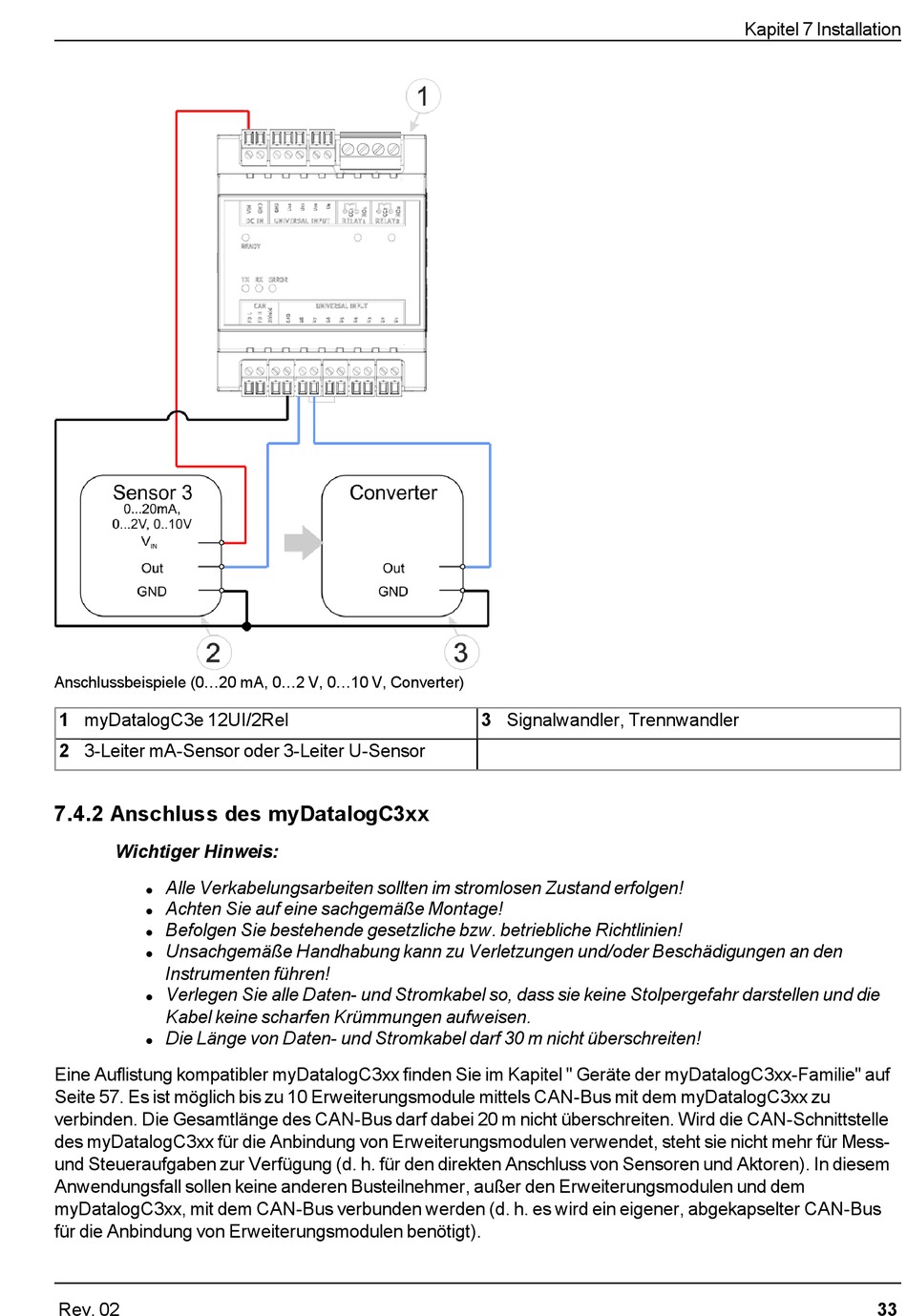

Anschlussbeispiele (0...20 mA, 0...2 V, 0...10 V, Converter)
1 myDatalogC3e 12UI/2Rel
2 3-Leiter mA-Sensor oder 3-Leiter U-Sensor
7.4.2 Anschluss des myDatalogC3xx
Wichtiger Hinweis:
Alle Verkabelungsarbeiten sollten im stromlosen Zustand erfolgen!
l
Achten Sie auf eine sachgemäße Montage!
l
Befolgen Sie bestehende gesetzliche bzw. betriebliche Richtlinien!
l
Unsachgemäße Handhabung kann zu Verletzungen und/oder Beschädigungen an den
l
Instrumenten führen!
Verlegen Sie alle Daten- und Stromkabel so, dass sie keine Stolpergefahr darstellen und die
l
Kabel keine scharfen Krümmungen aufweisen.
Die Länge von Daten- und Stromkabel darf 30 m nicht überschreiten!
l
Eine Auflistung kompatibler myDatalogC3xx finden Sie im Kapitel " Geräte der myDatalogC3xx-Familie" auf
Seite 57. Es ist möglich bis zu 10 Erweiterungsmodule mittels CAN-Bus mit dem myDatalogC3xx zu
verbinden. Die Gesamtlänge des CAN-Bus darf dabei 20 m nicht überschreiten. Wird die CAN-Schnittstelle
des myDatalogC3xx für die Anbindung von Erweiterungsmodulen verwendet, steht sie nicht mehr für Mess-
und Steueraufgaben zur Verfügung (d. h. für den direkten Anschluss von Sensoren und Aktoren). In diesem
Anwendungsfall sollen keine anderen Busteilnehmer, außer den Erweiterungsmodulen und dem
myDatalogC3xx, mit dem CAN-Bus verbunden werden (d. h. es wird ein eigener, abgekapselter CAN-Bus
für die Anbindung von Erweiterungsmodulen benötigt).
Rev. 02
3 Signalwandler, Trennwandler
