7.4.2.1 CAN-Bus ohne Stichleitungen
Wichtiger Hinweis: Alle Verkabelungsarbeiten sollten im stromlosen Zustand erfolgen!
1. Setzen Sie Abschlusswiderstände für die CAN-Schnittstelle bei allen Busteilnehmern
(Erweiterungsmodulen und myDatalogC3xx ) entsprechend der Position, die sie am Bus einnehmen
werden. Beim ersten und beim letzen Busteilnehmer müssen die 120 Ω Abschlusswiderstände (S3
und S4 des Dip-Switch) eingeschaltet werden.
Hinweis: Da sich die Dip-Switch zum Ein-/Ausschalten der Abschlusswiderstände für die CAN-
Schnittstelle auf der Rückseite der Geräte befinden, empfiehlt es sich, die Einstellung der
Abschlusswiderstände vor der Montage der Geräte vorzunehmen.

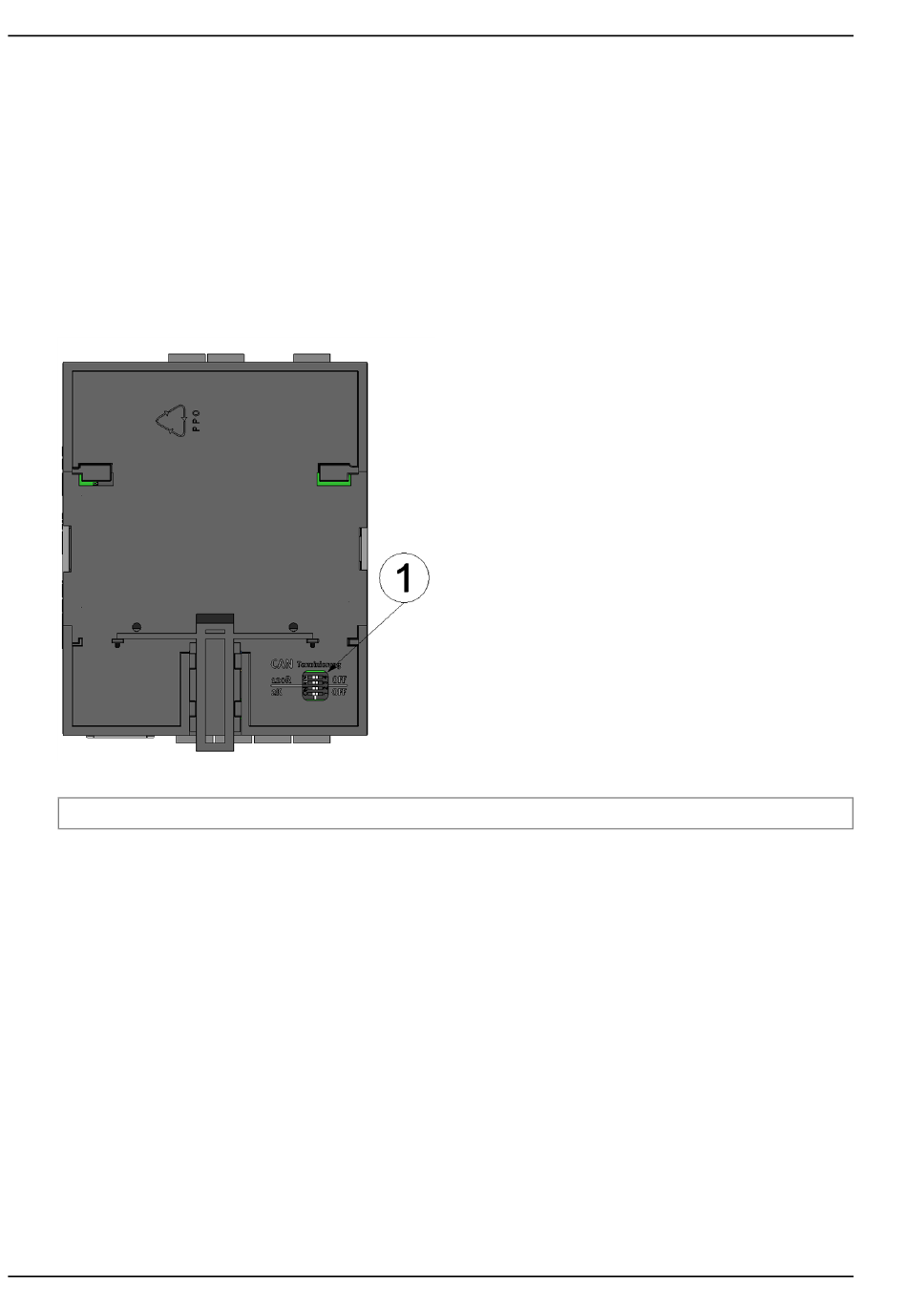

Rückseite des myDatalogC3xx oder eines Erweiterungsmoduls
1
Dip-Switch zum Ein-/Ausschalten der Abschlusswiderstände für die CAN-Schnittstelle
34
Rev. 02
