5. Verbinden Sie die Kabel zur Versorgung des myDatalogC3xx und der Erweiterungsmodule mit den
VIN und GND Klemmen. Achten Sie beim Verbinden auf Stromlosigkeit! Verwenden Sie auch hier
Twin-Aderendhülsen oder Verteilerklemmen, falls mehr als ein Kabel pro Klemme verbunden werden
soll.

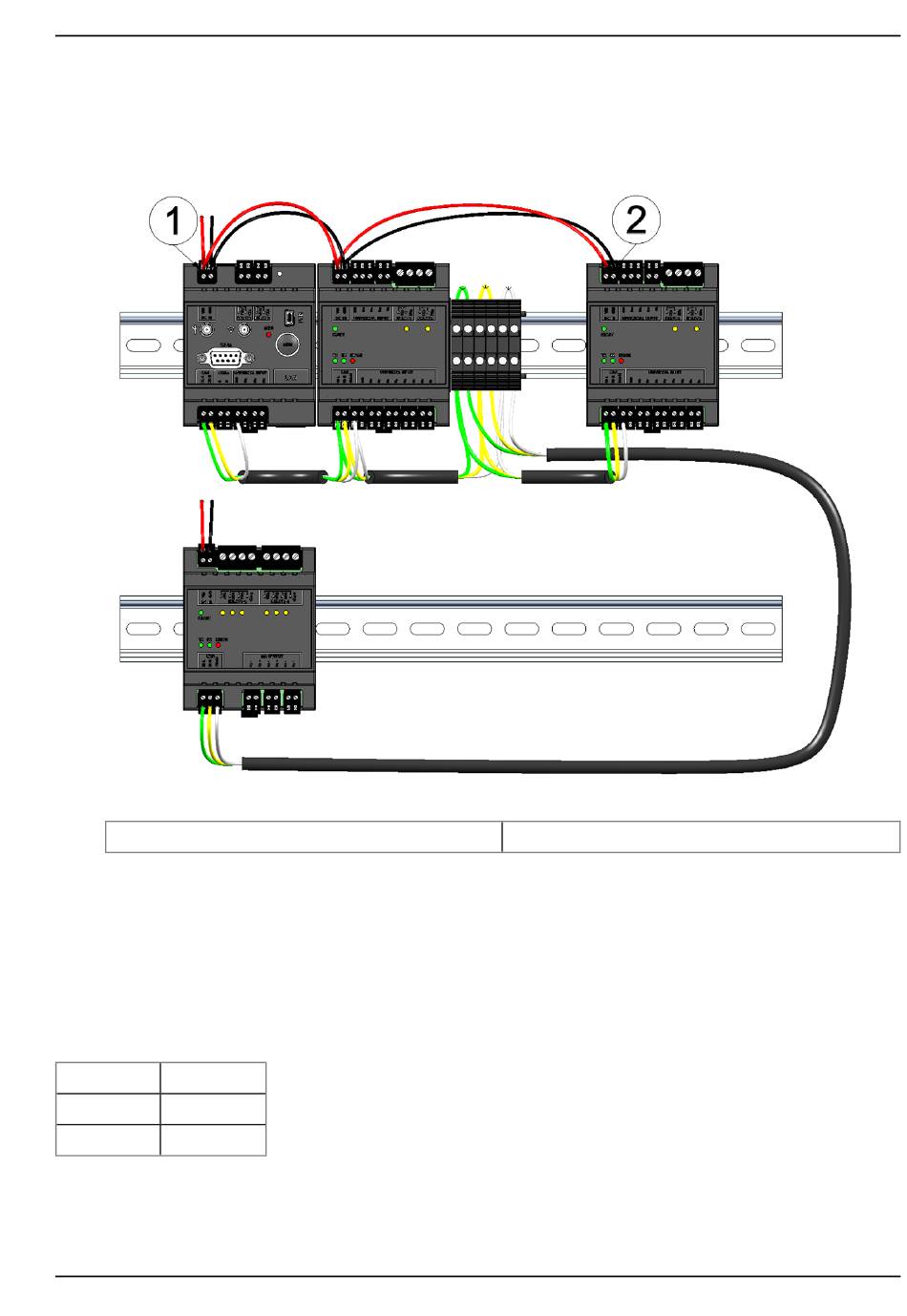

Anschließen der Versorgung
1 Twin-Aderendhülse
7.4.3 Technische Details zu den Universaleingängen
Hinweis: Die Universaleingänge sind galvanisch nicht getrennt.
7.4.3.1 0/4...20mA Modus
Hinweis: Über 23,96 mA wird der betroffene Eingang hochohmig (Sicherheitsabschaltung, um Schäden am
Universaleingang zu vermeiden).
Auflösung
6,36 µA
I
23,96 mA
max
Bürde
96 Ω
Rev. 02
2 Aderendhülse
Kapitel 7 Installation
41
