7.4.2.2 CAN-Bus mit Stichleitung
Wichtiger Hinweis: Alle Verkabelungsarbeiten sollten im stromlosen Zustand erfolgen!
1. Setzen Sie Abschlusswiderstände für die CAN-Schnittstelle bei allen Busteilnehmern
(Erweiterungsmodulen und myDatalogC3xx ) entsprechend der Position, die sie am Bus einnehmen
werden. Beim ersten und beim letzen Busteilnehmer müssen die 120 Ω Abschlusswiderstände (S3
und S4 des Dip-Switch) eingeschaltet werden. Bei Busteilnehmern, die per Stichleitung mit dem Bus
verbunden werden, muss der 2 k Abschlusswiderstand (S1 und S1 des Dip-Switch) eingeschaltet
werden, falls die Stichleitung länger als 0,3 m ist.
Hinweis: Da sich die Dip-Switch zum Ein-/Ausschalten der Abschlusswiderstände für die CAN-
Schnittstelle auf der Rückseite der Geräte befinden, empfiehlt es sich, die Einstellung der
Abschlusswiderstände vor der Montage der Geräte vorzunehmen.

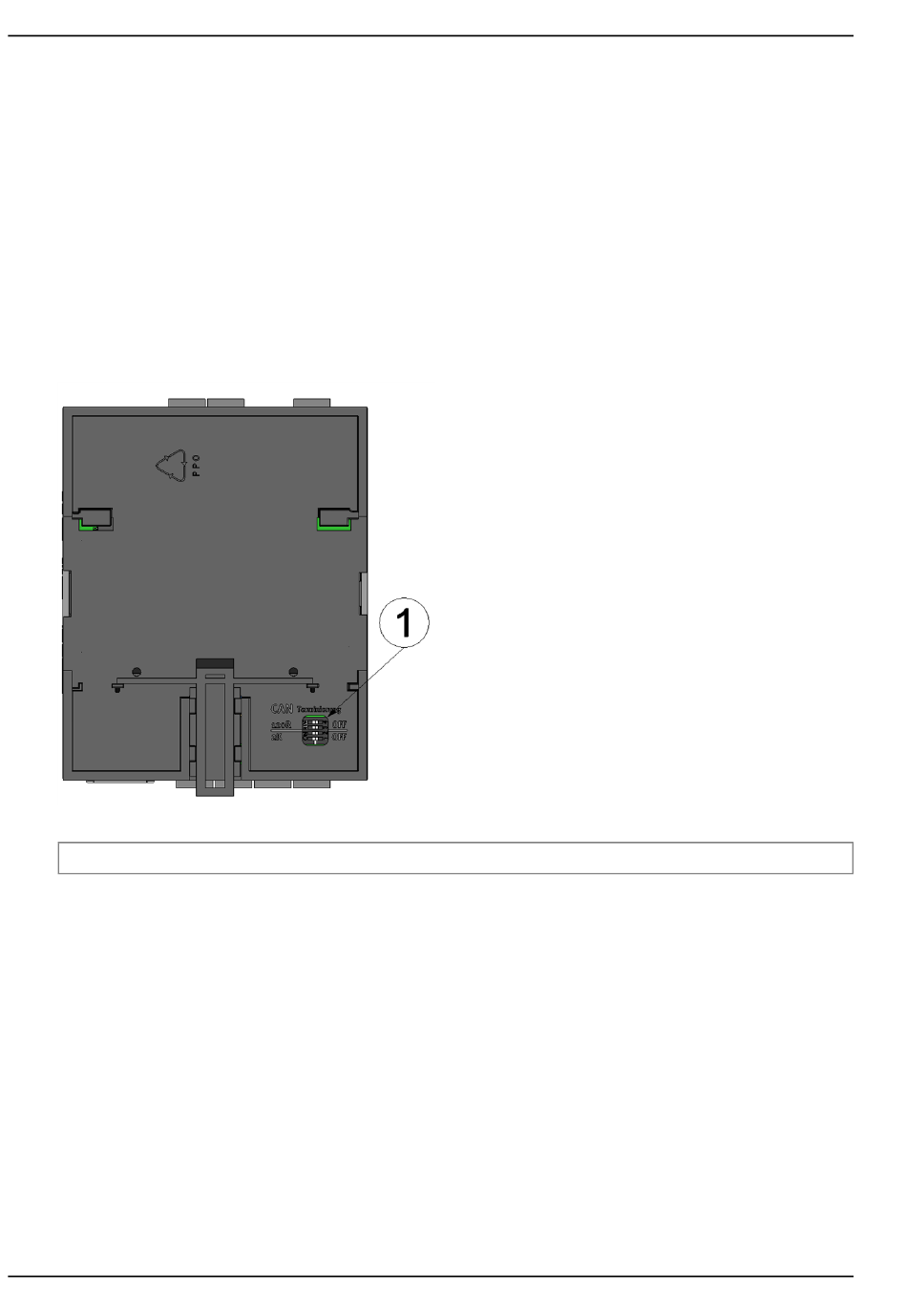

Rückseite des myDatalogC3xx oder eines Erweiterungsmoduls
1
Dip-Switch zum Ein-/Ausschalten der Abschlusswiderstände für die CAN-Schnittstelle
38
Rev. 02
