3. Verbinden Sie die CAN-Schnittstelle des myDatalogC3xx mit jenen der Erweiterungsmodule. Dabei
sind jeweils alle "FD L" Klemmen, sowie alle "FD H" Klemmen miteinander zu verbinden. Achten Sie
dabei auf Stromlosigkeit!
Hinweis: Verwenden Sie für die Verbindung der CAN-Schittstellen ein geschirmtes Kabel. An
den Erweiterungsmodulen steht für den Anschluss des Kabelschirms die Klemme "Shield" zur
Verfügung. Am myDatalogC3xx muss der Kabelschirm mit der GND Klemme verbunden
werden. Verwenden Sie eine Twin-Aderendhülsen bzw. Verteilerklemmen, falls Sie mehrere
Kabel mit der GND Klemme verbinden wollen.
Hinweis: Da sowohl ammyDatalogC3xx als auch an den Erweiterungsmodulen nur eine
Klemme für jedes der Signale bereitsteht, sollten Sie, falls Sie mehr als ein Erweiterungsmodul
verwenden wollen, Twin-Aderendhülsen bzw. Verteilerklemmen einsetzen.

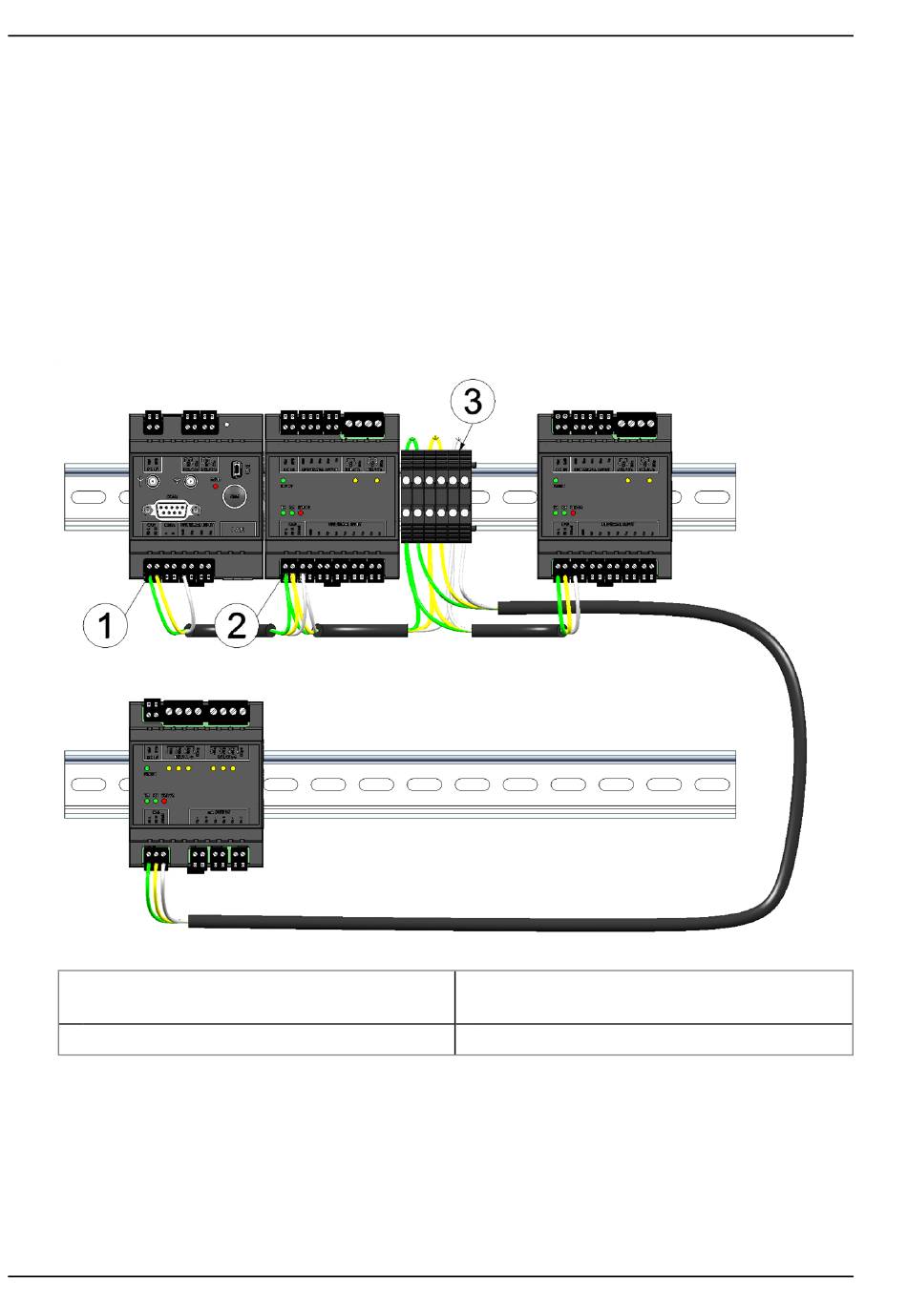

Verkabeln der CAN-Schnittstelle
1 Aderendhülse
2 Verteilerklemme
4. Verbinden Sie Ihre Sensoren und Aktoren mit den Eingängen und Ausgängen des
myDatalogC3xx und der Erweiterungsmodule. Achten Sie dabei auf Stromlosigkeit!
40
3 Twin-Aderendhülsen (Aderendhülse für 2
Kabel)
