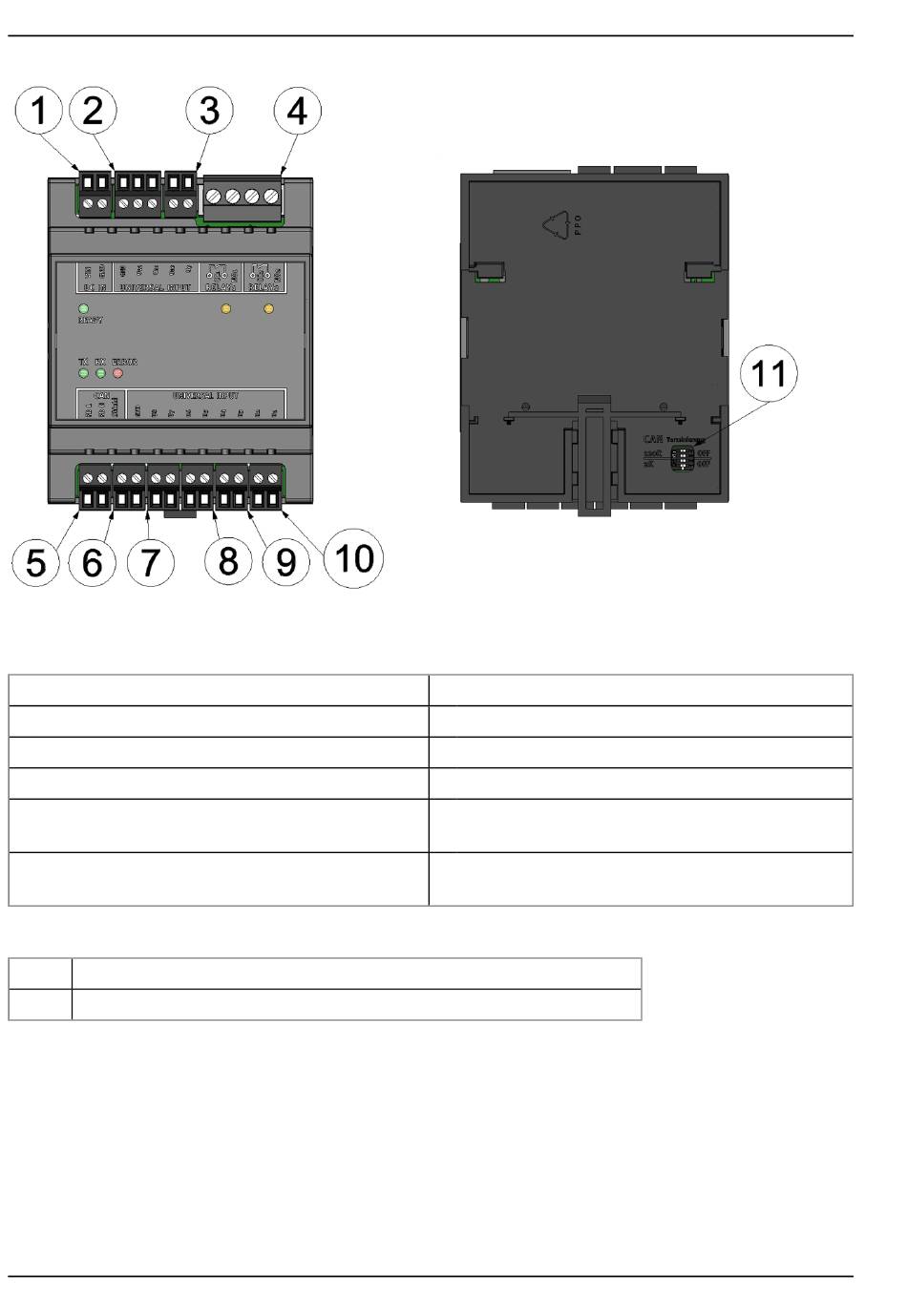

Anschluss der Sensoren, der Aktoren und der Versorgung
(Vorderseite)
1 Versorgung (V IN, GND)
2 Masse und Universaleingang 11-12
3 Universaleingang 9-10
4 Relais 1-2
5 CAN / CAN FD
6 Anschlüsse für die Schirmung der CAN-
Schnittstelle und GND für die Universaleingänge
DC IN
VIN
Versorgungsspannung: 9...32 VDC (+/-10 % ), max. 9 W
GND
Masse
30
Anschluss der Sensoren, der Aktoren und der Versorgung
(Rückseite)
7 Universaleingang 7-8
8 Universaleingang 5-6
9 Universaleingang 3-4
10 Universaleingang 1-2
11 Dip-Switch zum Ein-/Ausschalten der
Abschlusswiderstände für die CAN-Schnittstelle
Rev. 02
