CAME AX5024 Montageanleitung Seite 8

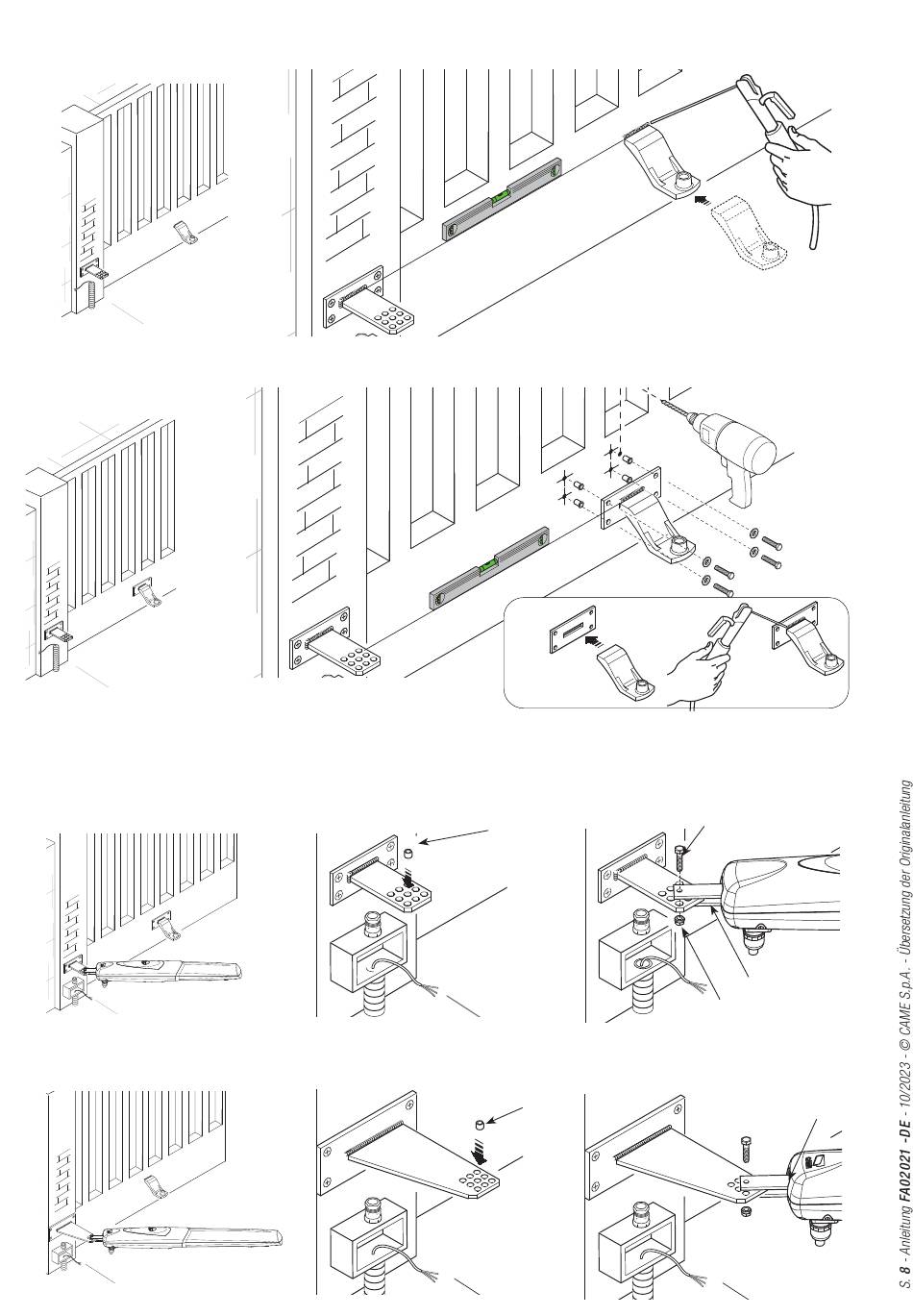

Die Torverankerung auf das Tor schweißen und dabei die in der Tabelle angegebenen Maße beachten.
Anmerkung: Bei Antrieben des Typs AX5024 muss zwischen dem Tor und dem Haltebügel eine 10 mm starke Unterlage eingefügt werden.
Anmerkung: bei Toren, die nicht aus Metall bestehen, die beiden Teile der Verankerung verschweißen und mit geeigneten
Schrauben befestigen.
Achsbuchse (geschmiert) in das Loch in der Pfeilerverankerung einführen. Die Verankerung verfügt über Löcher, die eine Veränderung des
Öff nungswinkels ermöglichen. Das Gelenk an der Verankerung befestigen.
AX3024
AX5024
❶
Achsbuchse
Achsbuchse
❷
Schraube M8 x 35
Gelenkhalterung
Mutter UNI 7474 M8
Gelenkhalterung
