CAME AX5024 Montageanleitung Seite 3

ZEICHENERKLÄRUNG
Dieses Zeichen steht vor Abschnitten, die sorgfältig durchzulesen sind.
⚠ Dieses Zeichen steht für sicherheitsrelevante Abschnitte.
☞ Dieses Zeichen steht für benutzerrelevante Abschnitte.
BESCHREIBUNG
AX3024 Selbsthemmender Drehtorantrieb bis 3 m Torfl ügelweite.
AX5024 Selbsthemmender Drehtorantrieb bis 5 m Torfl ügelweite.
Verwendungszweck
Der Antrieb wurde für die Motorisierung von Drehtoren im privaten Wohnbereich oder in Wohnanlagen entwickelt.
Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig.

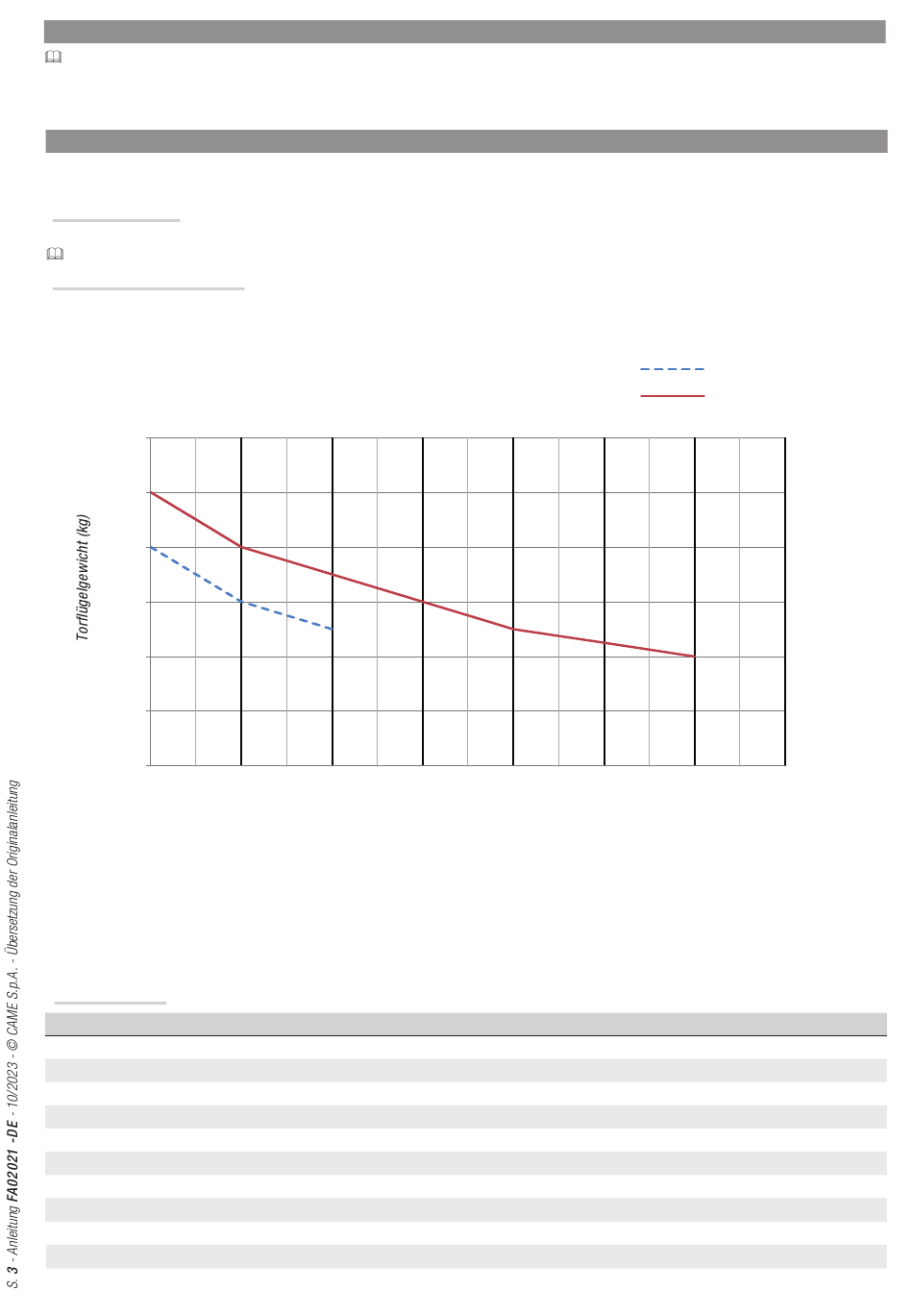

Verwendungsbeschränkungen
1200
1000
800
600
400
200
0
2
⚠ Wir empfehlen, bei Drehtoren immer ein Elektroschloss einzubauen. Es gewährleistet, dass sich die Tore einwandfrei schließen und die Zahnräder
der Getriebemotoren geschützt sind.
Bei selbsthemmenden Motoren ist es immer empfohlen und bei Flügelweiten von mehr als 2,5 m muss es eingebaut werden.
Bei nicht selbsthemmenden Motoren gewährleistet ein Elektroschloss, dass sich das Tor schließt. In diesem Fall entscheidet der Techniker unter
Berücksichtigung der Größe und Art des Torfl ügels (z.B. verkleidet) und des Einbauorts (z.B. in einer windigen Umgebung, ob er ein Elektroschloss
einbaut.
Technische Daten
Typ
Schutzart (IP)
Betriebsspannung (V - 50/60 Hz)
Spannungsversorgung Antrieb (V)
Max. Stromaufnahme (A)
Leistung (W)
Schließkraft (N)
Auflaufzeit bis 90° (Sek.)
ED (%)
Betriebstemperatur (°C)
Thermoschutz Motor (°C)
Gewicht (kg)
2,5 3 3,5 4
Torflügelweite (m)
AX3024
AX5024
4,5 5
AX3024 / AX5024
44
230 AC
24 DC
10
120
500 ÷ 4500
EINSTELLBARE
INTENSIV SERVICE
-20 ÷ +55
150
-
5,25
