- Seite 1 Drehtorantrieb FA01165-DE AX3024/AX5024 MONTAGEANLEITUNG DE Deutsch...
- Seite 2 WECK ZU VERWENDEN FÜR DEN ODER ERSCHLEISSERSCHEINUNGEN BZW CHÄDEN AN DEN BEWEGLICHEN ES ENTWICKELT WURDE NDERE ERWENDUNGSZWECKE SIND GEFÄHRLICH CAME S. EILEN AN DEN NTRIEBSKOMPONENTEN SOWIE AN ALLEN EFESTIGUNGSPUNKTEN HAFTET NICHT FÜR DURCH UNGEEIGNETE UNSACHGEMÄSSE BZW • D INRICHTUNGEN UND AN DEN ZUGÄNGLICHEN ABELN UND NSCHLÜSSEN...

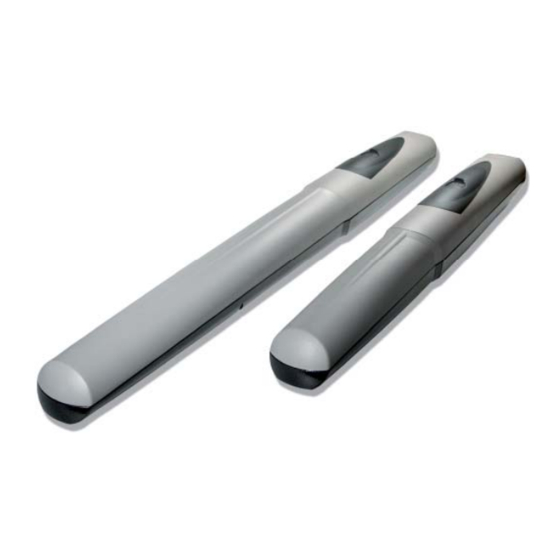

- Seite 3 Dieses Zeichen steht für sicherheitsrelevante Abschnitte. ☞ Dieses Zeichen steht für benutzerrelevante Abschnitte. BESCHREIBUNG AX3024 Selbsthemmender Drehtorantrieb bis 3 m Torfl ügelweite. AX5024 Selbsthemmender Drehtorantrieb bis 5 m Torfl ügelweite. Verwendungszweck Der Antrieb wurde für die Motorisierung von Drehtoren im privaten Wohnbereich oder in Wohnanlagen entwickelt.
- Seite 4 Abmessungen (mm) AX3024 AX5024 1100 1180 Beschreibung der Bestandteile 1. Getriebemotor 9. Schrauben M6x20 UNI5739 für mechanischen Anschlag 2. Verankerung Pfeiler 10. Zapfen für Endlosschnecke 3. Verankerung Tor 11. Unterlegscheibe Ø8x24 UNI6593 4. Schraube M8x35 UNI5737 zur Befestigung der Halteplatte Pfosten 12.
-
Seite 5: Allgemeine Montagehinweise
Beispielanlage Antrieb AXO Motorsteuerung Außenantenne Warnleuchte Taster Lichtschranken Kabelschacht Mechanische Torblocker LichtschrankenSäule ALLGEMEINE MONTAGEHINWEISE Die Montage muss von erfahrenen Technikern gemäß den geltenden Richtlinien durchgeführt werden. Vorher vorzunehmende Kontrollen Vor der Montage: • überprüfen, dass das Tor stabil ist, dass die Scharniere gut funktionieren und dass keine Reibung zwischen festen und beweglichen Teilen besteht; •... -
Seite 6: Montage
Die Anzahl der notwendigen Leerrohre hängt vom Anlagentyp und den vorgesehenen Zusatzgeräten ab. Befestigung der Haltebeschläge Den Befestigungspunkt für den Torbeschlag festlegen und den entsprechenden Befestigungspunkt des Pfeilerbeschlags berechnen, dabei die in den Abbildungen und in der Tabelle angegebenen Maße einhalten. Verankerung Pfeiler Verankerung Tor AX3024 AX5024... - Seite 7 Maße (mm) AX3024 Toraufl auf (°) C MAX 90° 120° 120° AX5024 Toraufl auf (°) C MAX 90° 1100 120° Je größer der Auflaufwinkel des Torflügels, desto größer ist die Auflaufgeschwindigkeit und desto geringer ist die Schließkraft des Antriebs. Je kleiner der Auflaufwinkel des Torflügels, desto geringer ist die Auflaufgeschwindigkeit und desto größer ist die Schließkraft des Antriebs.
- Seite 8 Achsbuchse (geschmiert) in das Loch in der Pfeilerverankerung einführen. Die Verankerung verfügt über Löcher, die eine Veränderung des Öff nungswinkels ermöglichen. Das Gelenk an der Verankerung befestigen. Schraube M8 x 35 Achsbuchse Gelenkhalterung Mutter UNI 7474 M8 AX3024 Achsbuchse Gelenkhalterung AX5024...
- Seite 9 Torfl ügel öff nen, den Drehstift in das Loch der Torverankerung einführen und mit Einlegscheibe und Schraubmutter befestigen. Verankerung Tor Einlegscheibe UNI6593 Ø8 Schraube UNI5739 M8x10 Getriebemotor entriegeln (siehe Abschnitt über manuelle Entriegelung), den Torfl ügel so weit wie möglich öff nen, die Muttern des mechanischen Blocks bei Aufl...
-
Seite 10: Entriegelung Des Antriebs
ENTRIEGELUNG DES ANTRIEBS Vorgang nach Unterbrechung der Stromzufuhr vornehmen. Die manuelle Entriegelung des Antriebs kann unkontrollierte Torbewegungen zur Folge haben, wenn dieses mechanische Störungen aufweist oder nicht ausgewuchtet ist. Schutzklappe des Entriegelungsblocks öff nen (aufschieben), Schlüssel einstecken und drehen. Anschluss an die Steuerung Achtung! Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen. -
Seite 11: Montage Und Anschlüsse Für Nach Aussen Öffnendes Tor
MONTAGE UND ANSCHLÜSSE FÜR NACH AUSSEN ÖFFNENDES TOR Zusätzliche Halteplatte (nicht inbegriff en) TABELLE 1 TABELLE 2 Öffnung Öffnung (mm) (mm) (mm) (mm) (mm) (mm) 90° 1100 90° Die Halteplatte Pfosten an die zusätzliche Halteplatte (nicht inbegriff en) schweißen. Bei geöff netem Tor die Platten am Pfosten befestigen, dabei die Maße „A“... -
Seite 12: Störungsbeseitigung
Torfl ügel Völlig schließen, positionieren Sie den mechanischen Anschlag gegen den Befestigungsstift und sichern. Mechanischer Verankerungsdrehstift toranschlag im aufl auf Torfl ügel Völlig öff nen, positionieren Sie den mechanischen Anschlag gegen den Befestigungsstift und sichern. Verankerungsdrehstift Mechanischer toranschlag im zulauf Getriebemotoren, wie in der Zeichnung angegeben an die Steuerung anschließen. -
Seite 13: Wartung
WARTUNG Regelmäßige Wartung ☞ Vor jeder Wartungsmaßnahme Stromzufuhr unterbrechen, um Gefahren durch unbeabsichtigte Bewegungen des Geräts zu vermeiden. Register für regelmäßige Wartungsmaßnahmen vom Nutzer durchzuführen (alle 6 Monate) Datum Anmerkungen Unterschrift... - Seite 14 Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparaturen und Verbesserungen, die von Fachfirmen durchgeführt wurden. Außerplanmäßige Wartungsmaßnahmen müssen von Fachleuten durchgeführt werden. Register für außerplanmäßige Wartungsmaßnahmen Stempel Installateur Name des Fachmanns Tag des Eingriffs Unterschrift des Fachmanns Unterschrift des Auftraggebers Durchgeführter Eingriff ____________________________________________________________________________________ ____________________________________________________________________________________________________...
-
Seite 15: Abbau Und Entsorgung
ABBAU UND ENTSORGUNG ☞ Die CAME S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen:... - Seite 16 Der Inhalt der Anleitung kann jederzeit ohne Vorankündigung geändert werden. CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
