CAME AX5024 Montageanleitung Seite 7

Maße (mm)
Toraufl auf (°)
90°
120°
120°
Toraufl auf (°)
90°
120°
Je größer der Auflaufwinkel des Torflügels, desto größer ist die Auflaufgeschwindigkeit und desto geringer ist die Schließkraft des Antriebs.
Je kleiner der Auflaufwinkel des Torflügels, desto geringer ist die Auflaufgeschwindigkeit und desto größer ist die Schließkraft des Antriebs.

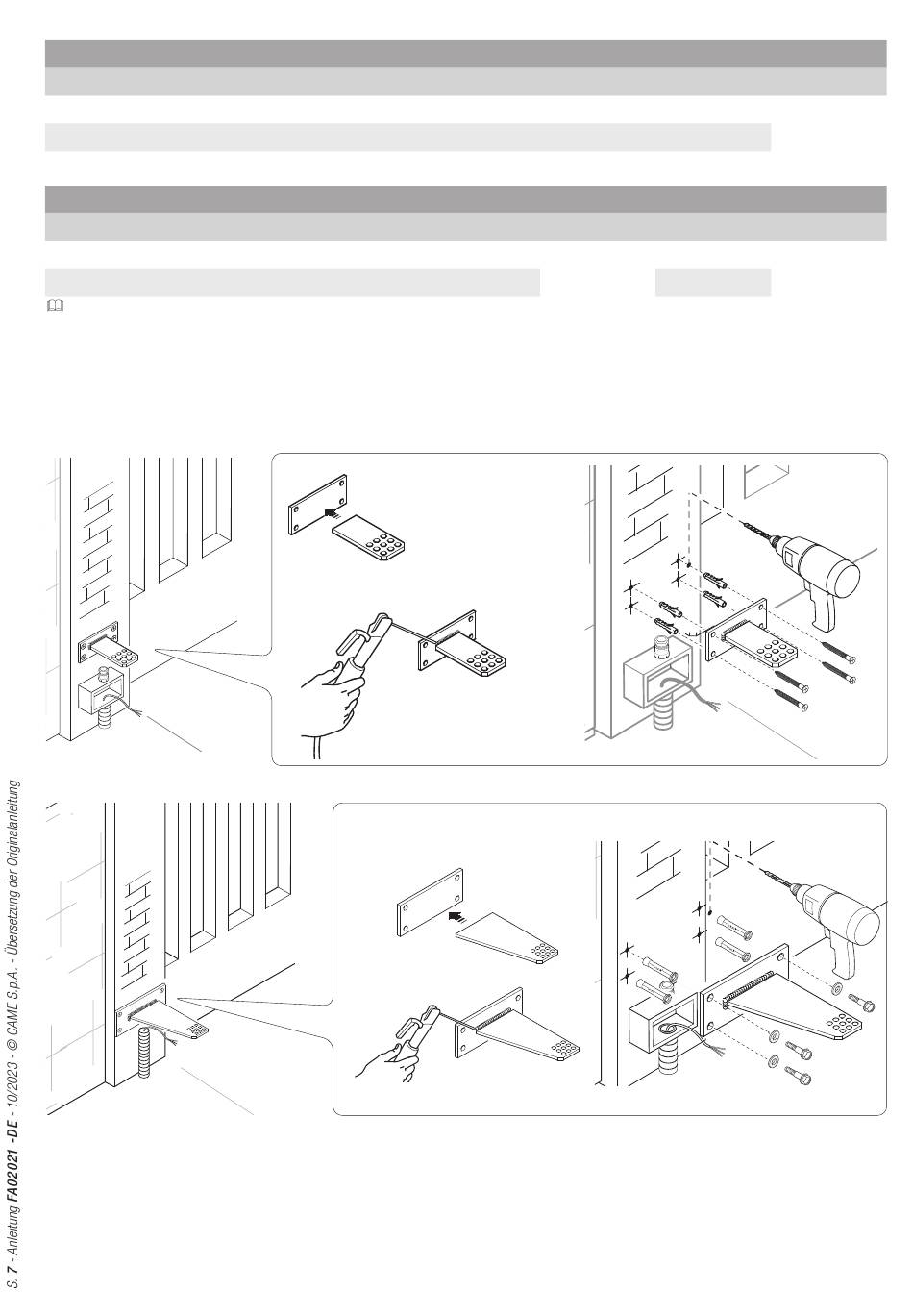

Den zweiteiligen Pfeilerbeschlag zusammenbauen und verschweißen.
Den Pfeilerbeschlag mit geeigneten Dübeln und Schrauben am festgelegten Befestigungspunkt anbringen, bei einem Pfeiler aus Metall kann der
Beschlag angeschweißt werden.
AX3024
A
130
150
140
AX5024
A
200
220
❶
❷
❶
❷
B C MAX
130 70
80 0
100 50
B C MAX
150
220
100
E
800
E
1100
