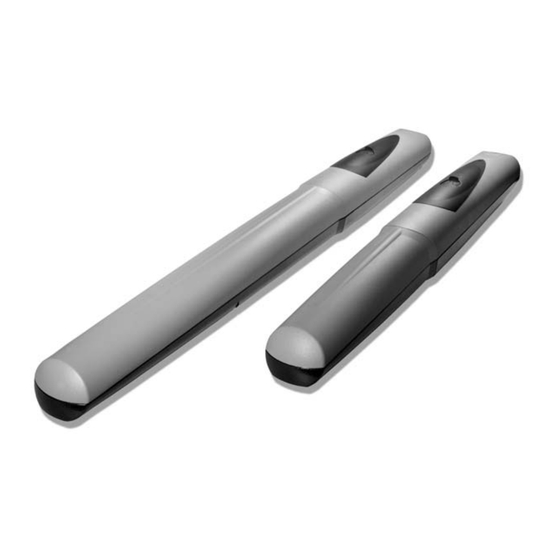

CAME AX3024 Montageanleitung
  1. Anleitungen
  2. Marken
  3. CAME Anleitungen
  4. Torantriebe
  5. AX3024; AX5024
  6. Montageanleitung

CAME AX3024 Montageanleitung

Vorschau ausblenden Andere Handbücher für AX3024:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
11 9 DU 8 6D E
DREHTORANTRIEB
INSTALLATIONSANLEITUNG
AX3024 / AX5024
DE
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CAME AX3024

Inhaltszusammenfassung für CAME AX3024

  • Seite 1 11 9 DU 8 6D E DREHTORANTRIEB INSTALLATIONSANLEITUNG AX3024 / AX5024 Deutsch...

  • Seite 2: Wichtige Sicherheitshinweise

    • Das Gerät ist ausschließlich für den Zweck zu verwenden, für den es entwi- Anlage regelmäßig überprüfen, um etwaige Fehlfunktionen oder Verschleißer- ckelt wurde. Andere Verwendungszwecke sind gefährlich. Die CAME Cancelli scheinungen bzw. Schäden an den beweglichen Teilen, an den Antriebskom- Automatici S.p.A.

  • Seite 3: Zeichenerklärung

    4 Beschreibung 4.1 Getriebemotor Dieses Produkt wurde von der CAME cancelli automatici S.P.A. gemäß den geltenden Sicherheitsvorschriften entwickelt und produziert. Der Getriebemotor besteht aus zwei Aluhalbschalen in deren Inneren sich der Getriebemotor mit Enconder und Elektroblockierung befi n- det – es handelt sich um ein Umlaufgetriebe mit Schneckenwelle Externe 24V D.C.

  • Seite 4: Technische Daten

    4.2 Technische Daten GETRIEBEMOTOR AX3024 / AX5024 Anschluss Motorsteuerung: 230V A.C. 50/60Hz Anschluss Motor: 24V D.C. Max. Absorption: 10A Leistung: 240W Einstellbare Schubkraft: 500÷4500N Laufzeit (90°): einstellbar ED: Intensiv Schutzart: IP44 4.3 Beschreibung der Einzelteile 1) Getriebemotor 8) Mechanischer Anschlag 2) Verankerung Pfeiler 9) Schrauben M6x20 UNI5739 für mechanischen Anschlag...

  • Seite 5: Vorherige Überprüfungen

    5 Installation Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden. 5.1 Vorherige Überprüfungen Vor der Installation sind folgende Kontrollen vorzunehmen: • Einen geeigneten ganzpoligen Trennschalter mit einem Höchstabstand zwischen den Kontakten von mehr als 3 mm zur Unter brechung der Stromversorgung vorsehen.

  • Seite 6: Installation Des Antriebes

    5.4 Standardanlage 1) Antrieb AXO 2) Motorsteuerung 3) Außenantenne 4) Warnleuchte 5) Taster 6) Lichtschranken 7) Kabelschacht 8) Mechanische Torblocker 9) LichtschrankenSäule 5.5 Installation des Antriebes Bei den folgenden Figuren handelt es sich nur um Beispiele, da der für die Anbringung von Antrieb und Zubehör benötigte Raum von der Größe abhängt.
  • Seite 7 Schubkraft des Getriebemotors. Durch Erhöhen des Maßes A erhöhen sich Öff nungswinkel und Öff nungsgeschwindigkeit des Torfl ügels und verringert sich die Schubkraft des Getriebemotors. Verankerung Pfeiler Verankerung Tor AX3024 AX5024 Torflügel bis 3 m Torflügel bis 5 m Öffnungswinkel...
  • Seite 8 Achsbuchse (geschmiert) in das Loch in der Pfeilerverankerung einführen. Die Verankerung verfügt über Löcher, die eine Veränderung des Öff nungswinkels ermöglichen. Das Gelenk an der Verankerung befestigen. Schraube M8 x 35 Achsbuchse Gelenkhalterung AX3024 Mutter UNI 7474 M8 Achsbuchse Gelenkhalterung AX5024...
  • Seite 9 Torfl ügel öff nen, den Drehstift in das Loch der Torverankerung einführen und mit Einlegscheibe und Schraubmutter befestigen. Verankerung Tor Einlegscheibe UNI6593 Ø8 Schraube UNI5739 M8x10 Getriebemotor entriegeln (siehe Abschnitt über manuelle Entriegelung), den Torfl ügel so weit wie möglich öff nen, die Muttern des mechanischen Blocks bei Aufl...

  • Seite 10: Manuelle Entriegelung Des Getriebemotors

    5.6 Manuelle Entriegelung des Getriebemotors Schutzklappe des Entriegelungsblocks öff nen (aufschieben), Schlüssel einstecken und drehen. 5.7 Anschluss an Steuerung Für den elektrischen Anschluss, Kabelschacht und Abzweigdosen verwenden. Anschluss des 24V d.c. Getriebemotors mit Zulaufverzögerung. ZLJ24 Motorsteuerung Anschluss des 24V d.c. Getriebemotors mit Aufl...

  • Seite 11: Installation Bei Sich Nach Außen Öffnendem Torflügel

    5.8 Installation bei sich nach außen öffnendem Torflügel Zusätzliche Halteplatte (nicht inbegriff en) TABELLE 1 TABELLE 2 Öffnung Öffnung (mm) (mm) (mm) (mm) (mm) (mm) 90° 1100 90° Die Halteplatte Pfosten an die zusätzliche Halteplatte (nicht inbegriff en) schweißen. Bei geöff netem Tor die Platten am Pfosten befestigen, dabei die Maße „A“...
  • Seite 12 Torfl ügel völlig schließen, posizionare il fermo meccanico in battuta con il perno attacco e fi ssarlo. Verankerungsdrehstift Mechanischer toranschlag im aufl auf Torfl ügel völlig öff nen, posizionare il fermo meccanico in battuta con il perno attacco e fi ssarlo. Verankerungsdrehstift Mechanischer toranschlag im zulauf...

  • Seite 13: Wartung

    7 Wartung Regelmäßige Wartung Vor jeder Wartungsmaßnahme Stromzufuhr unterbrechen, um Gefahr durch unbeabsichtigte Bewegung des Geräts zu vermeiden. ☞ Register für regelmäßige Wartungsmaßnahmen vom Benutzer durchzuführen (alle 6 Monate) Datum Anmerkungen Unterschrift Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparationen und Verbesserungen, die von Fachfir- ⚠...

  • Seite 14: Problemlösung

    8 Abbruch und Entsorgung ☞ CAME CANCELLI AUTOMATICI S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen:...
  • Seite 16 HR • Za sve dodatne informacije o poduzeću, proizvodima i tehničkoj podršci: UK • Для отримання будь-якої іншої інформації про компанію, продукцію та технічну підтримку: www. came.com www. came.com CAME Cancelli Automatici S.p.A. CAME Cancelli Automatici S.p.A. Via Martiri Della Libertà, 15 31030 Dosson Di Casier...
