CAME AX5024 Montageanleitung Seite 5

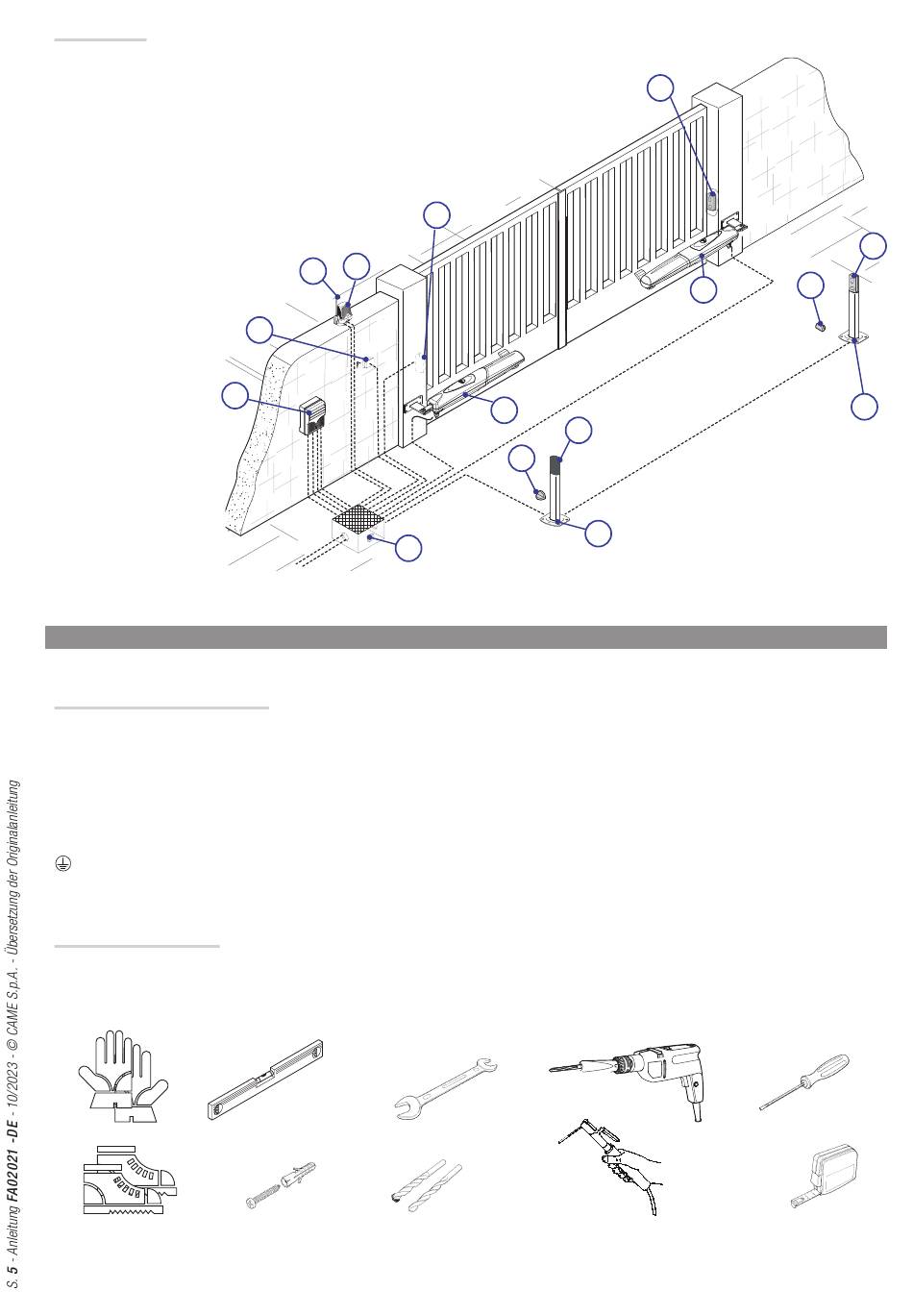

Beispielanlage
1. Antrieb AXO
2. Motorsteuerung
3. Außenantenne
4. Warnleuchte
5. Taster
6. Lichtschranken
7. Kabelschacht
8. Mechanische Torblocker
9. LichtschrankenSäule
ALLGEMEINE MONTAGEHINWEISE
⚠ Die Montage muss von erfahrenen Technikern gemäß den geltenden Richtlinien durchgeführt werden.
Vorher vorzunehmende Kontrollen
⚠ Vor der Montage:
• überprüfen, dass das Tor stabil ist, dass die Scharniere gut funktionieren und dass keine Reibung zwischen festen und beweglichen Teilen besteht;
• überprüfen, dass das Maß C nicht größer als das in der Tabelle angegebene Maß ist;
• überprüfen, ob mechanische Endanschläge im Auf- und Zulauf vorhanden sind;
• Kontrollieren, dass der Antrieb an einer vor Stößen geschützten Stelle montiert wird, und dass die Montagefläche solide ist;
• Im Stromnetz gemäß den Installationsvorschriften eine angemessen omnipolare Schutzauslösungseinheit, die unter den Bedingungen der
Überspannungskategorie III (d.h. eine Distanz von mehr als 3 mm zwischen den Kontakten) das Gerät völlig abtrennt, vorsehen;
• Überprüfen, dass gegebenenfalls im Innern des Gehäuses vorhandene Kabelverbindungen (für die Schutzschaltung) gegen die anderen
internen Leitungen zusätzlich isoliert sind;
• Zum Schutz der Kabel vor mechanischen Schäden geeignete Leerrohre oder Kabelschläuche vorsehen.
Werkzeug und Materialien
Überprüfen, dass alle Werkzeuge und das für die Montage notwendige Material entsprechend den geltenden Sicherheitsvorschriften vorhanden
sind. In der nachstehenden Abbildung einige Beispiele für den Monteur.
4
3
5
2
6
1
6
8
7
6
1
9
6
8
9
