4.1 Pin-Belegung

5 Pol. DMX:
Pin 1 = Ground (Masse)
Pin 2 = DMX-
Pin 3 = DMX+
Pin 4 + 5 = nc
3 Pol.-XLR (analog):
Pin 1= Ground (Masse)
Pin 2 = 0-10 V+ DC in
Pin 3 = 12 V+ DC out
max. 50 mA

5 Inbetriebnahme

1 Netzstecker in eine Schutzkontaktsteckdose einstecken,
Betriebsspannung 230 V/50 Hz beachten!

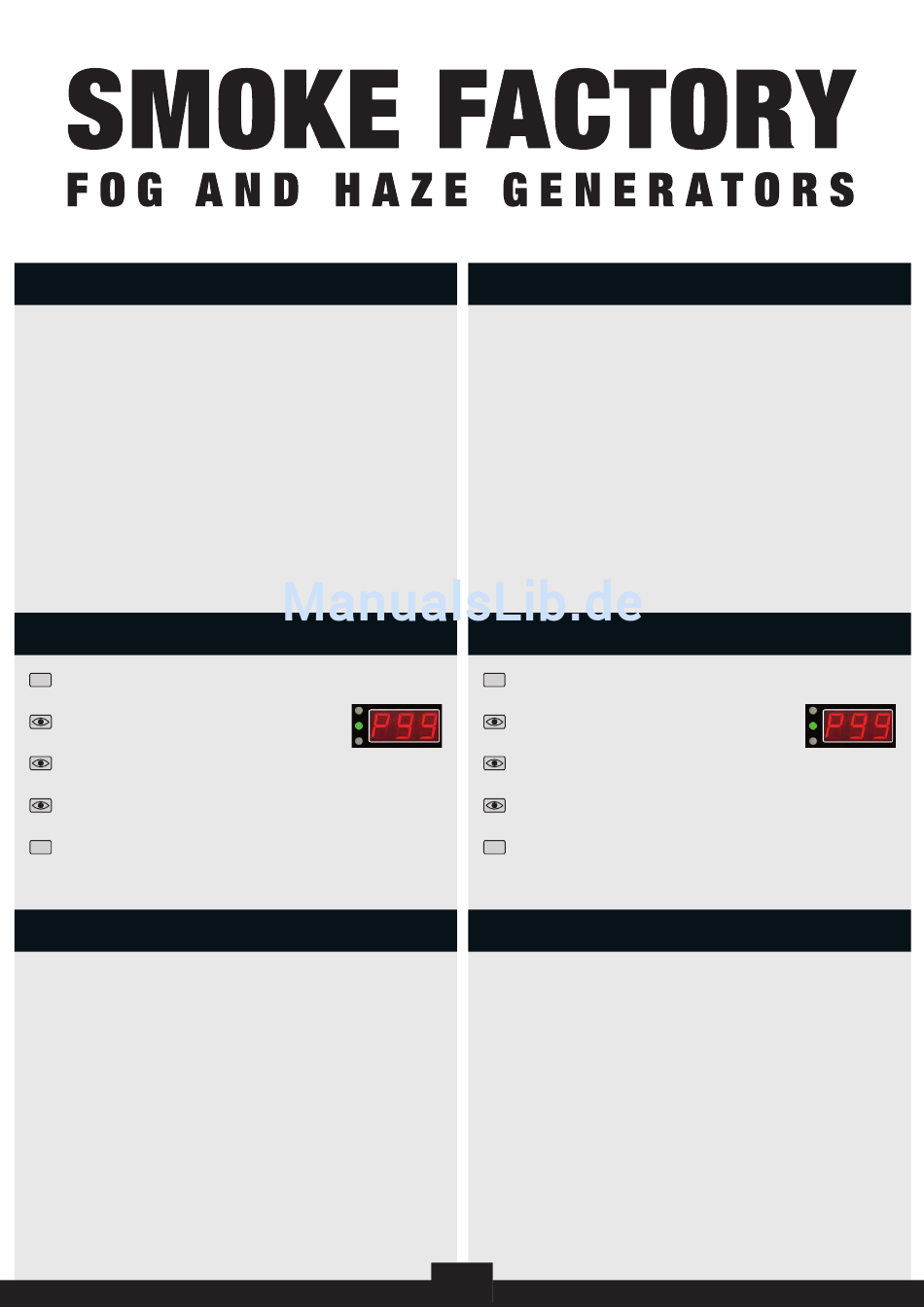

Das Leuchtzifferndisplay des Bedienfelds [9] zeigt
ein P und folgend zwei Zahlen an.
Grüne Ready-LED [11] blinkt bei Erreichen der Arbeitstemperatur
(Aufheizzeit ca. 7 Minuten).
Grüne Ready-LED [11] leuchtet bei Erreichen der Endtemperatur
dauerhaft.
2 Gewünschte Werte für den Nebelvorgang über das Bedienfeld
eingeben und anschließend den Nebelvorgang durch Drücken der
Enter-Taste [14] starten.

5.1 Auswahl des Standortes

Der Standort der Spaceball II ist wie folgt zu wählen:
1. Vibrations- und erschütterungsfrei
2. Staub- und schmutzfreie Luft
3. Nicht entflammbare Stellfläche
4. Belüftung mit frischer und nebelfreier Luft
5. Umgebungstemperatur zwischen 5° C und 45° C
6. Relative Luftfeuchte von unter 80 %

3.1 Pin configuration

5 Pol. DMX:
Pin 1 = Ground
Pin 2 = DMX-
Pin 3 = DMX+
Pin 4 + 5 = nc
3 Pol.-XLR (analog):
Pin 1= Ground
Pin 2 = 0-10 V+ DC in
Pin 3 = 12 V+ DC out
max. 50 mA

5 Commissioning

1 Insert the power plug into a grounded socket, observe the
operating voltage 230 V/50 Hz!
The illuminated display of the control panel [9]
shows a P and following two numbers.
Green Ready LED [11] flashes when the operating temperature is
reached (heating time approx. 7 minutes).
Green Ready LED [11] lights up permanently when the final
temperature is reached.
2 Enter the desired values for the fog process via the control panel
and then start the fog process by pressing the Enter key [14].

5.1 Selecting the location

Conditions for a location for the Spaceball II:
1. vibration- and shock-free
2. dust- and dirt-free air
3. non-flammable place
4. ventilation with fresh and fog-free air
5. ambient temperature between 5° C and 45° C
6. relative humidity of less than 80 %
