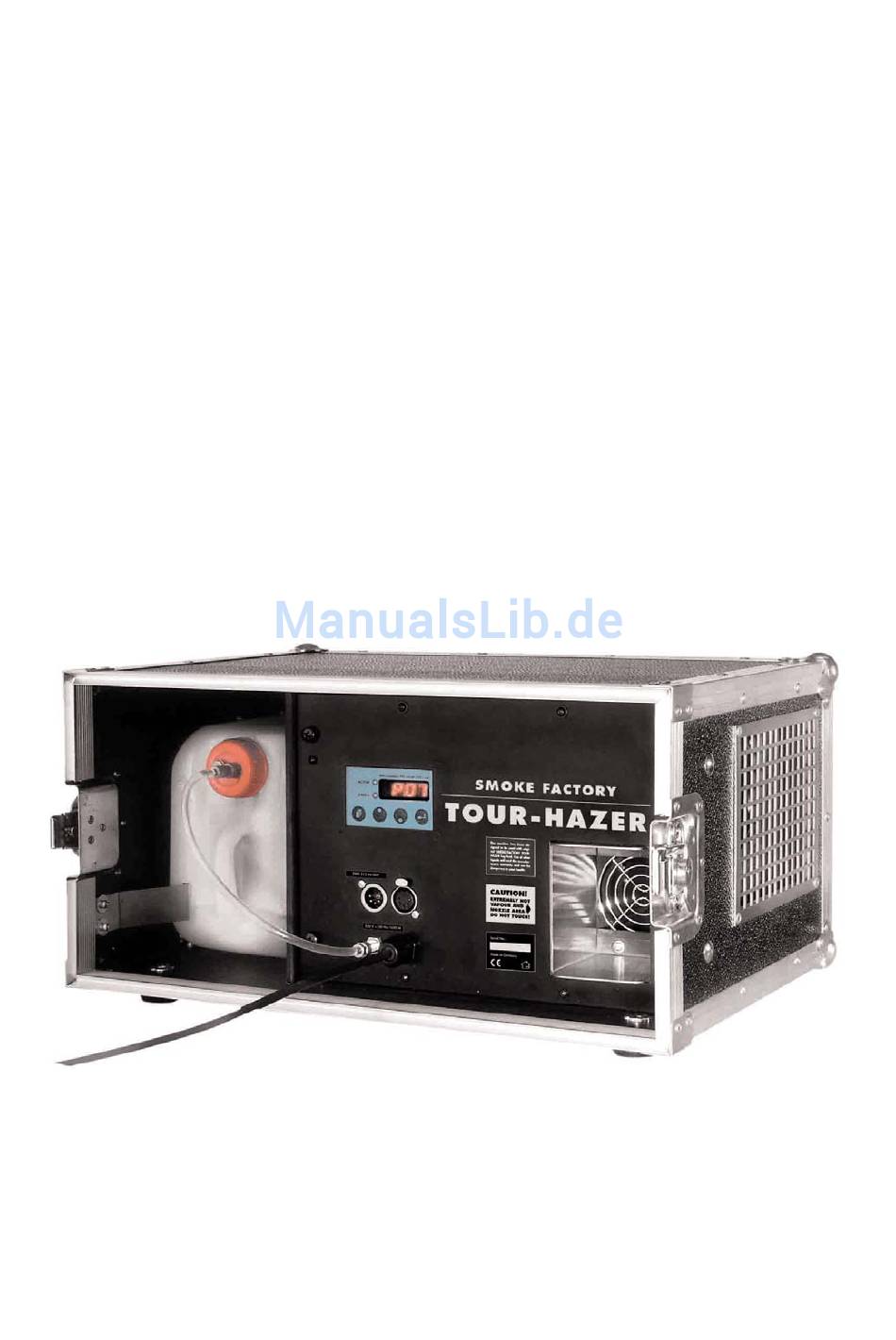

- Seite 1 SMOKE FACTORY Bedienungsanleitung TOUR-HAZER...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSHINWEISE Verbrennungsgefahr! Allgemeine Sicherheit ANSICHT / BEZEICHNUNG DER TEILE INBETRIEBNAHME Auswahl des Standortes Anschluss und Wechseln des Fluidkanisters Fluid Netzanschluss des Tour-Hazer ARBEITEN MIT DEM TOUR-HAZER Bedienelemente des TOUR-HAZERs TOUR-HAZER ausschalten Betriebsmöglichkeiten 5.3.1 Betrieb über DMX512 5.3.2 Stand-alone-Betrieb 5.3.3 Pin-Belegung des DMX Steckers... -
Seite 3: Vorwort
TOUR-HAZER Bedienungsanleitung 1 Vorwort Sie haben eineb SMOKE FACTORY-Dunsterzeuger erworben, mit dem Sie hoffentlich zu Ihrer vollsten Zufriedenheit arbeiten werden. Wir bedanken uns für Ihr Vertrauen. Bitte nehmen Sie sich die Zeit, diese Gebrauchsanweisung sorgfältig zu lesen, damit Sie das Gerät optimal bedienen und unter Berücksichtigung aller Sicherheitsaspekte verantwortungsbewusst einsetzen können. -
Seite 4: Ansicht / Bezeichnung Der Teile

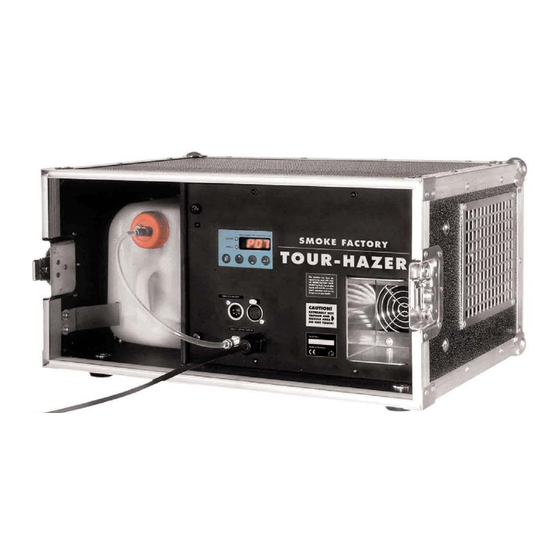

SMOKE-FACTORY – TOUR-HAZER Bedienungsanleitung 3 Ansicht / Bezeichnung der Teile • Fluidfach mit Fluidkanister 5l • Kanisterdeckel mit Schnellkupplung • Bedienfeld mit Anzeige • Fluidschlauch • DMX IN/OUT • Dunstaustritt • Lufteinlass • Netzanschlusskabel SMOKE FACTORY Seite: 4 v. 12... -
Seite 5: Inbetriebnahme
Nähere Angaben zum Thema „Fluide“ erhalten Sie bei Ihrem Fachhändler oder bei uns. 4.4 Netzanschluss des Tour-Hazer Stecken Sie den Netzstecker des TOUR-HAZER in eine Schutzkontaktsteckdose. Stellen Sie sicher, dass die richtige Betriebsspannung vorliegt (230V/50Hz). Im Leuchtzifferndisplay des Bedienfeldes erscheint ein P und zwei Zahlen (z.B. P 75). -
Seite 6: Arbeiten Mit Dem Tour-Hazer
1% Pumpenleistung erfolgt. Unterhalb von 1% Pumpenleistung läuft der Lüfter im Stand By Betrieb um eine Überhitzung des Gerätes zu vermeiden. Der TOUR-Hazer kann liegend, stehend sowie seitlich stehend betrieben werden. Ein Betrieb seitlich auf dem Lüftungseinlass ist nicht möglich. Bitte achten Sie immer darauf das der Lüfter genügend Luft durch den seitlichen Lüftungseinlass ansaugen... -
Seite 7: Betriebsmöglichkeiten
Gerätes. Sobald das Gerät ein korrektes DMX-Signal empfängt, leuchtet die gelbe DMX-IN-LED. Der TOUR-HAZER benötigt 2 DMX Kanäle, wobei der erste Kanal die Pumpenleistung steuert und der darauf folgende Kanal den Lüfter steuert. Bitte beachten Sie die Abhängigkeit des Lüfterkanals der sich erst auf den vorgegebenen Wert ändert bei einem Pumpenwert >1%. -
Seite 8: Stand-Alone-Betrieb
– TOUR-HAZER Bedienungsanleitung 5.3.2 Stand-alone-Betrieb Natürlich können Sie den TOUR-HAZER im so genannten Stand-alone-Betrieb betreiben. Hierbei wird die Leistung der Pumpe und des Lüfters direkt am Gerät individuell eingestellt. Drücken Sie die Mode-Taste bis im Display ein P und zwei Zahlen erscheinen. -
Seite 9: Pflege, Wartung
Vermeiden Sie eine Überhitzung des Gerätes durch die Einhaltung der Betriebsumgebungstemperatur. Lassen Sie keine Scheinwerfer direkt auf das Gerät strahlen. • Vermeiden Sie es, den TOUR-HAZER ohne Fluid laufen zu lassen . Die Pumpen laufen sonst trocken • Wischen Sie ausgetretenes Fluid sofort auf. Feuchtigkeit – auch Fluid - kann die Elektronik zerstören. -
Seite 10: Trouble-Shooting
SMOKE-FACTORY – TOUR-HAZER Bedienungsanleitung 7 Trouble-Shooting Der TOUR HAZER erzeugt keinen Haze • Externe Ansteuerungen überprüfen • Stromquelle überprüfen • Fluidmenge überprüfen • Verbindung am Fluidtank auf Dichtigkeit überprüfen • Fluidschlauch auf Dichtigkeit prüfen • Sinterfilter auf Verunreinigungen untersuchen Der TOUR HAZER hazed unkontrolliert •... -
Seite 11: Technische Daten
SMOKE-FACTORY – TOUR-HAZER Bedienungsanleitung 8 Technische Daten Funktionsprinzip: Dunsterzeuger nach dem Verdampferprinzip Leistung: 1600 W Versorgungsspannung: 230V/50Hz Fluidverbrauch: bei max. ca. 10 ml/min. Fassungsvermögen Fluidbehälter: 5 Liter Nebelausstoß: in 99 Schritten einstellbar, 1%-Schritte Ansteuermöglichkeiten: DMX 512 Stand-alone-Betrieb Auffheizzeit: ca. 60 Sekunden... -
Seite 12: Garantiebestimmungen
TOUR-HAZER Bedienungsanleitung 9 Garantiebestimmungen Gültig in der Bundesrepublik Deutschland Für das von Ihnen erworbene Gerät SMOKE FACTORY TOUR-HAZER leistet die SMOKE FACTORY Garantie gemäß nachfolgenden Bedingungen: 1.Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis Nr. 6) Schäden oder Mängel am Gerät, die nachweislich auf einem Werksfehler beruhen, wenn Sie unverzüglich...
