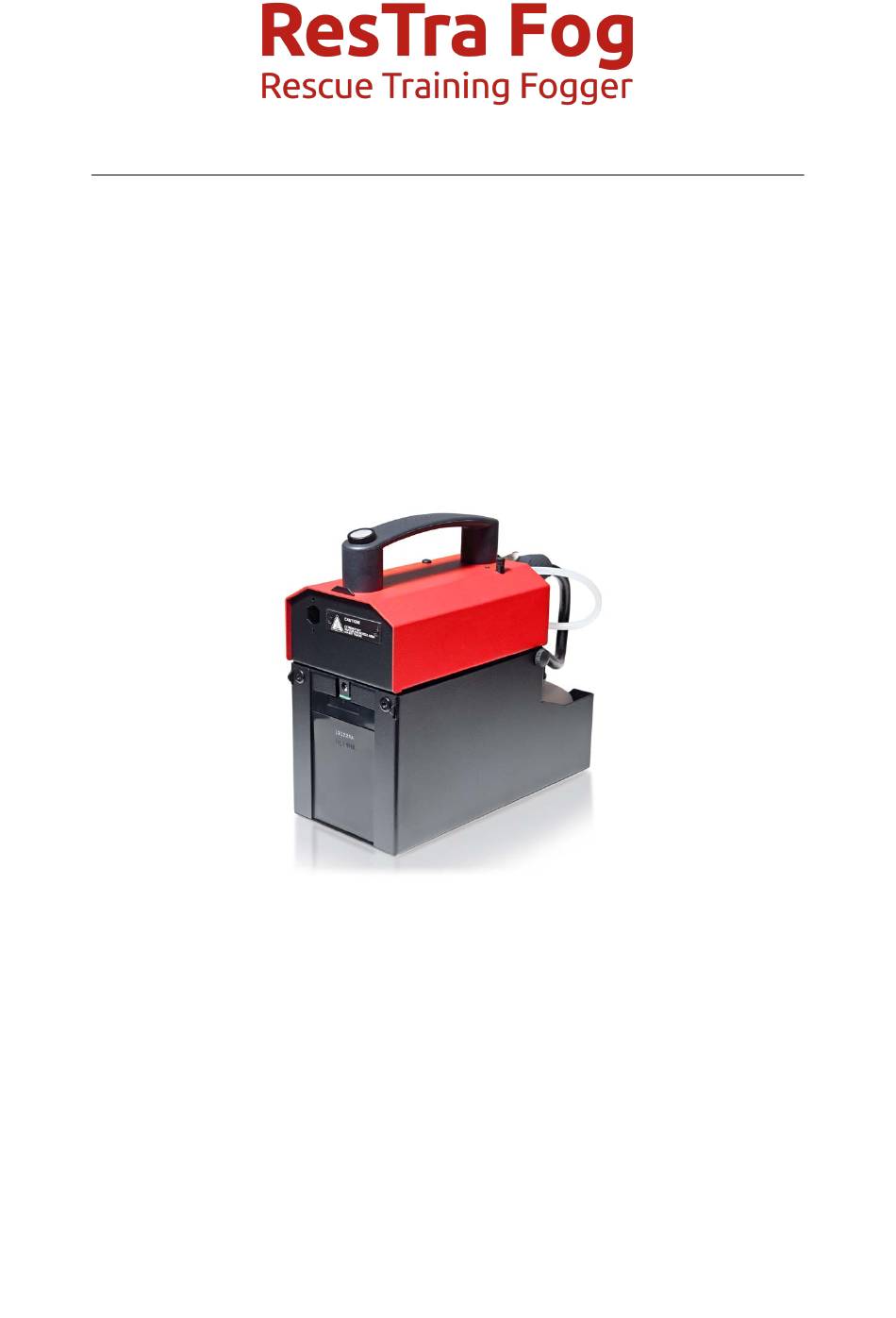

- Seite 1 RTF-400 Battery Bedienungsanleitung Stand: 29. Oktober 2024 ResTraFog by Smoke Factory GmbH Schulze-Delitzsch-Str. 8A 30938 Burgwedel Deutschland...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis 1. Vorwort 2. Lieferumfang 3. Allgemeine Hinweise 4. Technische Daten 4.1. Abmessungen und Gewicht ......4.1.1.
- Seite 3 Inhaltsverzeichnis 10.5.Pflege und Lagerung ......16 10.6.Sicherheitshinweise Akkupack ......16 11.
- Seite 4 1 VORWORT 1. Vorwort Alle ResTraFog Nebelmaschinen sind Qualitätsprodukte auf dem neuesten Stand der Technik. Unsere langjährige Erfahrung, die kontinuierliche Weiterentwicklung und Opti- mierung unserer Produkte insbesondere unter praxisgerechten Gesichtspunkten haben uns auf dem Gebiet der Feuerwehr und Rettungswesen zu einem der führenden Her- steller von Nebelmaschinen gemacht.
- Seite 5 3 ALLGEMEINE HINWEISE 2. Lieferumfang • 1 RTF-400 Battery (Nebeleinheit) • 1 Akkupack • 1 Ladegerät • 1 Flasche 250 ml leer 3. Allgemeine Hinweise In diesem Dokument befindet sich die Bedienungsanleitung für die Maschine „RTF-400 Battery“, die im Folgenden als „Maschine“ bezeichnet werden. Im Text erwähnte Elemente, die auf der Bedienoberfläche der Maschine sichtbar sind, werden als kursive, fette Schrift dargestellt.
- Seite 6 4 TECHNISCHE DATEN 4. Technische Daten 4.1. Abmessungen und Gewicht Im folgenden Abschnitt finden Sie die Maße und Gewichte der einzelnen Komponenten. 4.1.1. Nebelgerät inkl. Akkupack • Prozedur: Dunsterzeuger nach dem Verdampferprinzip • Leistung: 400 Watt • Versorgungsspannung: 12 V DC 50-60 A über Akkupack •...
- Seite 7 4 TECHNISCHE DATEN 4.1.2. Akkupack • Typ: Bleigelakku • Spannung: 12 V • Leistung: 12 Ah • Ladezeit: 10-12 Stunden über Ladebuchse • Steckverbindung: Speakon NL4FX Hochstromverbinder • Sicherung: 2x 30 A Flachsicherung • Betriebstemp. Umgebungstemp.: 5 °C bis 45 °C •...
- Seite 8 4 TECHNISCHE DATEN 4.2. Anschlüsse Folgend finde Sie eine Übersicht der Anschlüsse. 4.2.1. Spannungsversorgung • Speakon NL4FX Hochstromverbinder über mitgeliefertem Akkupack 4.2.2. Kommunikation und Pin Belegung • Analoge Fernbedienung: 3-Pol XLR female 0 - 10 V – Pin 1= Ground –...
- Seite 9 5 SICHERHEITSHINSWEISE 5. Sicherheitshinsweise • Vorsicht heißer Dampf! • Für Personen und wärmeempfindliche Gegenstände gilt ein Sicherheitsabstand von mindestens 1,50 m vor dem Nebelauslass. • Im laufenden Betrieb ist das Hantieren am Nebelauslass strengstens verboten! Mit brennbaren Materialien ist ein Mindestabstand von 60 cm einzuhalten. •...
- Seite 10 6 BEZEICHNUNG DES GERÄTES Mensch durch diesen künstlichen Nebel in irgendeiner Weise zu Schaden gekommen ist. Voraussetzung ist die Anwendung professioneller Nebelgeräte mit korrekten Ver- dampfungstemperaturen und den darauf abgestimmten Nebelfluiden. 6. Bezeichnung des Gerätes • [1] Auslösetaste • [2] Nebelaustrittsöffnung •...
- Seite 11 7 INBETRIEBNAHME Abbildung 2: RTF-400 Battery Back 7. Inbetriebnahme • Schließen sie einen Fluidkanister mit passendem Nebelfluid an die Maschine an [8]. • Schließen sie wenn gewünscht Kabel zur externen Ansteuerung an [13]. • Speakonstecker [6] in die Buchse für den Speakonstecker [12] einstecken (Akku- pack mit Gerät verbinden).
- Seite 12 7 INBETRIEBNAHME • Staub- und schmutzfreie Luft • Nicht entflammbare Stellfläche • Belüftung mit frischer und nebelfreier Luft • Umgebungstemperatur zwischen 5° C und 45° C • Relative Luftfeuchte von unter 80 % ACHTUNG! In Fällen der Integration der auf Seite in Requisiten oder Ähnliches muss unbedingt auf eine nebelfreie Luftzufuhr geachtet werden.
- Seite 13 8 ARBEIT MIT DER RTF-400 BATTERY ÜBER EXTERNE ANSTEUERUNG 8. Arbeit mit der RTF-400 Battery über externe Ansteuerung Im Folgenden wird Betrieb und Steuerung der RTF-400 Battery erläutert. 8.1. Betrieb über Analogeingang Die RTF-400 Battery über die 3-pol. XLR-Buchse [13] mit einem analogen Pult oder mit der optional erhältlichen Kabelfernbedienung verbinden.
- Seite 14 10 AKKUPACK 8.4. Betrieb über Timer Den optional erhältlichen Timer (TIMEit) an die 3-pol. XLR-Buchse [13] des Gerätes anschließen. Im Timer können Nebel- und Pausenzeiten sowie die Nebelstärke pro- grammiert werden. 9. Abschalten • Das Gerät läuft nach dem loslassen der Auslösetaste noch 15 Sekunden nach. •...
- Seite 15 10 AKKUPACK 10.2. Akku-Zustandsanzeige/Sleepmodus Die gelbe LED [11] am RTF-400 Battery zeigt den Akkuzustand an. • Blinkt alle 3 Sek.: Akku-Kapazität 15-100% (voll funktionsfähig) • Blinkt 2-3 mal/Sek.: Akku Kapazität <15% (Akku wechseln/laden) • Leuchtet dauernd: Akku leer oder Verdampfer defekt •...
- Seite 16 11 LADEGERÄT 10.5. Pflege und Lagerung Bleigel-Akkus sind sehr robust und damit wartungsarm und besonders belastbar. Die richtige Pflege und Lagerung des Akkupacks erhält die Kapazität und verlängert die Lebensdauer. Bei Nichtnutzung der RTF-400 Battery den Akkupack alle 2 Monate auf- laden! ACHTUNG! Die RTF-400 Battery niemals mit eingestecktem/angeschlossenem Akku lagern oder...
- Seite 17 12 PFLEGE UND WARTUNG 11.1. Ladevorgang Die RTF-400 Battery wird mit einem Ladegerät ausgeliefert. Zum Laden des Akkupacks nur dieses Ladegerät verwenden. • Ladegerät mit der Stromversorgung 100-240 V~/50-60 Hz verbinden. • Ladegerät mit dem Anschluss für das Ladegerät [3] der RTF-400 Battery verbin- den.
- Seite 18 14 GARANTIEBESTIMMUNGEN • Bei der Positionierung der RTF-400 Battery ist auf stetig nebelfreie Luftzufuhr zu achten. Kühlluft mit zu hoher Nebelkonzentration kann in der Maschine konden- sieren und zu Feuchtigkeitsschäden führen. ACHTUNG! Kondensattröpfchen dürfen nur bei abgekühltem Gerät entfernt werden. Ansonsten besteht Verbrennungsgefahr! BITTE BEACHTEN! Der Verdampfer muss NICHT gereinigt werden! Frei käufliche Reinigungsflüssigkeiten (Cleaner) können dem Verdampfer schaden! Die Garantie...
- Seite 19 14 GARANTIEBESTIMMUNGEN Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für den Wert und Gebrauchstauglichkeit des Gerätes un- erheblich sind, durch Schäden aus Einwirkungen von Wasser sowie allgemein aus anormalen Umweltbedingungen oder höherer Gewalt. 2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.
- Seite 20 Sollten Sie das Gerät einsenden, so entfernen Sie bitte im- mer das Nebelfluid aus dem Fluidtank! 15. Kontakt Rescue Training Fogger (ResTraFog) by Smoke Factory GmbH Schulze-Delitzsch-Str. 8A 30938 Burgwedel Tel.: +49 (0) 5139 - 951 42 - 0 E-mail: info@restrafog.com...
- Seite 21 B ÄNDERUNGEN AN DIESEM DOKUMENT B. Änderungen an diesem Dokument Tabelle 1: Änderungen an diesem Dokument Datum Änderungen Bearbeiter 29.10.2024 Erste Veröffentlichung...
