Smoke Factory Spaceball II Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Spaceball II:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
1
Bedienungsanleitung

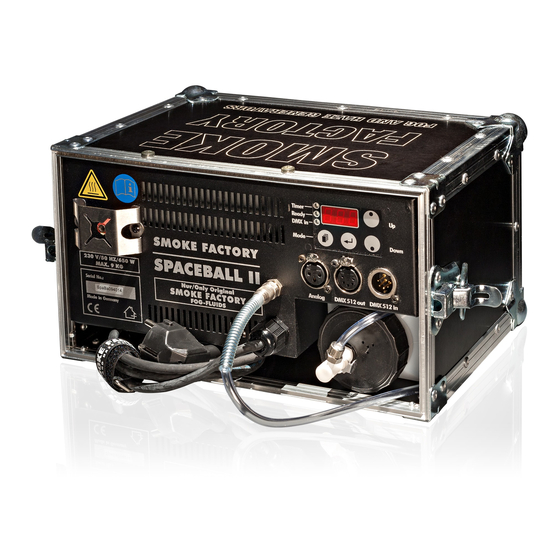

Spaceball II
Smoke factory product
Seite 2
Lieferumfang
– 1 x Spaceball II
– 1 x 750 ml-Tank mit Kanisterdeckel mit Schnellkupplung,
Silikonschlauch und Sinterfilter
– 1 x Bedienungsanleitung
Bei fehlenden Teilen bitte umgehend bei Ihrem Lieferanten melden.
Seite 3
Inhalt
1. Allgemeines
2. Sicherheitshinweise

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Smoke Factory Spaceball II

Inhaltszusammenfassung für Smoke Factory Spaceball II

  • Seite 1 Bedienungsanleitung Spaceball II Smoke factory product Seite 2 Lieferumfang – 1 x Spaceball II – 1 x 750 ml-Tank mit Kanisterdeckel mit Schnellkupplung, Silikonschlauch und Sinterfilter – 1 x Bedienungsanleitung Bei fehlenden Teilen bitte umgehend bei Ihrem Lieferanten melden. Seite 3 Inhalt 1.
  • Seite 2 1. Allgemeines Trotz seiner „nur“ 650 Watt Leistung hat das Gerät einen erstaunlich hohen Nebelausstoß. Gleichzeitig zeichnet sich die Spaceball II durch niedrigen Strom- und Fluidverbrauch aus. Somit sind die Betriebskosten günstig und das Gerät ist gleichzeitig energiesparend. Durch die handlichen Abmessungen und das geringe Gewicht läßt sich die Maschine gut transportieren und ist fast überall einsetzbar.
  • Seite 3 Gegenständen einhalten. • Glycole sind Alkohole und brennen mit einer leicht bläulichen, fast unsichtbaren Flamme. Deshalb niemals in starke Zündquellen wie offenes Feuer oder Pyro-Effekte nebeln. • Ein an eine Stromquelle angeschlossenes Gerät nie öffnen und nie unbeaufsichtigt lassen. • Die Sichtweite nicht unter 2 m sinken lassen. Sie tragen die Verantwortung für Personen, die sich im vernebelten Raum bewegen.

  • Seite 5: Allgemeines

    Seite 8 4. Fluid 4.1 Allgemeines Die Spaceball II ist für die Verwendung mit Smoke Factory - Nebelfluiden konzipiert. Folgende Smoke Factory - Nebelfluide sind erhältlich: Fast-Fog: sehr schnellauflösendes Nebelfluid Super-Fog: langanhaltendes Standart-Nebelfluid Heavy-Fog: extrem langanhaltendes Fluid mit besonders hohem Rohstoffanteil. Für große Räume und Open-Air...

  • Seite 6: Ausschalten Allgemein

    – eine relative Luftfeuchte von unter 80% haben. Seite 9 Die Spaceball II ist eine Nebelmaschine mit starkem Ausstoß. Von der kleinen Nebelwolke bis hin zum dichten Nebel kann jeder gewünschte Effekt erzielt werden. Die Feinstregulierung der Pumpe ermöglicht Output-Einstellungen von 1-99% in 1%-Schritten.
  • Seite 7 Beim Ausschalten des DMX-Pultes wird das Gerät nach 15 Sekunden automatisch abgeschaltet. Seite 10 14: Mode Taste 15: Up/Down Tasten 16: Enter Taste 17: DMX LED Geld 18: Display 19: Timer LED Rot 20: Ready LED Grün 5. Arbeiten mit der Spaceball II Bedienfeld im Standard-Menü...

  • Seite 8: Betrieb Über Dmx 512

    Sekunden gedrückt gehalten, wechselt das Gerät in den Timer-Modus (siehe Punkt 4.5) Sie haben die Möglichkeit, die Spaceball II über die XLR-Buchsen [3 und 4] extern anzusteuern. Grundsätzlich gilt: DMX hat Vorrang. Das heißt, sobald das Gerät über DMX 512 angesteuert wird, haben die mittels DMX eingestellten Werte Priorität.

  • Seite 9: Betrieb Über 0 - 10 Volt Dc

    Schalten Sie das Pult aus, wird die Spaceball II automatisch abgeschaltet. 5.4.2 Betrieb über 0 - 10 Volt (+) DC Verbinden Sie die Spaceball II mit einem analogen Pult oder mit der optional erhältlichen Kabelfernbedienung. Hierzu nutzen Sie die 3pol-XLR-Buchse [3].
  • Seite 10 Bedienfeld im Timer-Menü (die rote Timer-LED [19] leuchtet permanent) P 1 5 P.0.1 Einstellung des Pumpenwertes in 1%-Schritten (1-99%) Einstellung der Pausenzeit in Minuten (0.1-99) Seite 13 5. Arbeiten mit der Spaceball II Einstellung der Nebelzeit (Fogtime) in Sekunden (1-99)

  • Seite 11: Arbeiten Mit Dem Internen Timer

    Enter-Taste [16] drücken. 5.5.1 Autostart Wenn bei aktivem Timer der Netzstecker gezogen oder die Betriebsspannung unterbrochen wird, startet die Spaceball II bei der nächsten Inbetriebnahme automatisch im Timer-Modus mit den bereits eingegebenen Werten. Seite 14 5. Arbeiten mit der Spaceball II 5.6 Pin-Belegung...
  • Seite 12 Umgebungstemperatur. Lassen Sie z. B. keine Scheinwerfer direkt auf das Gerät strahlen. – Vermeiden Sie es, die Spaceball II ohne Fluid laufen zu lassen. Die Pumpe läuft sonst trocken. – Wischen Sie ausgetretenes Fluid sofort auf. Feuchtigkeit – auch Fluid – zerstört die Elektronik.
  • Seite 13 Lautes Brummgeräusch beim Nebeln • Die Pumpe läuft trocken. Dies sollte unbedingt vermieden werden! • Fluid nachfüllen • Schlauchkupplung überprüfen und nochmals einrasten lassen. Fehlermeldung E-4 im Display • Das Gerät ist zu heiß, die Heizung wird abgeschaltet und heruntergekühlt. Behebung: Netzstecker ziehen und wieder einstecken.
  • Seite 14 Hersteller: Smoke Factory – Fog & Haze Generators made in Germany Seite 18 9. Garantiebestimmungen Für die von Ihnen erworbene Nebelmaschine Spaceball II leistet Smoke Factory Garantie gemäß nachfolgenden Bedingungen: 1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis 6) Schäden oder Mängel am Gerät, die nachweislich auf Werksfehlern beruhen, wenn sie uns unverzüglich...
  • Seite 15 • das Gerät gegen Erstattung des Kaufpreises, jedoch nicht über den marktüblichen Preis hinaus, zurückgenommen. 7. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Seite 19 A smoke factory product...
