SMOKE FACTORY
Bedienungsanleitung

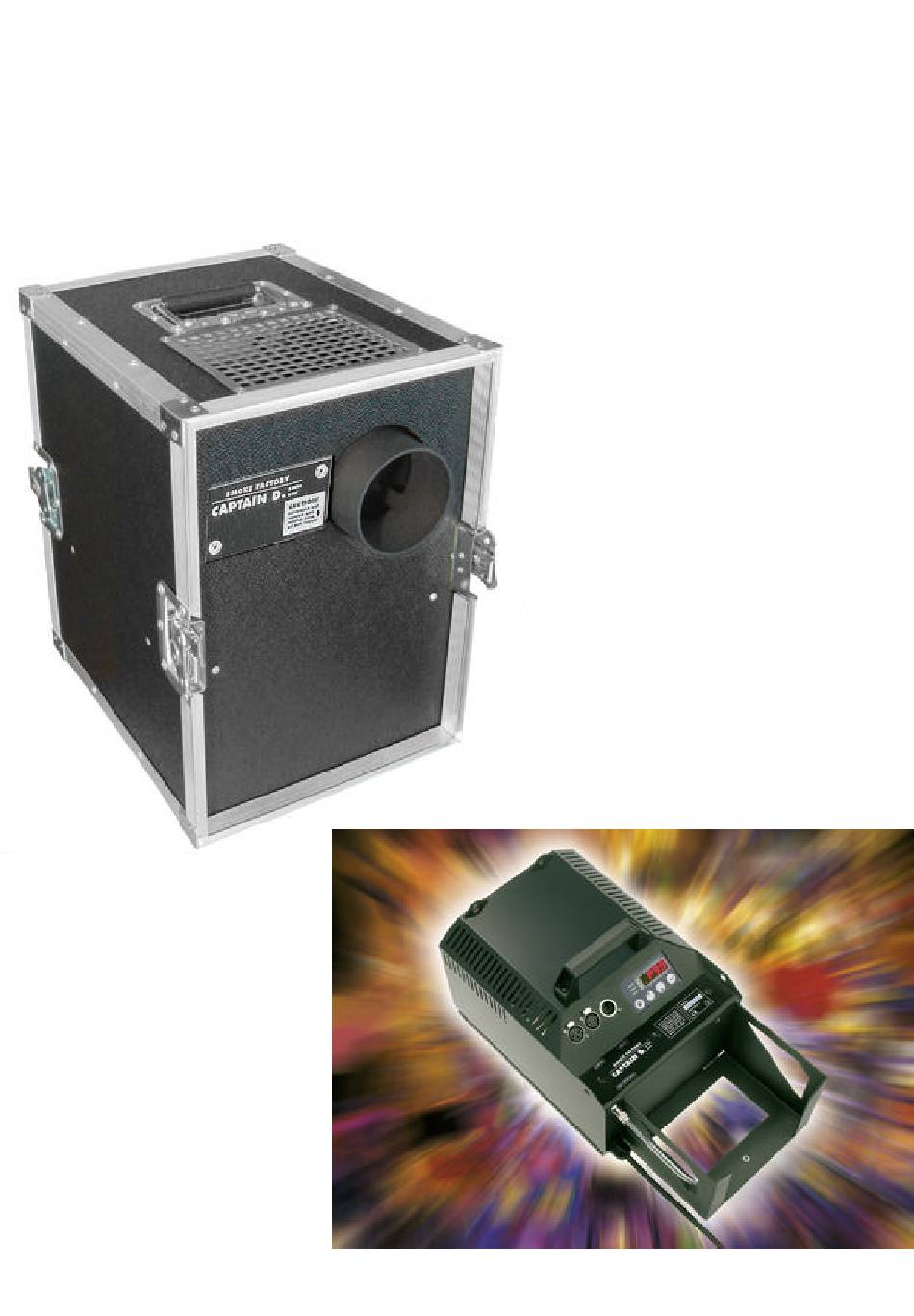

CAPTAIN Case
Captain D. CASE
.
Captain D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Smoke Factory Captain D.

  • Seite 1 SMOKE FACTORY Bedienungsanleitung CAPTAIN Case Captain D. CASE Captain D...
  • Seite 2: Inhaltsverzeichnis

    Betrieb über DMX512 5.5. Stand-alone -Betrieb 5.6. Betrieb über optionale Funkfernsteuerung oder 0-10V (+) DC 5.6.1. Pin-Belegung DMX und Analog 0-10V DC 5.7. Arbeiten mit dem integrierten Timer PFLEGE, WARTUNG TECHNISCHE DATEN GARANTIEBESTIMMUNGEN SMOKE FACTORY Seite: 2 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 3: Vorwort

    Captain D. / Captain D. Case Bedienungsanleitung 1. Vorwort Sie haben ein SMOKE FACTORY-Nebelgerät erworben, mit dem Sie hoffentlich zu Ihrer vollsten Zufriedenheit arbeiten werden. Wir bedanken uns für Ihr Vertrauen. Bitte nehmen Sie sich die Zeit, diese Gebrauchsanweisung sorgfältig zu lesen, damit Sie das Gerät optimal bedienen und unter Berücksichtigung aller Sicherheitsaspekte verantwortungsbewusst einsetzen können.
  • Seite 4: Ansicht / Bezeichnung Der Teile

    Captain D. / Captain D. Case Bedienungsanleitung 3. Ansicht / Bezeichnung der Teile Captain D • Bedienfeld • DMX-IN • DMX-OUT • Analoger Eingang • Fluidschlauch mit Schnellkupplung • Halterung für Fluid Kanister • Griff • Nebelaustrittsöffnung SMOKE FACTORY Seite: 4 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 5 Captain D. / Captain D. Case Bedienungsanleitung Ansicht / Bezeichnung der Teile Captain D. Case • Bedienfeld • DMX-IN • DMX-OUT • Analoger Eingang und /Funkempfänger- Anschluss • Netzanschlusskabel • Fluidschlauch mit Schnellkupplung • Fluid-Kanisterfach SMOKE FACTORY Seite: 5 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 6: Inbetriebnahme

    Tankdeckel vom leeren auf den vollen Kanister schrauben • Den Kanister wieder in das Kanisterfach stellen • Stecktülle wieder fest in die Schnellkupplung stecken 4.3. Nebelfluid Der CAPTAIN D. ist ausschließlich für die Verwendung mit SMOKE FACTORY Nebelfluiden • FAST-FOG sehr schnell auflösendes Nebelfluid • SUPER-FOG lang anhaltendes Standard-Nebelfluid •...
  • Seite 7: Arbeiten Mit Dem Captain D

    Bitte beachten Sie, dass die Mode-Taste nicht zum „Scrollen“ durch die Menüpunkte geeignet ist. Sie muß jeweils einzeln kurz gedrückt werden. Wird die Mode-Taste länger als 2 sec. gedrückt gehalten, wechselt das Gerät in den Timer-Modus. Betriebsmöglichkeiten SMOKE FACTORY Seite: 7 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 8: Externe Ansteuerung

    Speichern Sie die Startadresse, indem Sie die Enter-Taste drücken. Nun können Sie den gewünschten Pumpenwert über diese DMX-Adresse einstellen. Schalten Sie die DMX-Quelle aus, wird der CAPTAIN D. nach 15 sec. automatisch abgeschaltet. SMOKE FACTORY Seite: 8 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 9: Stand-Alone-Betrieb

    Drücken Sie danach die Enter-Taste, um den Nebelvorgang zu starten. Das Gerät nebelt nun so lange mit dem eingestellten Pumpenwert bis die Entertaste erneut gedrückt wird. Der Pumpenwert kann während des Nebels durch Drücken der Up/Down-Tasten jederzeit geändert werden. SMOKE FACTORY Seite: 9 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 10: Betrieb Über Optionale Funkfernsteuerung Oder 0-10V (+) Dc

    Pin 1 = Ground (Masse), Pin 2 = DMX-, Pin 3 = DMX+, Pin 4 und 5 = nc 3pol-XLR (analog): Pin 1 = Ground (Masse), Pin 2 = 0-10 V + DC in, Pin 3 = 12 V + DC out, max. 50mA SMOKE FACTORY Seite: 10 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 11: Arbeiten Mit Dem Integrierten Timer

    Display angezeigt wird (z.B. P.xx = Start mit der Pausenzeit, F.xx = Start mit der Nebelzeit). Sie können den Time-Mouds verlassen, indem Sie entweder die Mode-Taste länger als zwei sec. gedrückt halten oder im Timer-Modus zum Punkt „ESC“ wechseln und dann die Enter-Taste drücken. SMOKE FACTORY Seite: 11 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 12: Autostart

    Der Tankhalter kann für eine Festinstallation abgeschraubt werden. (Achtung: Der Höhenunterschied zwischen dem externen Kanister und der Maschine darf max. 1,5 m betragen, da die Pumpe das Fluid sonst nicht mehr ansaugen kann!) SMOKE FACTORY Seite: 12 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 13 Der CAPTAIN D. ist zu heiß, die Heizung wird abgeschaltet und heruntergekühlt. Behebung: Netzstecker ziehen und wieder einstecken Fehlermeldung E-1 im Display • Bitte senden Sie den CAPTAIN D.zum Service ein SMOKE FACTORY Seite: 13 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 14: Technische Daten

    47 x 23 x 24 cm ( 50 x 32 x 47cm Captain D. Case) Gewicht ohne Fluid: 9 kg (20kg Captain D. Case) Zubehör Captain D. Kabelfernsteuerung und Funkfernsteuerung Schlauchblende D. Hängeset Zubehör Captain D.Case: Kabelfernsteuerung und Funkfernsteuerung SMOKE FACTORY Seite: 14 v. 15 FOG GENERATORS NEBELMASCHINEN...
  • Seite 15: Garantiebestimmungen

    9. Garantiebestimmungen Gültig in der Bundesrepublik Deutschland Für das von Ihnen erworbene Gerät SMOKE FACTORY CAPTAIN D. und CAPTAIN D. CASE leistet die SMOKE FACTORY Garantie gemäß nachfolgenden Bedingungen: 1.Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis Nr. 6) Schäden oder Mängel am Gerät, nachweislich auf einem Werksfehler beruhen, wenn Sie unverzüglich nach...
